15 МГц полоса пропускания 100 MSA/s частота дискретизации 2 аналоговые каналы цифровой осциллограф

15 МГц полоса пропускания 100 MSA/s частота дискретизации 2 аналоговые каналы цифровой осциллограф

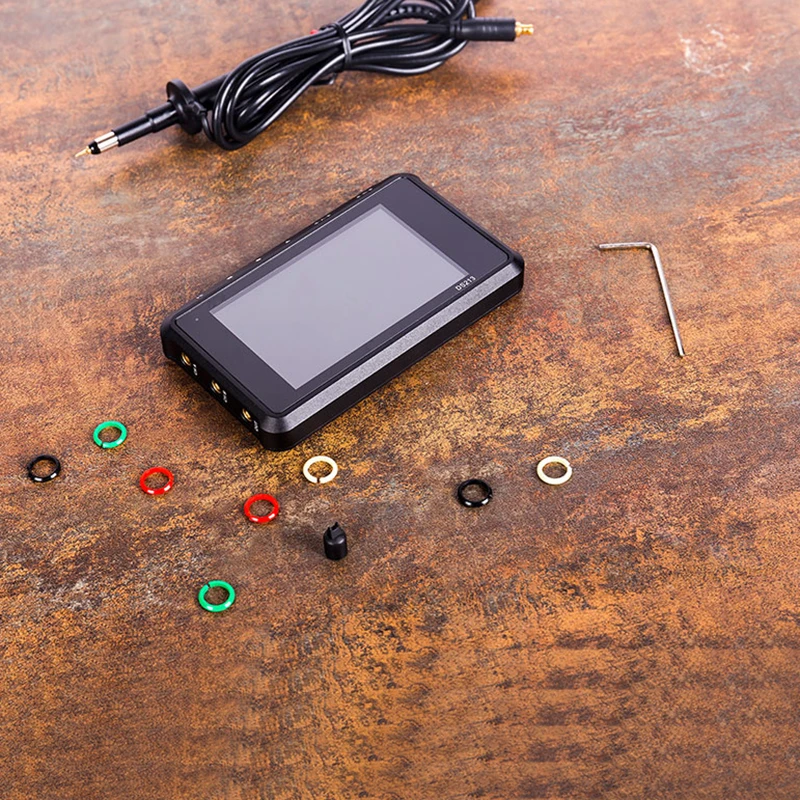

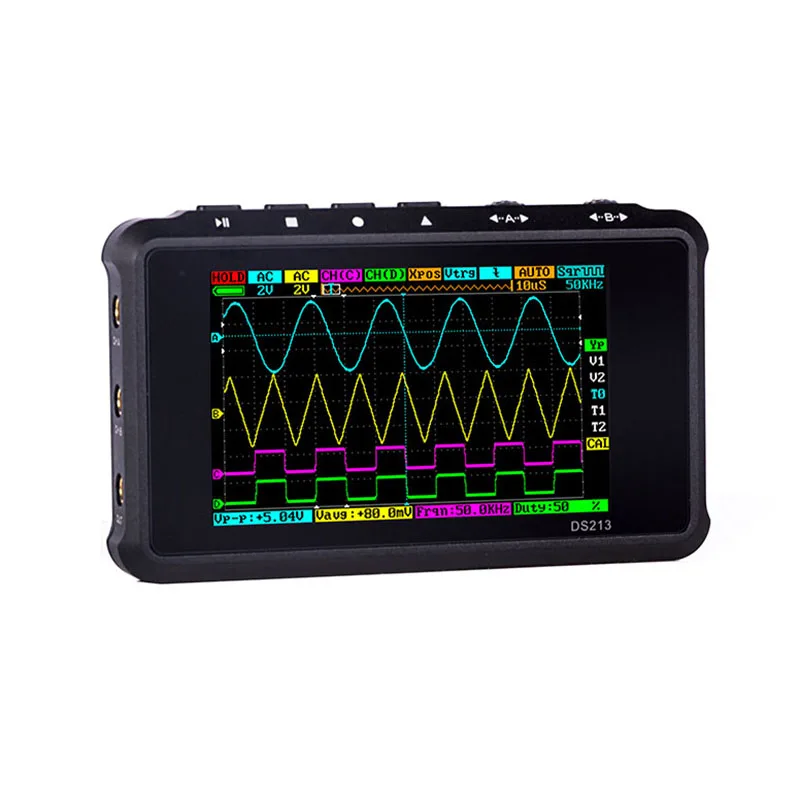

DS213 представляет собой "5-трек, 4-волновой линией» цифровой запоминающий осциллограф для общего назначения электронные инженерные задачи и базируется на ARM Cortex M3 ядро. DS213 использует FPGA для управления внешним управлением ADC и режимом кэша данных. Он предоставляет 4 раздела приложений для загрузки и обновления до 4 различных прошивки приложений. Он также имеет встроенный 8 Мб USB флэш-накопитель для хранения сигналов и обновления прошивки системы. Уровень приложения кода осциллографа является открытым исходным кодом, и пользователи могут разработать прошивку осциллографа в соответствии с их потребностями

Продукт Особенности:

ТехническиеТехнические характеристики:

Процессор:ARM Cortex M3

FIFO и Управление:FPGA

АЦП:HWD9288-100

Аналоговый Каналы:2 ([CH_A] [CH_B])

Цифровой Каналы:2 ([CH_C] [CH_D])

Управление канал:INV[CH_A], INV [CH_B], [CH_A] + [CH_B], [CH_A]-[CH_B], [CH_C] & [CH_D], [CH_C] | [CH_D]

Вертикальной чувствительностью: 10 мВ-10 В/div (1-2-5 шаг) (с помощью датчика X1)

100 мВ-100 в/div (1-2-5 шаг) (с помощью датчика X10)

Вертикальный Разрешение:8 бит

Образец памяти: материал подошвы: полиуретан толщина4 канала, 4*4 K

Соединение:Постоянный ток, переменный ток,

Макс Вход Напряжение:± 40Vpp (с использованием датчика X1)

± 400Vpp (с использованием датчика X10)

Тип триггера:Режим триггера Ascend/Descend Edge, положительный/отрицательный импульсный триггер, логический триггер

Режим запуска:Авто, нормальный, одиночный, медленный

Источник запуска:[CH_A] [CH_B] [CH_C] [CH_D]

Источник сигнала: квадратная волна:10 Гц до 8 МГц, в общей сложности 20 сдвигов и 3 источника сигнала Vpp;

Синус/Треугольники/Пилообразный сигнал:10 Гц до 20 МГц, в общей сложности 11 сдвигов и 3 источника сигнала Vpp

Хранение:Встроенный8 м USB диск

Типы файлов:BMP, BUF, CSV

Автоматическое Измерение типа:Последовательность сигнала/цикл/коэффициент работы, пиковое напряжение/виртуальное значение/максимальное значение/минимальное значение/среднее

Измерение курсора:Значение времени, амплитудное значение

Режимы отображения: 4 волновые линии:Линия 1: [CH_A], скрыть

Линия 2: [CH_B], скрыть

Линия 3: [CH_C], REC_1, REC _ 2, REC _ 3, REC _ 4, скрыть

Линия 4: [CH_D], [CH_A] + [CH_B], [CH_A]-[CH_B], [CH_C] & [CH_D], [CH_C] | [CH_D], скрыть

Отбора проб режим:Выборки в режиме реального времени

Частота дискретизации:100 м Sa/s

Батарея:1000 мА-ч

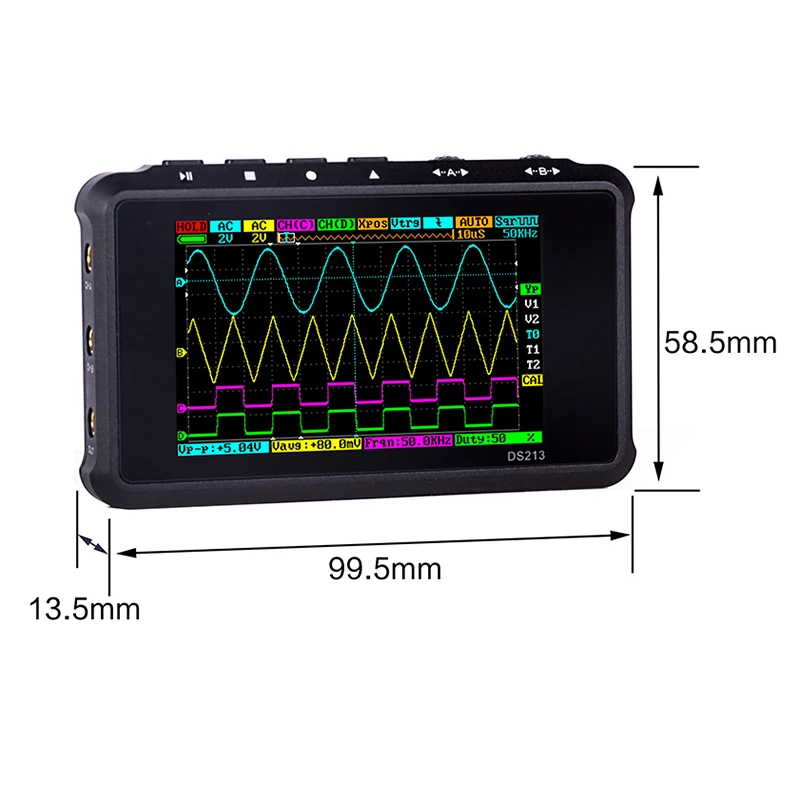

Размеры:99,5x58,5x13,5 мм

Вес:129 г (с батареей)

Сертификат:Сертификат Европейского соответствия, сертификат независимого Испытательного и сертификационного FCC, аддитивного цветового пространства

Фото:
