RC автомобильный комплект 3 RACING CS D4 4WD Drift Frame Pro Pack с бесплатной батареей

Описание

Фотографии изделия

Три автомобильные оболочки дополнительно GTR35/NISSAN S15/MITSUBISHI EVO10 для выбора

Детали

Шаги по установке рамы показывают (оригинальный автомобиль с черным винтом, а не золотым показан как на фотографии):

Карте! Пожалуйста, обратите внимание: Вы должны в соответствии с инструкцией шаг после установки посылка, а затем открыть упаковку, или сотни компонентов, смешанных вместе очень трудно найти.

1, установите передний поворотный рычаг, обратите внимание на размер винта на руководство.

2. Установите заднюю нижнюю часть руки.

3, вокруг руки, прикрепленной к машине, обратите внимание на код задней руки до и после. FF-передний перед/FR-передний за/RF-задний/RR-перед задними колесами. Установите код arm, оригинальный завод за внутренним лучом 3 градуса. Он немного отстал от восьми, это нормально.

4, моторное сиденье.

5, моторное сиденье фиксируется на колесе.

6 после установки, прямая ось. Нужно отрезать шкив среднего кольца.

7, прямая ось и шпиндель после установки. D4шкив должен использовать фиксированный шарнир шкива, не нравится d3that violence является более удобной разборкой. Замена колеса ремня. После установки хвоста прямо, когда внимание фиксируется отверстие эксцентрикового кольца, против часовой стрелки Номер Третий.

8 Установка сиденья, шестерни и большой шестерни.

9, до и после волны на коробке крышки и армирующей колонны установки.

10 до и после, гидравлическая рама и верхняя крышка закреплены.

11И как до, так и после гидравлического закрепления на волновом танке.

12, после тяги, обратите внимание на длину рычага is26.5 мм.

13 после установки, чашки, CVDSet винты внутри watch1.5mmотвертка, чтобы посмотреть, или время игры будет легко упасть.

14 Группа, рулевое управление в сборе.

15 крепится к раме, сборочная группа.

16 перед, на руку и рулевую тягу, внимание на руку \'s length51.8mmTo тяга is2.2mm.

17 перед поворотом к чашке, установка.

18 поворот, чашка и верхний поворотный рычаг, установленный на раме, обратите внимание на маленькие винты с шаровой головкой, чтобы не прикручиваться под чашкой, для обеспечения плавной деятельности мяча.

19инструкции по установке, рулевая передача, используется 23tA рулевое соединение, такие as1206TG, 1251,1252 больше рулевого механизма used25T, перед установкой Рулевого Рычага, рекомендуется иметь сервопривод электричества, имейте сервопривод обратно в следующей установке. Необходимо установить четыре колеса

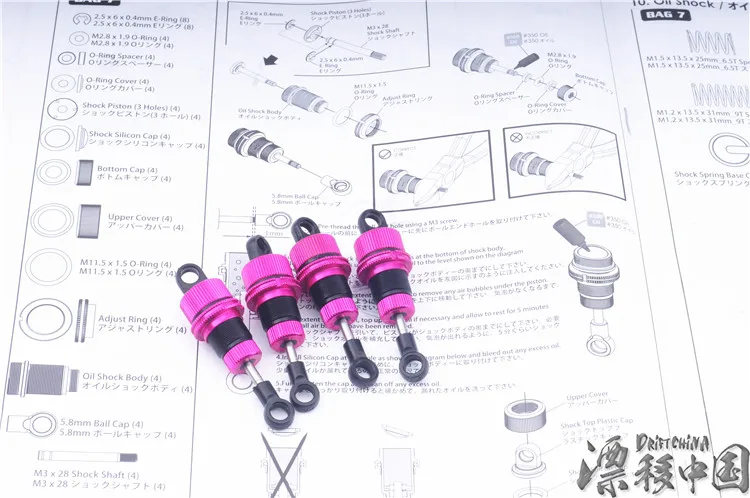

20, установка амортизатора.

21, амортизаторы, установленные к раме и обратите внимание спереди короткая пружина, затем длинная пружина. Аккумулятор установлен фиксированной рамкой, оригинальное фиксированное отверстие является коротким аккумулятором, если использовать Changdian и нужно использовать на внешней стороне двух отверстий.

22 установлен передний бампер и задний спойлер.

23Фиксированная электрическая гармоника, прием, непосредственно с рамкой belt3mдвухсторонний клей может быть

24 рулевая передача подключена к приемнику. CH1, электрически контролируется приемником ch2что внимание является отрицательным.

25 электродвигатель, и синий и желтый оранжевый соответствующая ссылка Примечание ABCColor такой же, если силиконовые линии на электрической розетке belowABCAnd мотор соответствующий ему.

25 фиксируется с помощью двух винтов, мотор может быть, внимание, чтобы иметь зубы и мотор-редуктор 0,1 мм о зазор, не слишком туго или слишком свободно, может также непосредственно приносить aA4Paper, фиксированный мотор непосредственно удален.

26, После того, как привод гироскопа может быть установлен в задней части второго пола, гироскоп на установке, автомобиль будет более стабильным

.

G-501The Монтажная схема

GC301The Монтажная схема

Для того, чтобы быть продолжена .....

[Официальное]

3 гоночный автомобиль Sakura D4 1/10 Drift (RWD)

D4RWD подходит для начинающих дрейф для заднего колеса 1:10 дрейфа автомобиля; центр тяжести транспортного средства смещен на задний, с автомобилем имеет заданный большой угол рулевого управления, позвольте новичкам легко ухватиться, испытать ощущение дрейфа и веселья.

Весь автомобиль FRP (стекловолокно) Гидравлическая пластина) до и после (пол, второй этаж,

Весь пол автомобиля, два пола, до и после того, как пластина давления используется в стекловолокне, сделать тело легче, но также повысить долговечность автомобиля.

Регулируемый Тип Y на предплечье

Y Тип регулируемого предплечья, водитель может регулировать угол в соответствии с различными потребностями автомобиля, чтобы повысить стабильность, автомобиль в высокой скорости руля ответ и гибкость.

До 10 градусов угла

Угол 10 градусов, сделать автомобиль более агрессивным в входе в угол, производительность дрейфа KIT-D4RWD более Реалистичная.

Его руки типа большой угол поворота дизайн

Система рулевого управления использует Тип рукоятки Большой угол поворота; увеличенный комплект-D4RWD разворот к действию и оптимизирует автомобиль на высокой скорости в изгиб производительности.

Внутренний передаточное число

KIT-D4RWD Передаточное отношение 2,06.

Вес распределения

KIT-D4RWD батарея может быть помещен в передней части автомобиля таким образом, или не в состоянии, водитель может тела распределения более эффективно и сделать его проще для вес наездника из дрейф эффект.

Новый дизайн колеса

Дизайн нового колокольчика оснащен высокой производительностью дрейфа шин, повышенного KIT-D4RWD внешний вид.

Гидравлические режущие зубья и весь автомобильный подшипник

KIT-D4RWD оснащен пластиковым зуб резец и весь автомобильный масляный подшипник.

Последний официальный выпуск OP design
