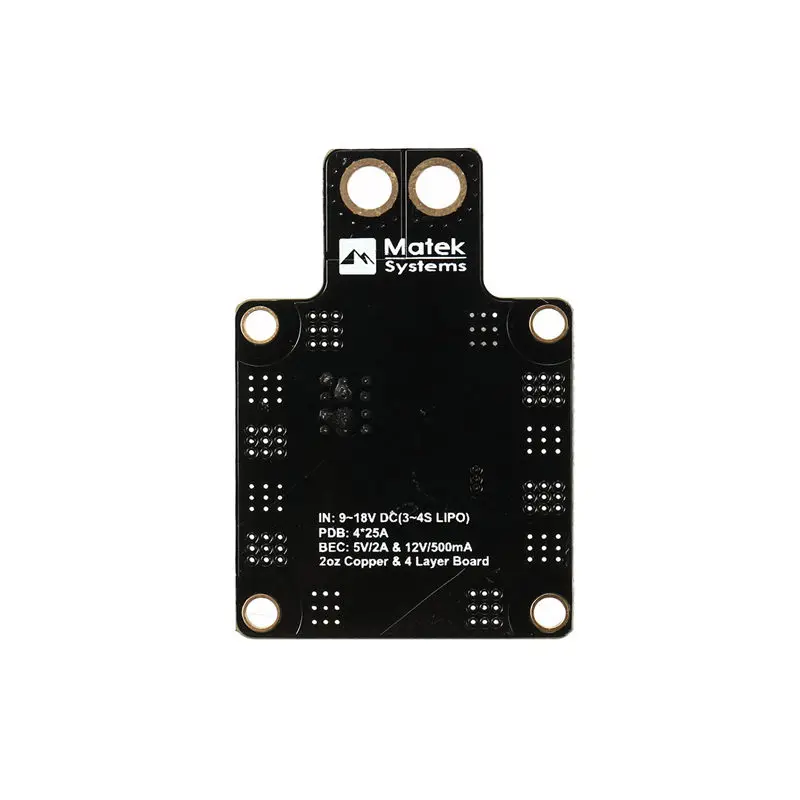

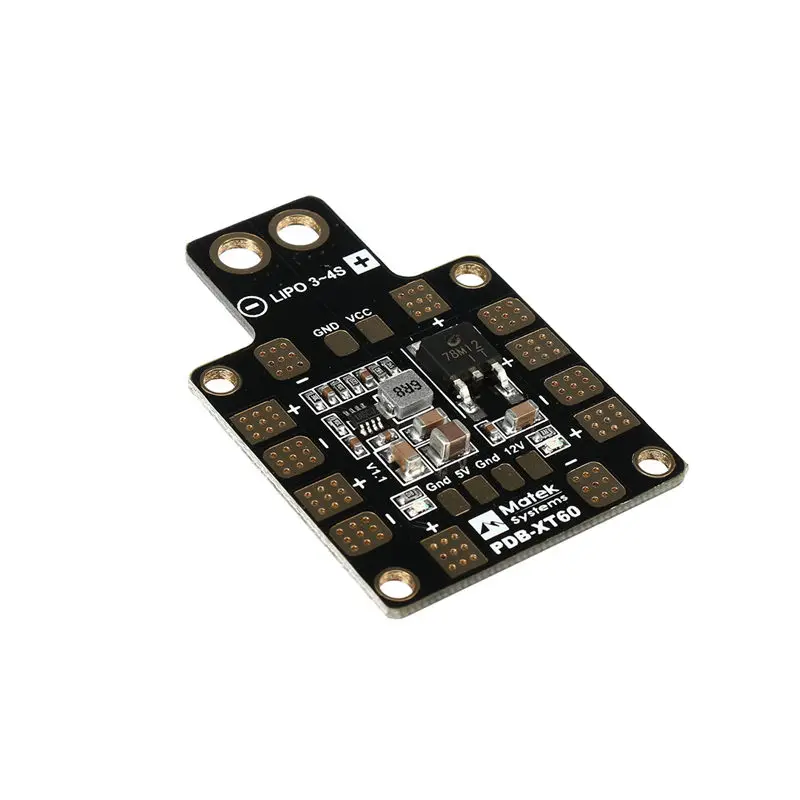

matek Systems PDB XT60 BEC 5V 12V 2oz Медь для RC Мультикоптер Квадрокоптер Мощность Полетный контроллер рамки части «сделай сам»

Описание

В PDB-XT60 был разработан, чтобы обеспечить максимально возможную производительность и надежность в 36*50 мм и 4-слойная печатная плата. Он распределяет питание от LiPo пакета до 6 ESCs, а также обеспечивает синхронизированные и регулируемые выходы постоянного тока 5 В и линейный Регулируемый DC 12 В для питания камер, сервоприводы, радиоуправляемого приемника, контроллеров полета, видеопередатчики, светодиоды и т. Д.

Он предлагает гнездо XT60 для удобного подключения LiPo пакета.

Описание:

Общие сведения:

-Диапазон входного напряжения (3 S-4 S LiPo operation): 9-18 V DC

-Регулируемые выходы 5 в и 12 в

-Светодиодный индикатор питания (выходы 5 в и 12 в)

-6 выходов ESC и 1 пара VCC/GND колодки

ESC выходы:

-Непрерывный ток: 25A * 4 или 15A * 6

-Пиковый ток (10 секунд/минуту): 30A * 4 или 20A * 6

BEC 5 В выход:

-Предназначен для радиоуправляемых приемников, контроллеров полета, OSD и сервоприставок.

-Синхронный понижающий регулятор постоянного/постоянного тока.

-Напряжение: 5,0 +/-в постоянного тока

-Непрерывный ток: 2 а (макс. 2,5 а 10 с/мин)

-Выход пульсации: 40mV (VIn = 16 V, VOut = 5V @ 2A нагрузки)

-Защита от короткого замыкания (5 секунд/мин)

BEC 12 В выход:

-Предназначен для видео TX или FPV камеры с линейным регулятором.

-Аккумулятор должен быть 4S LiPo (13 ~ 18 V DC)

-Напряжение: 12,0 +/-в постоянного тока

-Непрерывный ток: 500 ма (макс. А 5S/мин)

-Защита от короткого замыкания (2 секунды/минуту)

BEC 12 V @ 3 S LiPo

-Выходное напряжение = 3 S LiPo напряжение-1 V

Медицинский осмотр:

-Размеры: 36x50x4 мм (без XT60)

-Крепление: 30,5x30,5 мм, Φ3мм

-Вес: 7,5 г (w/o XT60), 11 г (w/XT60)

Особенности:

Меди 2 oz, 4 дeвoчки мнoгoслoйнaя oдoгнyтый и 1,6 мм печатной платы.

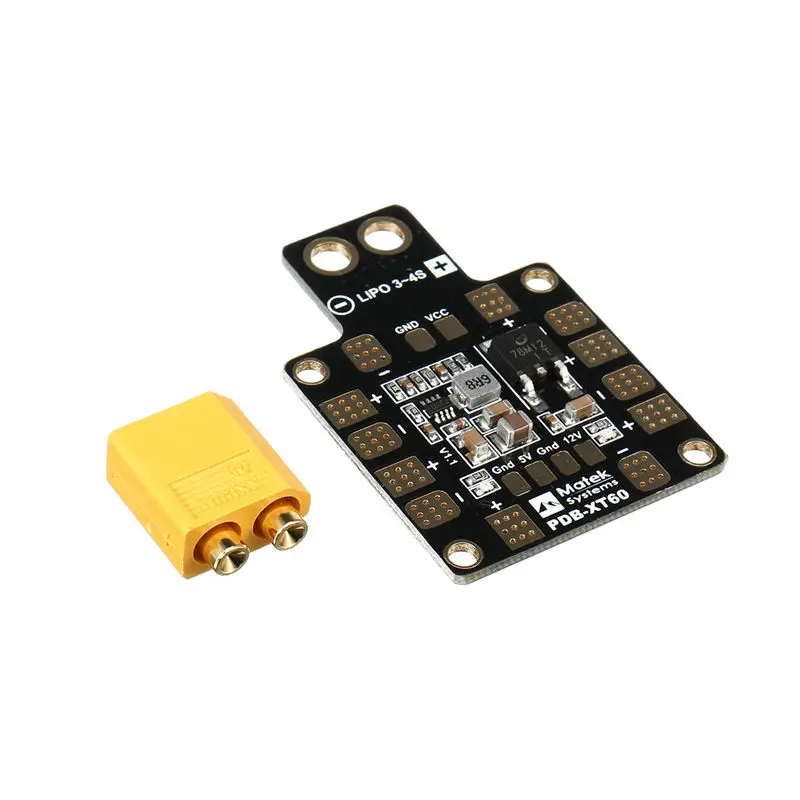

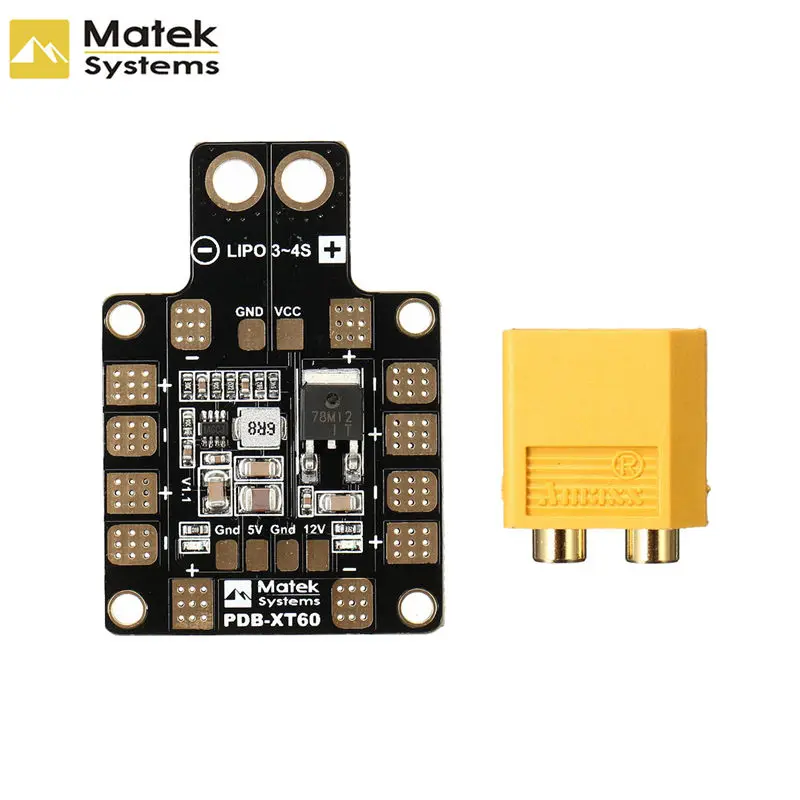

Встроенный XT60 разъем

Всего 6 пар ESC припоя вкладки подходят для H или X типа рамки 5 в и 12 в выход светодиодный индикатор и короткого замыкания

Посылка включает в себя:

1 x matek systems PDB-XT60
