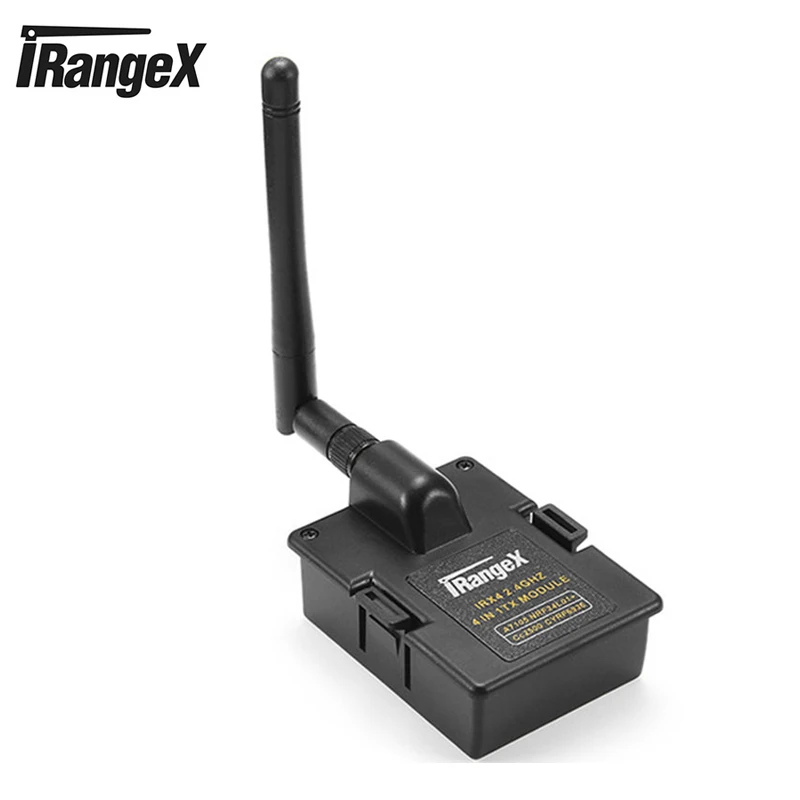

IRangeX IRX4 2,4G CC2500 NRF24L01 A7105 CYRF6936 4 в 1 Multiprotocol STM32 TX модуль W/чехол для модели RC передатчик и приемник

Описание

Описание:

4 в 1 беспроводной модуль интеграции четыре RF чипы (CC2500, NRF24L01, A7105, CYRF6936) в один печатной платы, с микроконтроллером (MCU) опорной плитв, может поддерживать различные протоколы удаленного управления определяя PPM выходного сигнала пульта дистанционного управления, как, например, Walkera DEVO, для Spek trum для DSM2, Flysky, Frsky, WLToys, Hubsan, Hisky и т. д. Он может управлять несколькими сотнями самолетов (или приемников).

Этот модуль может распознать сигнал PPM с пультом дистанционного управления, а затем преобразовать в соответствующий стандартный формат беспроводного дистанционного управления, что означает, что в теориях, пока пульт дистанционного управления имеет Аналоговые функции, он может работать.

Этот многопротокольной TX модуль STM32 доска, все протоколы идут в комплекте.Подходит для многих брендовых квадрокоптеров, вертолетов и самолетов. Вы можете управлять радиоуправляемыми квадрокоптерами, радиоуправляемыми вертолетами или радиоуправляемыми самолетами, когда вы вставляете модуль TX в Ваш передатчик Frsky X9D/X9D Plus/X12S, flysky TH9X, Turnigy 9XR/9XR PRO. Пока ваш передатчик может использовать прошивку открытого TX, он совместим с этим модулем. Вы получите много новых способов управления моделями RC.

Параметры:

Производитель: iRangeX
Название товара: IRX4
Диапазон частот: 2,4 г
Вес: около 40 г
Встроенное программное обеспечение: STM32

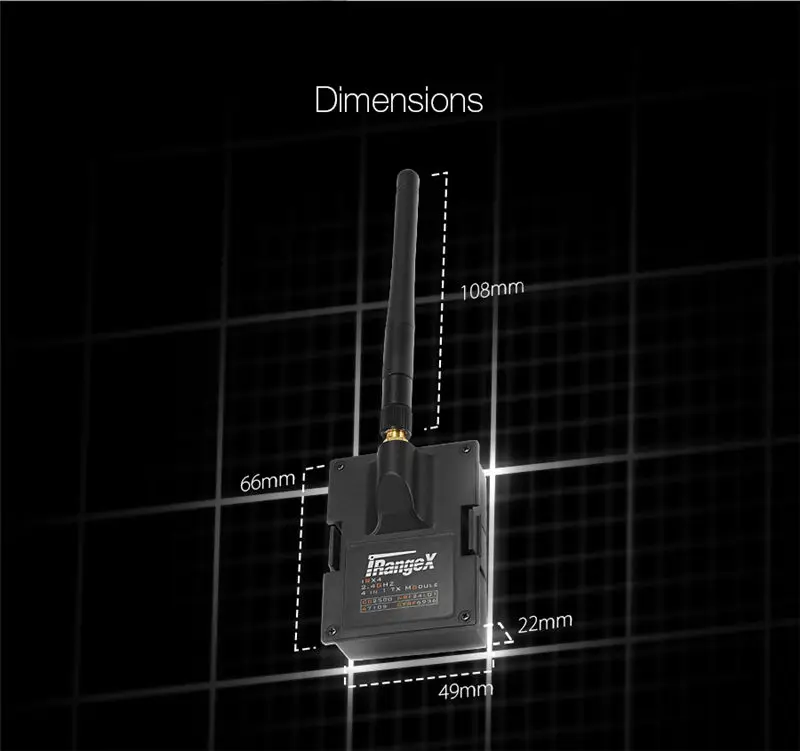

Размер: около 49x22x65 мм

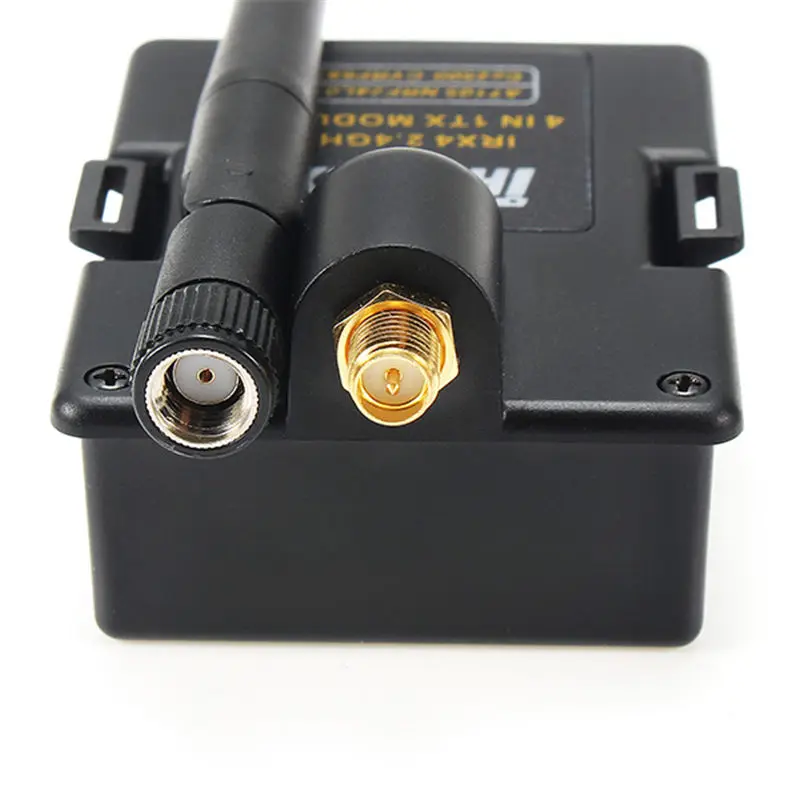

Длина антенны: около 108 мм

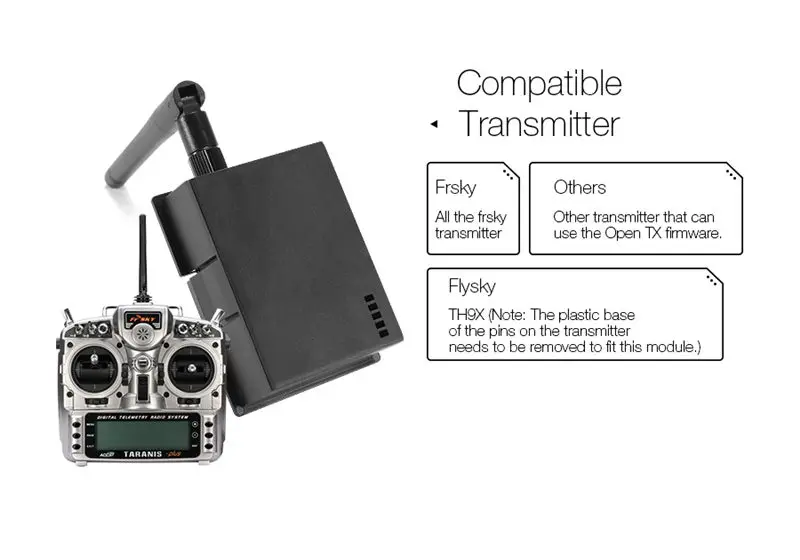

Совместимый передатчик:
Frsky: Все передатчик Frsky
Futaba: Futaba S-FHSS передатчик
Flysky: TH9X(Примечание: пластиковое основание штифтов на передатчике необходимо снять, чтобы соответствовать этому модулю.)
Turnigy: 9XR, 9XR Pro
Другие: другой передатчик, который может использовать прошивку открытого TX.

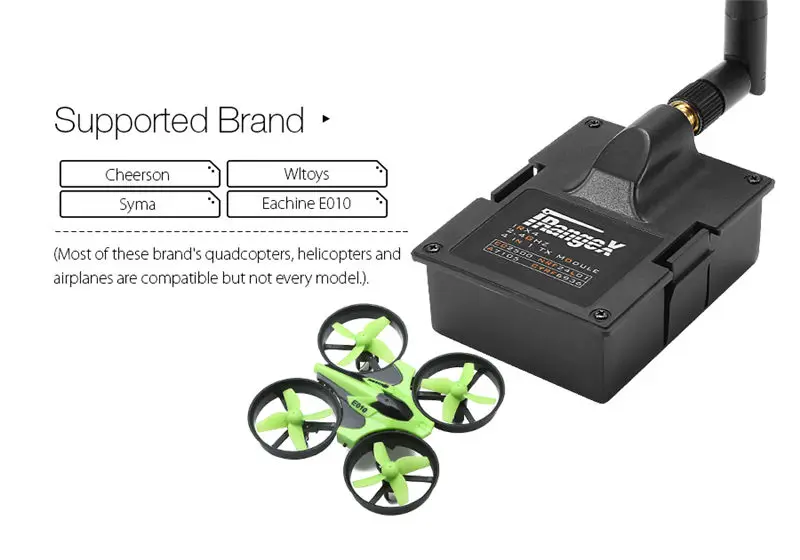

Совместимость летательные аппараты:
Поддерживаемый бренд: Cheerson, Syma, Wltoys, Eachine E010 (большинство из них бренда квадроциклы, вертолеты и самолеты совместимы, но не на каждой модели.).
Особенности:

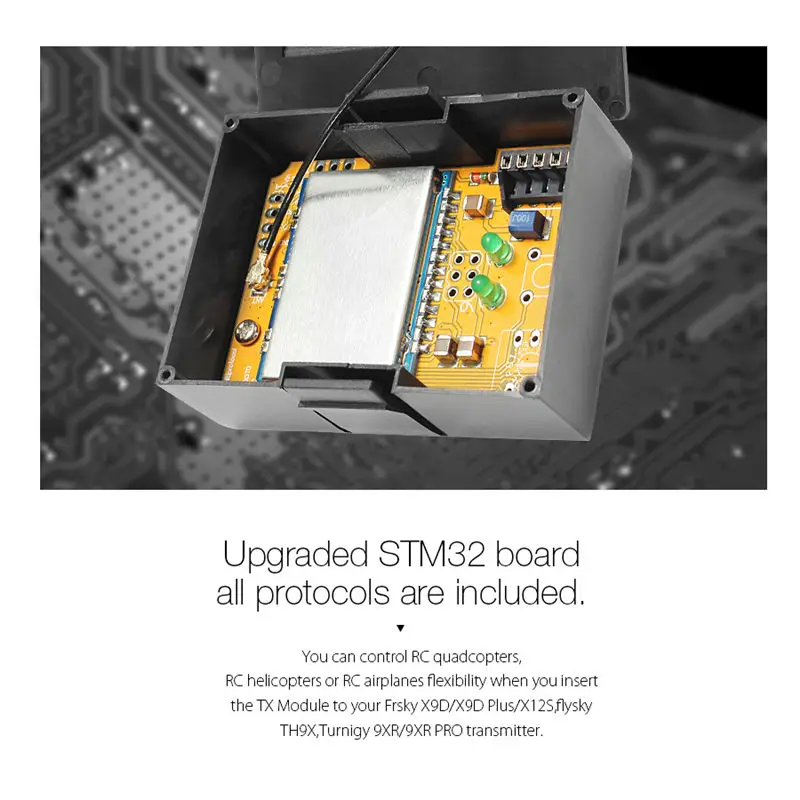

-Модернизированный STM32 доска, все протоколы идут в комплекте.
-Для OrangeTX все протоколы на основе CYRF6936 включены.
-Подходит для многих брендовых квадрокоптеров, вертолетов и самолетов.
-Мультипротокол TX модуль, до тех пор, пока ваш передатчик может использовать прошивку открытого TX, то он совместим с модулем.
-Многопротокольный шестигранный/бен-файлы, приложенные с исходными файлами от 19/12/2016 с использованием настроек по умолчанию ЕСТР, Телеметрия включена, последовательный режим с поддержкой и режим ppm с помощью таблицы по умолчанию. Версии INV имеют перевернутый телеметрический набор, который должен для OpenTX, в то время как другие совместимы с er9x/ersky9x.
-Для Atmega328 доски, некоторые радиочастотные модули (и относящихся к нему протоколов) включены в каждом с шестигранной головкой, чтобы соответствовать в Atmega328. К примеру Multiprotocol_V1.1.5_A7105-CC2500-CYRF6936.hex означает, что протоколы в зависимости от NRF24L01 протоколов исключены.
Pin Функция:

Номер	Название	Собственность	Описание продукта:
1	VCC	Мощность	3,3 V Мощность питания
2	GND	Мощность	Заземления
3	PE1	Входной сигнал	Усилитель и сигнал переключения антенны. Видеть правду стол
4	PE2	Входной сигнал	Усилитель и сигнал переключения антенны. Видеть правду стол
5	CSN1	Входной сигнал	A7105 чип выбор сигнала
6	CSN2	Входной сигнал	CC2500 чип выбор сигнала
7	CSN3	Входной сигнал	NRF24L01 чип выбор сигнала
8	CSN4	Входной сигнал	CYRF6936 чип выбор сигнала
9	SCK	Входной сигнал	SPI часы сигнала
10	MOSI	Входной сигнал	SPI вход для рабского устройства
11	Мисо	Выход	SPI выход для рабского устройства
12	CYRF_RST	Входной сигнал	CYRF6936 сброс
16	РФО	Вход/выход	ВЧ сигнал вход/выход, подключение к антенне
Другие	GND	Мощность	Заземления

Правда таблице:

Статус	PE1	PE2
A7105 РЧ сигнал на антенну
CC2500 радиочастотного сигнала антенны	1
NRF24L01 радиочастотного сигнала антенны	1
CYRF6936 РЧ сигнал на антенну	1	1

Поддерживаемые протоколы:
-Flysky (поколения I Протокола, исходя из A7105, тестовая версия)
-Hubsan (на основе A7105, Протестировано)
-Frsky (со штаб-квартирой в CC2500, тестовая версия)
-Hisky (на основе on24L01, протестирован)
-V2x2 (на основании 24L01)
-Для DSM2 (со штаб-квартирой в CYRF6936, тестовая версия)
-Devo (на основе CYRF6936, Протестировано)
-YD717 (на основании 24L01)
-КН (V977, исходя из 24L01, тестовая версия)
-SymaX (на основании 24L01)
-SLT (на основании 24L01)
-CX10 (на основании 24L01)
-CG-023
-Баянг
-SIMAX5C
Примечание:
Вышеуказанные протоколы передаются из проектов с открытым исходным кодом на основе отклонения от пульта дистанционного управления Walkera, оригинальный писатель проверил почти протоколы, но он не является специально проверенным для этого 4 в 1 Беспроводной модуль, протоколы, протестированные нашим поставщиком, были заявлены выше, непроверенные протоколы не исключают, не поддерживаются, но может быть проблема конфигурации программы, поэтому не исключено, что последующая Прошивка может поддерживать.
Протокол с открытым исходным кодом в основном треснут, версия протокола постоянно обновляется, неизбежное отсутствие. Включая, но не ограничиваясь следующими вопросами:
-Часть текущая версия для DSM2 есть протокол проблемах совместимости.
-Какой-то приемник (оригинальный AR600) нужно перепривязывать за использование, некоторые из приемника (для Spek trum Встроенный приемник) Частота кадров-это небольшие задержки. Эта проблема в основном определяет проблему в самой программе.
Тестирование дорожный Управление расстояние:
CC2500: V8FR приемник с Frsky протокол, около 240 м.
A7105: WLToys V911 вертолет с Flysky 8 канальный приемник, исходя из Flysky протокол, около 240 м.
CYFR6936: для Spek trum MCPX вертолет с стерлингового серебра для DSM2 протокол, гексакоптер Walkera supercp вертолет с DEVO протокол, около 200 м,
NRF24L01: WLToys V977 вертолет с кН протокола использовать Walkera DEVO передатчик, около 200 м (если у вас есть доступ с микроконтроллером (MCU) опорной плитв, только в том случае, 50 м). Hisky HCP100S вертолет с Hisky протокол, около 70 м.
Посылка включает в себя:
1x iRangeX IRX4 модуль (с антенной и чехлом)

IRangeX IRX4 2,4G CC2500 NRF24L01 A7105 CYRF6936 4 в 1 Multiprotocol STM32 TX модуль W/чехол для модели RC передатчик и приемник
