Описание

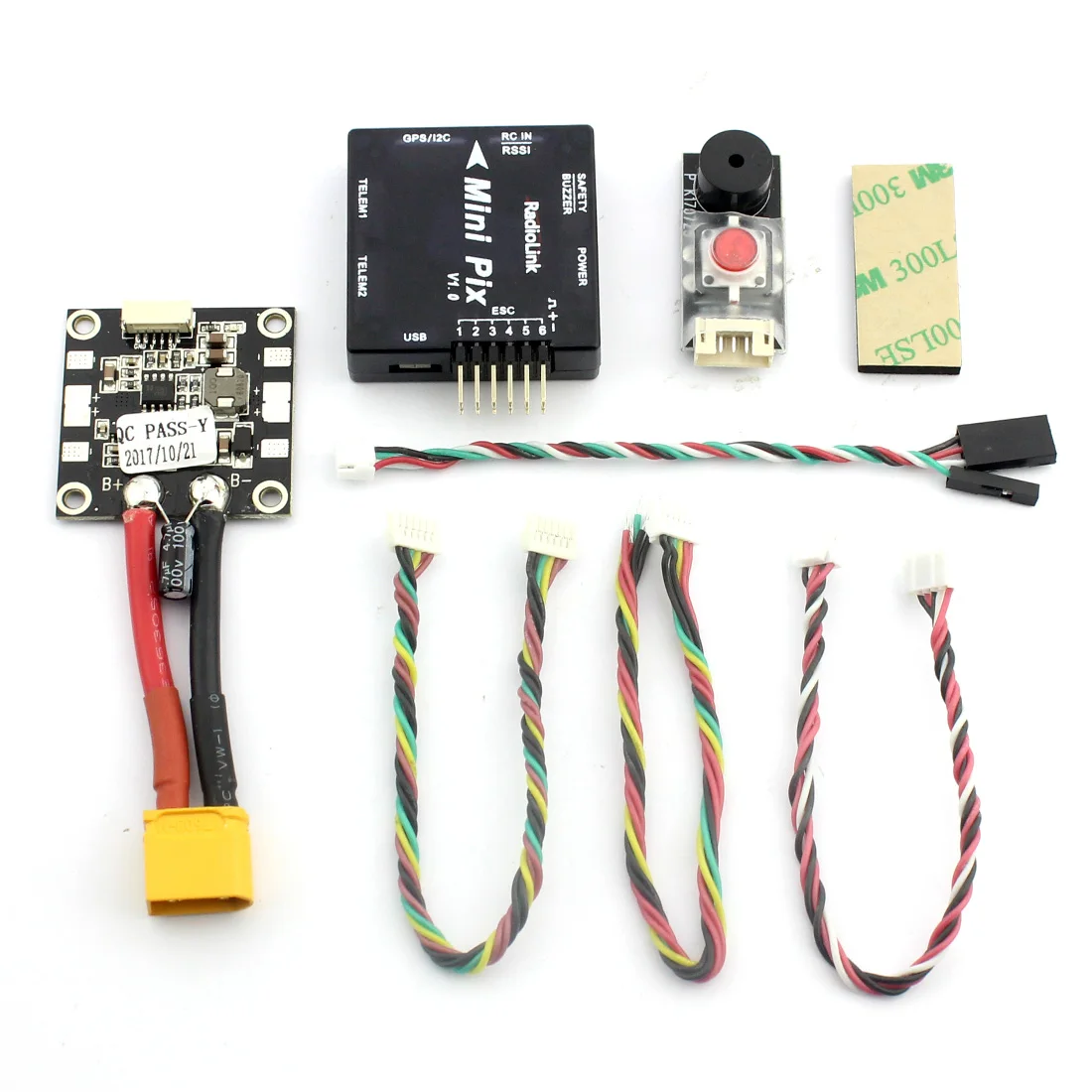

Radiolink Mini PIX M8N gps контроль полета Вибрация Демпфирование программным обеспечением Attitude удержание для RC Racer Дрон Мультикоптер Квадрокоптер
Примечание: Mini M8N gps предназначен для радиоуправляемого мини-контроллера полета PIX. MINI PIX не совместим с другими брендами gps. Sm6b-ghs-tb 6-контактный разъем withoutBracket
Описание:
Производитель: Radiolink
Наименование товара: TS100 Mini M8N gps
Размер: 32*30*12 мм
Вес: 20g
Точность позиционирования: 50 см точность при работе с одновременным GNSS
Точность скорости: 0,1 м/с
Максимальная высота: 50000 м
Максимальная скорость: 515 м/с
Максимальное ускорение: 4G
Максимальная частота обновления: до 10 Гц
Чувствительность:
Отслеживания и Nav. : -167dBm, requistion:-163dBm
Холодный старт:-151dBm, Горячий старт:-159dBm
Время первой фиксации: Холодный старт: 26 с, Горячий старт: 1 с
Подключите порты:
Источник питания: напряжение 5 В постоянного тока +-5%, ток 50 ~ 55 мА
Порты:
A. Интерфейс gps UART
Скорость передачи: 1,2 K/4,8 K/9,6 K/19,2 K/38,4 K/57,6 K/112,5 K/K
B. Геомагнитный интерфейс IEC
Топ конфигурации:
Gps декодер чип: Radiolink M8N gps, u-blox UBX-M8030 (M8), 72 канала, намного лучше, чем один GNSS 7N.
Геомагнитный: QMC5883L с той же технологией, что и HMC5983 форма
Антенна: 2.5dbI с высоким коэффициентом усиления и селективностью керамическая антенна
Двойной фильтр: SAWF (поверхностный акустический волновой фильтр) форма Murata
Мини PIX:
Для пользователей, которые впервые используют mini PIX, мы предлагаем использовать его, выполните следующие действия:
1. Вы должны установить планировщик миссии и драйвер здесь и ознакомиться с меню.
Скачать последний планировщик миссии здесь: http://radiolink.com.cn/doce/product-detail-
133. html
Скачайте здесь форму драйвера: https://www.microsoft.com/net/download/dotnet-framework-
Время работы/net462
2. Чтобы установить соединение, необходимо сначала выбрать способ связи/канал, который вы хотите
Используйте, а затем Настройте физическое оборудование и драйверы устройств Windows. Вы можете подключить ПК и
Автопилот с помощью usb-кабелей, телеметрических радиоприемников, Bluetooth, ip-подключений и т. Д.
3. Загрузите обновление прошивки по usb-кабелю, если вам нужно.
4. Подключите планировщик Миссии к автопилоту, а затем подключите приемник к автопилоту, чтобы закончить
Калибровка передатчика, акселерометра и компаса.
5. Настройка режима полета радиоуправляемого передатчика.
6. Собрать самолет и завершить предполетный контрольный список.
7. Использование PID.
8. Расширенная конфигурация.
Мини PIX + gps
Характеристики
- Материал
- Комбинированный материал
- Технические характеристики
- Значение 10
- Колесная база
- Верхняя оболочка
- Габаритные размеры
- As description
- Номер модели
- Radiolink TS100
