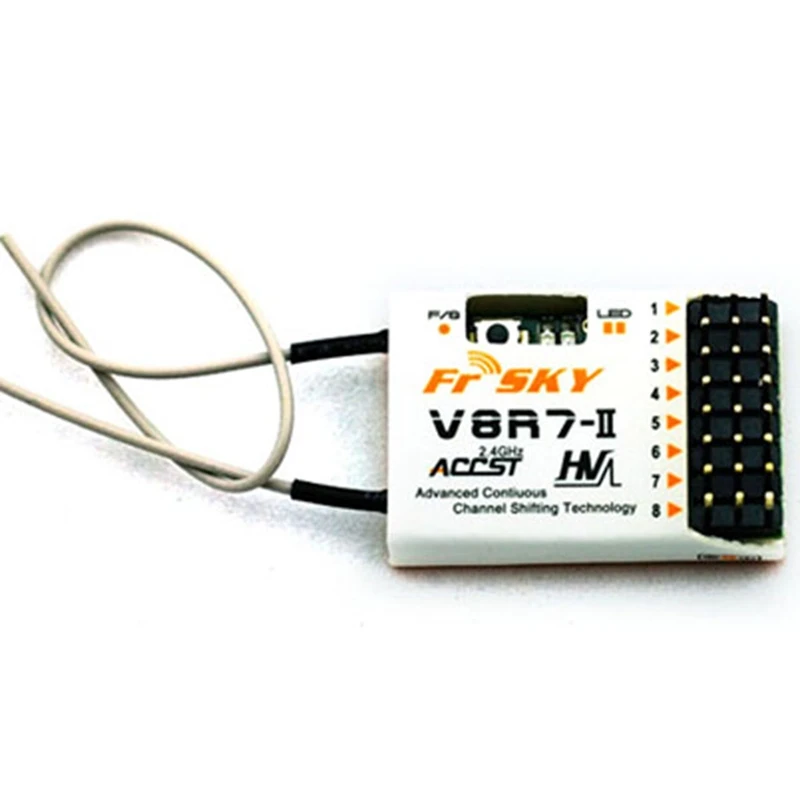

Feiying FrSky V8R7-II 2,4G ACCST 7 канальным приемником высокой Напряжение версия

Описание

FrSky 2,4G ACCST 7 канальный приемник Высоковольтная версия V8R7-II HV

Технические характеристики

Размеры: 33,5*22*12 мм

Вес: 5,2 г

Диапазон рабочего напряжения: 3,0 ~ 16,0 в (версия HV)

Рабочий ток: 30mA

Указанный диапазон: полный диапазон (> 1,5 км)

Новая особенность V8R7-II более V8R7-HV

Совместим со всеми модулями FrSky (V8_mode & D_mode), получает только (V8R7-II может общаться с модулем любого режима, но не передает информацию о телеметрии обратно на передатчик).

Настройка

2,1 процедуры привязки

1) Включите передатчик и переключите его в режим PPM. Выключите передатчик.

2) Включите передатчик, Удерживая кнопку F/S на модуле передатчика. Отпустите кнопку. Красный светодиодный модуль передатчика будет мигать, указывая, что передатчик готов к привязке к приемнику.

3) поместите V8R7-II в режим привязки (см. Таблицу совместимости 1,1), светодиодный индикатор на V8R7-II будет мигать, указывая, что процесс привязки завершён.

4) Выключите и передатчик и V8R7-II (и отсоедините перемычку от V8R7-II после привязки к телеметрическому модулю в D_Mode).

5) Включите передатчик и подключите аккумулятор к V8R7-II, зеленый светодиодный индикатор на приемнике покажет, что приемник принимает команды.

Переплет модуля передатчика/приемника не придется повторять, если не будет заменен один из двух.

Диапазон проверить

Перед каждым полетом необходимо проверить дальность полета. Отражения от прилегающих Металлических Заборов, бетонных зданий или деревьев могут привести к потере сигнала как во время проверки дальности, так и во время полета.

Для проверки диапазона модели перед полетом необходимо выполнить следующие действия:

1) поместите модель не менее 60 см (две фута) над неметаллическим загрязненным грунтом (например, на деревянной скамейке).

2) антенны приемника должны быть разделены в модели, и не прикасайтесь к земле.

3) поместите антенну передатчика в вертикальное положение.

4) Включите передатчик и приемник, нажмите кнопку F/S модуля передатчика в течение 4 секунд, чтобы войти в режим проверки диапазона, красный светодиодный модуль передатчика будет выключен, зеленый светодиодный индикатор быстро мигает. Эффективное расстояние будет уменьшено до 1/30 полного диапазона.

5) отойдите от модели, одновременно управляя элементами управления на передатчике, и подтвердите, что все элементы управления работают нормально на расстоянии не менее 30 метров (~ 30 ярдов).

6) нажмите кнопку F/S модуля передатчика для 1 S-4 S для выхода из режима проверки диапазона, красный светодиодный снова включится, указывая на нормальную работу.

Надежная установка

Failsafe-это полезная функция, при которой все элементы управления перемещаются в заданное положение, когда контрольный сигнал теряется в течение определенного периода времени. V8R7-II поддерживает функцию failsafe для всех каналов.

Следуйте инструкциям ниже, чтобы установить аварийные позиции для каждого канала:

1) сначала Привязать приемник и включить как передатчик, так и приемник;

2) переместите элементы управления в нужное аварийное положение для всех каналов;

3) Коротко нажмите кнопку F/S на приемнике (менее 1 секунды). Зеленый светодиодный приемник будет мигать дважды, указывая на аварийное положение, установленное в приемнике.
