KC-R100 логарифмическая Антенна 400 МГц~ 3 ГГц 5dBi Широкополосная Антенна ручной инструмент измерения силы поля KC900 E10094

Описание

KC-R100 логарифмическая Антенна 400 МГц ~ 3 ГГц 5dBi Широкополосная Антенна ручной инструмент измерения силы поля KC900 E10094

Высокое качество широкополосный трансивер антенна, портативный, чувствовать себя хорошо, с плоским внутри, подходит для всех видов целей отслеживания сигнала

R100 Тип антенны является печатной лог-роторной антенной, как основная поддерживающая антенна KC900 серии инструмента (конечно, может также использоваться для любого соответствующего использования), для полевой оценки, обнаружения источника излучения, поиск радионаправления и других целей. С широким частотным диапазоном, умеренным объемом, удобной переноской, прочной структурой и другими характеристиками, подходит для использования в руке в помещении и на открытом воздухе.

Основные параметры и их интерпретация

Частотный диапазон: 400 МГц... 3 ГГц

R100 имеет относительно равномерное усиление во всем диапазоне частот с хорошей производительностью. Когда меньше 400 МГц, Возвратные потери, усиление быстро уменьшались. Выше 3 ГГц, Обратные потери и прирост уменьшались медленнее. Чем ниже требование к индексу, используется для около 4,5 ГГц.

Номинальный коэффициент усиления антенны: 5dBi

R100 в номинальном диапазоне частот коэффициент усиления в основном стабильный и колеблется около 5 дБи. Самая низкая точка составляет около 2,1 дБи, а максимальная-около 7.2дби .. Коэффициент усиления состоит в том, что для усиления используется оригинальный ВЧ-кабель 1,5 м.

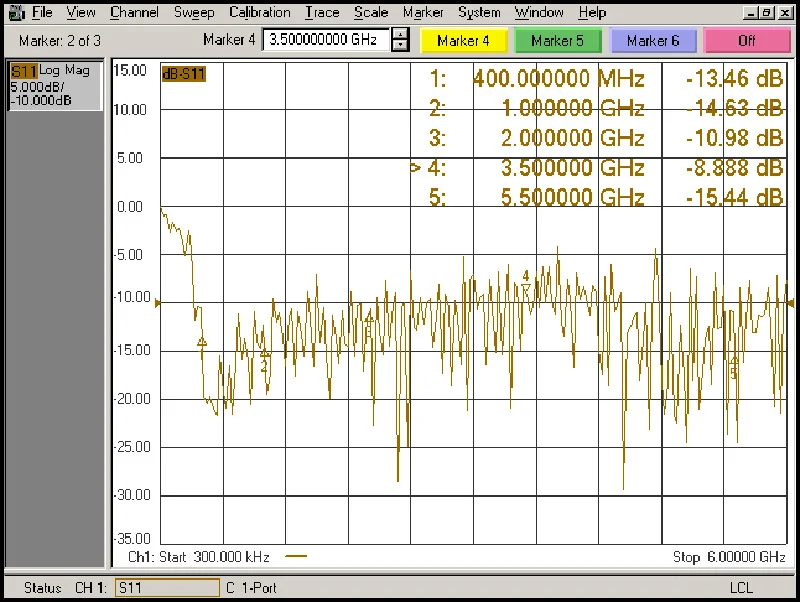

Обратные потери: 10dB

Номинальное входное сопротивление антенны 50Ω. При совпадении с источником излучения 50 Ом, обратная потеря имеет большую волатильность, большинство полос в районе 10 дБ или лучше, соответствующий коэффициент стоящей волны напряжения (VSWR) составляет около 2,0. Ниже 400 МГц, стоящая Волна быстро увеличивается.

Мощность: 5 Вт

R100 может использоваться в качестве приемной антенны, также может использоваться в качестве передающей антенны. При использовании в качестве передающей антенны безопасный предел мощности составляет 5 Вт. Мы прошли тест на мощность 50 Вт, антенна не повреждена, но не предоставляет гарантию. В двух сторонах полосы конца, стоящая волна слишком большая, нужно обратить внимание на требование передатчика стоящего коэффициента волны.

Направление чувствительность

В отсутствие требований к коэффициенту усиления, R100 может использоваться в направлении обнаружения 400 МГц ~ 4500 МГц, когда одна рука держит, с вращением тела, чтобы иметь более высокую чувствительность направления, может использоваться в поисках источника излучения постепенно. В диапазоне 500 МГц ~ 2500 МГц, независимо от того, принимает ли человек участие или нет, направления хорошие, используется для позиционирования перекрестка. Выше 2500 МГц, боковая часть больше и больше. Когда частота ниже 500 МГц, выше 2500 МГц, самое сильное направление уровня приема может быть немного отклонено от геометрического направления, при правильном использовании для суммирования опыта.

Механические часы

Размер: 50*32*2,5 см (без кабеля)

Длина кабеля: около 2,0 м., из которых внутренний питатель составляет около 0,5 м, а внешний питатель-около 1,5 м.

Качество нетто: около 900 г

Общее качество упаковки: около 1,5 кг

Рабочая среда

Диапазон температур:-40 ~ + 85 °

Диапазон влажности: 0% ~ 95% (100% кратковременный, без бурения воды)

Водонепроницаемость: после распыления воды, его необходимо очистить и высушить. После замачивания, разъемы и кабели будут влиять на воду, что влияет на производительность и срок службы, и должны быть заменены в основном

Сопротивление ветру: в целях безопасности, скорость ветра больше 20 м/с (класс 8) будет запрещено

Посылка список:

-1 антенна R100
-1 x питатель
-1 х Руководство пользователя
