Система базовой станции gps базы RTK высокой точности дифференциала CUAV для измерять спутниковую располагая карту

Описание

Система базовой станции gps базы RTK высокой точности дифференциала CUAV для измерять спутниковую располагая карту

Обзор

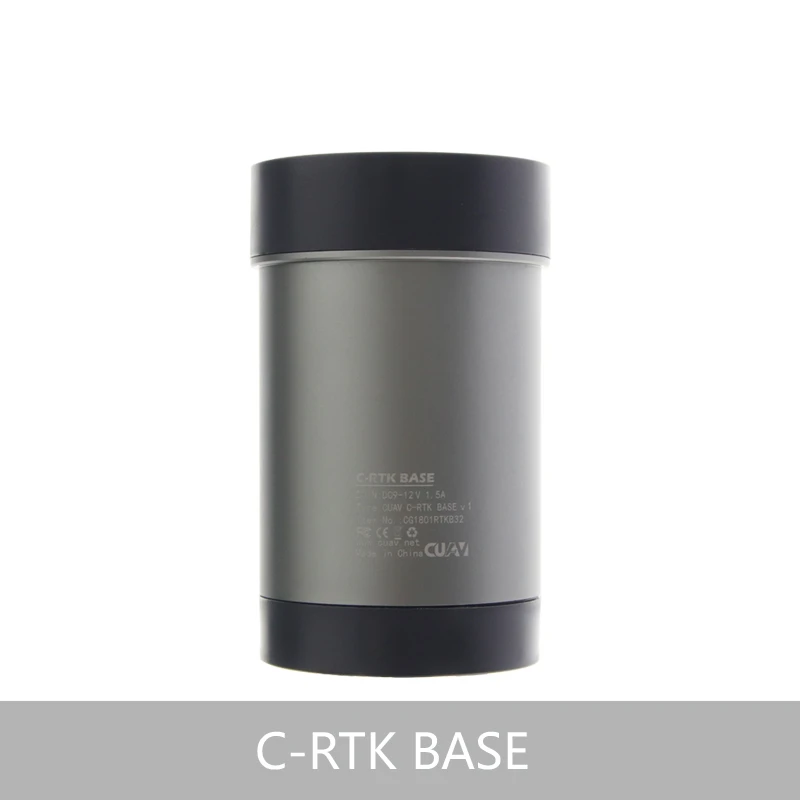

Новый CUAV RTK-BASE дифференциал высокой точности gps базовая станция системы, встроенный многозвездный одночастотный RTK приемник модуль, P9 over-The-horizon модуль передачи данных, Wi-Fi модуль связи, аккумуляторная батарея высокой емкости может работать непрерывно в течение 12 часов, и запустить систему LINUX, различные режимы работы могут быть гибко применены к полям дронов, Беспилотные транспортные средства и так далее.

Встроенный модуль приемника RTK:

Встроенный высокопроизводительный RTK multi-звезда одного модуля высокочастотного приемника, с 72-канал, поддержка gps L1 C/A, ГЛОНАСС L1OF, BeiDou B1I спутник, RTK частоту обновления до 8 Гц, чувствительность приема-160 дБм.

Запустите систему LINUX:

CUAV RTK-BASE использует архитектуру ARM chip и работает с системой LINUX. Благодаря надежной и гибкой системе LINUX, она может расширить приложение для удовлетворения потребностей пользователей в различных индустриях.

Два рабочих Модель:

RTK широковещательном режиме:

RTK-BASE получит необработанные данные RTK и передаст его дронам в той же группе через встроенную цифровую передачу. Дрон, получающий данные, не ограничен номером. Встроенная цифровая передача P9 самая дальняя. До 30 км, встроенный модуль RTK имеет базовую длину до 10 км.

Режим одиночной точки дрона:

Система базовой станции gps базы RTK высокой точности дифференциала CUAV для измерять спутниковую располагая карту

RTK-BASE инкапсулирует полученные необработанные данные RTK с mavlink и передает горячие точки через wifi. Пользователь может напрямую связываться с дроном через мобильный телефон или компьютерную наземную станцию, а Дрон также может напрямую получать RTK и mavlink взаимодействие. Данных.

Встроенный веб-сервер

Через Wi-Fi вы можете получить доступ к интерфейсу веб-управления RTK-BASE. Через интерфейс веб-управления вы можете просмотреть статус сигнала RTK и информацию о питании в режиме реального времени, а также настроить режим работы RTK, параметры и передачу данных P9, а также выполнить RTK-BASE. Восстановления обновления операции

Встроенный аккумулятор

Встроенный В аккумулятор емкостью 7,4 мАч 7000 в и чип управления аккумулятором ГУП, может работать непрерывно в течение 12 часов с помощью внутреннего аккумулятора, поддержка прямой зарядки 12 В, и легко расширить внешнюю солнечную зарядку, обеспечение работы 7X24 часов

Интегрированный oled-дисплей IP65 защита:

CUAV RTK-BASE интегрирует oled-дисплей, который отображает текущий режим работы, состояние батареи, статус RTK и связанный статус дрона через oled-дисплей. С IP65 защиты, он может быть использован в суровых условиях.

Встроенный 16 г хранения

Встроенное место хранения 16 г, можно использовать для хранения данных первичного наблюдения базовой станции RTK через post-expansion, для расчета post-difference и т. Д.

Охватывает сотни сценариев применения:
