Holybro Kakute F4 AIO V2 FC OSD+ Atlatl HV 5,8G 40CH Raceband FPV VTX+ Tekko32 35A BLHeli_32 ESC

Описание

Holybro Kakute F4 AIO V2 Контроллер полета OSD + Atlatl HV 5,8G 40CH Raceband FPV VTX + Tekko32 35A BLHeli_32 ESC Dshot1200 2-6 S

Холибро Atlatl HV 5,8G 40CH ракеполоса VTX:
Передающая Выходная мощность: 15 МВт (режим ямы), 25 МВт/100 мВт/200 мВт/400 МВт/600 мВт переключаемый
Аудио: 6 МГц + 6,5 МГц моно
Антенного разъема: MMCX
Входное напряжение: 7-24 В (2-6 S Lipo)
Размер: 35 (Д) x 35 (Ш) x 7 (В) мм
Монтажное отверстие: 30,5x30,5 мм
Вес: 10,8 г
Совместимость со всеми основными приемниками FPV от таких поставщиков, как Fatshark, ImmersionRC и т. Д.
Поддерживает стандарт 40-набор канала: категории А, B, E, Fatshark и Raceband.
Телеметрический вход позволяет дистанционно управлять контроллером полета (где поддерживается). Измените канал, мощность передачи и многое другое от Betaflight OSD, USB порт контроллера полета, Taranis и многое другое.
Переменная мощность передачи от 25 МВт до 600 мВт. Используйте 25 МВт для гонки, а затем легко Переключайте на 600 мВт для фристайла.
Режим ямы позволяет безопасно заряжать без риска выбивать других пилотов из воздуха.
Моно аудио вход позволяет установить микрофон, так что вы можете слушать свои двигатели во время полета, независимо от того, как далеко вы летите.
Стандартный форм-фактор 36 мм позволяет монтировать Atlatl непосредственно в вашем стеке контроллера полета.
Holybro Kakute F4 AIO все в одном V2:
Название позиции: F4 AIO V2 Контроллер полета
MCU: STM32F405RGT6 32-битный процессор
IMU: ICM20689 (SPI)
Барометр: BMP280
Драйвер USB VCP (все UARTs можно использовать одновременно; USB не занимает UART)
5 аппаратных UARTS (UART1, 3, 4, 5, 6)
Поддерживает последовательные приемники (SBUS, iBus, Spektrum, Crossfire) только. Приемники PPM и PWM не поддерживаются.
128 Мбит чип Dataflash для Blackbox logging
Размеры: 35x43x7 мм (включает в себя USB в высоту)
Монтажные отверстия: стандартные 30,5 мм квадратные до центра отверстий
Вес: 7 г
Дополнительная UART (UART 4) добавляется для поддержки серийная камера связи, например, к RunCam split.
Дополнительные UART (UART 5) добавлены для поддержки телеметрии ESC, например от BLHeli_32 и KISS.
Припои подушечки через отверстие вместо плоских подушечек для более безопасной пайки, особенно для начинающих.
Датчик барометра на доске позволяет режим удержания высоты.
Для некоторых внешних датчиков можно использовать коврик 2c.
Поддерживает Betaflight и Cleanflight.
Betaflight OSD.
Измените PIDs, отрегулируйте общие параметры конфигурации и измените канал и уровень мощности видео передатчика, все с помощью ваших палочек и очков передатчика.
Встроенный мягкий монтаж. Чип IMU (“gyro”) на этой плате установлен на виброизоляционной пене.
Новый высокопроизводительный/Низкий уровень шума/высокая чувствительность IMU.
ICM20689 с 6-осевым гироскопом и акселерометром.
Может работать до 32 кГц.
2 унции. Медная печатная плата обеспечивает максимальный непрерывный ток до 120а.
Специальная Кнопка загрузчика для легкого прошивки.
Низкопрофильный дизайн помещается в даже очень компактные рамки.
Входное напряжение 7 в до 42 В. Питание платы непосредственно из летного пакета, до 6 S (только на «B +» pad).
Автоматический контроль уровня напряжения. Нет необходимости запускать отдельный провод vBat для контроля напряжения; Kakute F4 AIO контролирует напряжение непосредственно от свинца питания батареи.
Фильтрованное напряжение для чистого, безшумного видео. Встроенные регуляторы выводят 5 В до 1,5 ампер и 3,3 В до 200 мА для питания периферийных устройств, таких как приемник, видео передатчик, FPV камера или светодиодный полоска.

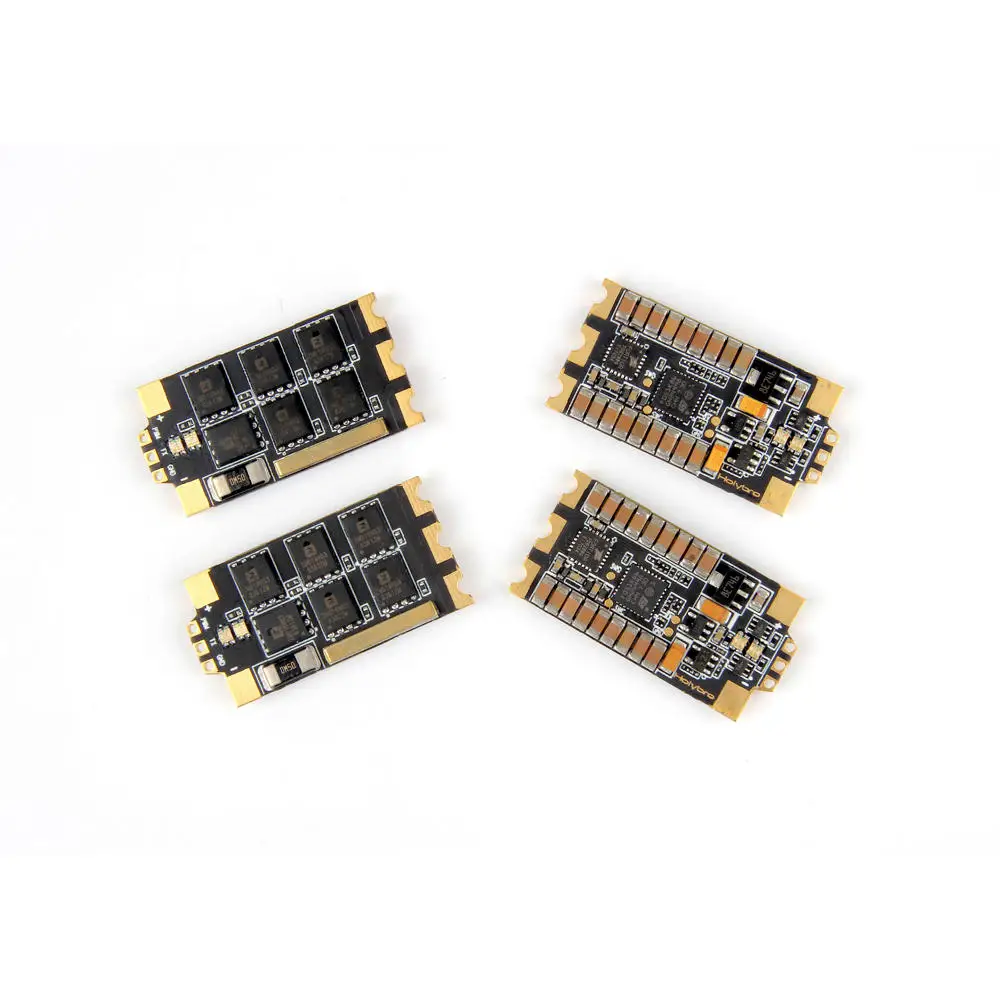

Holybro Tekko32 35A BLHeli_32 ESC:
Наименование товара: Tekko32 35A ESC
Вход Lipo: 2-6 S
Размер: 15*30 мм
Вес: 5,2 г
32 бит совместимый ESC (Blheli_32)
Dshot1200 до 32 кГц
Невероятно маленький размер
Очень малый вес
Автоматическая синхронизация функции
Встроенный светодиодный RGB
Встроенный датчик тока
Плавный отклик
Совместимость с контроллером полета Betaflight F3/F4
Работает в сочетании с ARM 32 бит совместимый MCU. Он может запускать входные сигналы с более низкой задержкой, при более высоких скоростях, сглаживает диапазон оборотов в минуту, способен как на напряжение, так и на Текущий мониторинг и ограничение, а также предложение настройки тормозов на остановке.
В отличие от существующих ESCs, Tekko32 ESC имеет много места для роста и широкого диапазона совместимости с будущих продуктов.
Одна из самых приятных особенностей с Tekko32 35A ESC-это функция автосинхронизации, которая (по своей части) предназначена для того, чтобы предложить пилоту Самый гладкий и наиболее эффективный опыт полета, это мечта пилотов свободного стиля!
Что может сделать Увеличенная скорость MCU?
Во-первых, он может запускать входные сигналы с более низкой задержкой при более высоких скоростях.
Dshot до минимум Dshot1200, и по ставкам до не менее 32 кГц в настоящее время поддерживается.
Во-вторых, она позволяет упаковывать больше функциональности.
-Как и программируемая pwm частота, до 48 кГц, которая может запускать двигатели даже более плавно, а также позволяет перемещать небольшие, но, возможно, тревожные горпы в ответ дроссельной заслонки. Все ESCs имеют эти удары, с BLHeli_32 они теперь могут быть перемещены в диапазоне оборотов в минуту, в место, где система имеет низкую чувствительность к ним.
-Как автосинхронизация. Что не является выбором, если вы после максимальной мощности. Но если вы хотите наиболее эффективный бег с очень хорошей робастностью против desync, это идеальный выбор.
-Как напряжение и ограничение тока. Который осуществляется в коде, и будет поддерживается на некоторых ESCs. Ограничение напряжения является желательным для фиксированных крыл ремесел. И ограничение тока добавляет защиту от сбоя ESC.
-Как программируемый тормоз на остановке. Что позволяет контролировать торможение фиксированных крыльев.
-Как улучшенное изменение направления в двунаправленном режиме.
