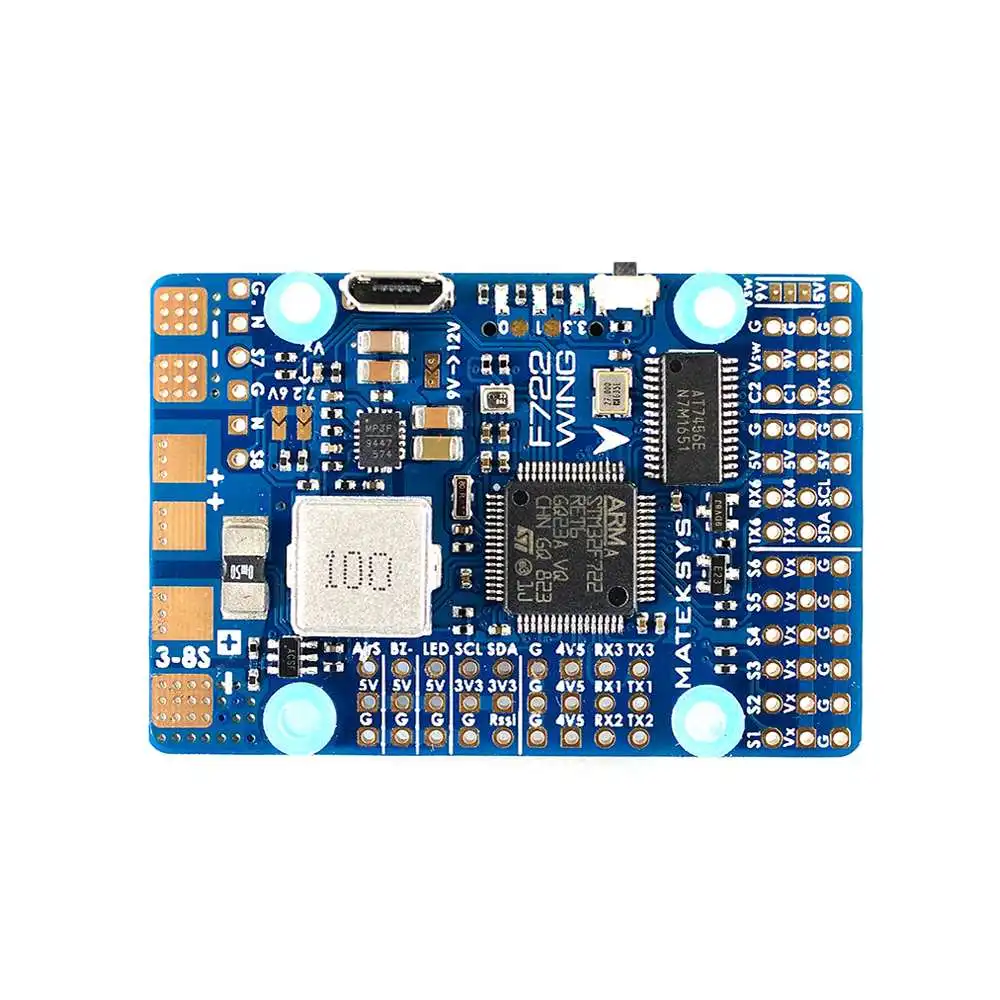

Matek System F722-WING игровые джойстики STM32F722RET6 со встроенным серверный компьютером с экранным меню для FPV дрона с дистанционным управлением "сделай сам" с неподвижным крылом моделей квадрокоптера запасные части

Описание

Описание:

Производитель: Matek Микроконтроллер: 216 МГц STM32F722RET6 IMU: MPU6000 (SPI) Баро: BMP280 (IEC) OSD: AT7456E (SPI) Черный ящик: слот для карты MicroSD (SPI) 5x Uarts (1,2, 3,4, 6) со встроенной инверсии 1x Softserial-Tx 2x двигатели, 6x сервоприводы выходы 1x I2C 4x ADC (VBAT, ток, RSSI, скорость полета) 3x светодиоды для управления полетом (синий, красный) и индикатор 3,3 В (красный) Переключаемая мини fpv-камера с двумя Камера входных сигналов Переключаемая мини fpv-камера 5 V/9 V для Камера/VTX Высокоточный тока Управление TR/SA VTX: Да WS2812 Светодиодная лента: Да Звуковой сигнал: Да RSSI: Да Аналоговый датчик скорости полета: Да Цифровой датчик скорости полета: Да

Система управления полетом прошивки

INAV полета/BetaFlight Цель: MATEKF722SE

PDB

Диапазон входного напряжения: 9 ~ 36 V (3 ~ 6 S LiPo) w/TV защита 2x ESC наколенники Датчик напряжения аккумулятора: 1:10 (шкала 1100) Ток Senor: 132A, 3,3 V ADC, масштаб 250

BEC 5В выход

Предназначен для управления полетом, приемника, OSD, камеры, зуммера, 2812 LED_Strip, зуммера, gps-модуля, скорости полета Постоянный ток: 2 А, Макс. 3 А

BEC 9 V/12 V Выход

Предназначен для видеопередатчика, камеры, карданного стабилизатора и т. Д. Постоянный ток: 2 А, Макс. 3 А 12 В вариант с перемычкой

BEC Vx выход

Предназначен для сервоприводы Регулируемое напряжение, 5 В по умолчанию, 6 в или 7,2 в через перемычку Постоянный ток: 5 А, Макс. 6А Выход пульсации: 50mV (VIn = 24В, VOut = 5V @ 5A нагрузки)

BEC 3,3 V выход

Предназначен для Baro/module и RX Линейный регулятор Постоянный ток: 200mA

Физический

Крепление: 30,5x30,5 мм, Φ4мм с люверсами Φ3мм Размеры: 54x36x13 мм Вес: 25 г

Посылка включает в себя:

1x matek Systems F722-WING STM32F722RET6 игровые джойстики

F722-WING VS F405/F411-WING

F722-WING	F405-WING	F411-WING
MCU	216 МГц STM32F722	168 МГц STM32F405	100 МГц STM32F411
IMU	MP6000	MP6000	MP6000
Баро	BMP280	BMP280	BMP280
Серверный компьютером с экранным меню	AT7456E	AT7456E	AT7456E
Черный ящик	Карты памяти MicroSD карта	Карты памяти MicroSD карта	/
Встроенное программное обеспечение	INAV BetaFlight	INAV ArduPilot	INAV BetaFlight
Двойной Камера в	Да	/	/
Переключатель 5 В/9 в	Да	/	/
В настоящее время Чувства	Высокая точность 132A	104A	78A
Макс. Напряжение	Е-байка 36В (8)	30 в (6 с)	30 в (6 с)
Моторы	2	2	2
Сервоприводы	6	7	5
UART	5	6	2
Softserial	1	1	1
Uart инверсии	Все	RX2	RX1
5 V для системы управления полетом	2A	2A	2A
9В для VTX	2A	2A	/
Vx для сервоприводы	5A	5A	3A
LDO 3,3 V	200mA	500mA	200mA
Размер	54x36	56x36	41x28
Вес	25g	25g	12g
