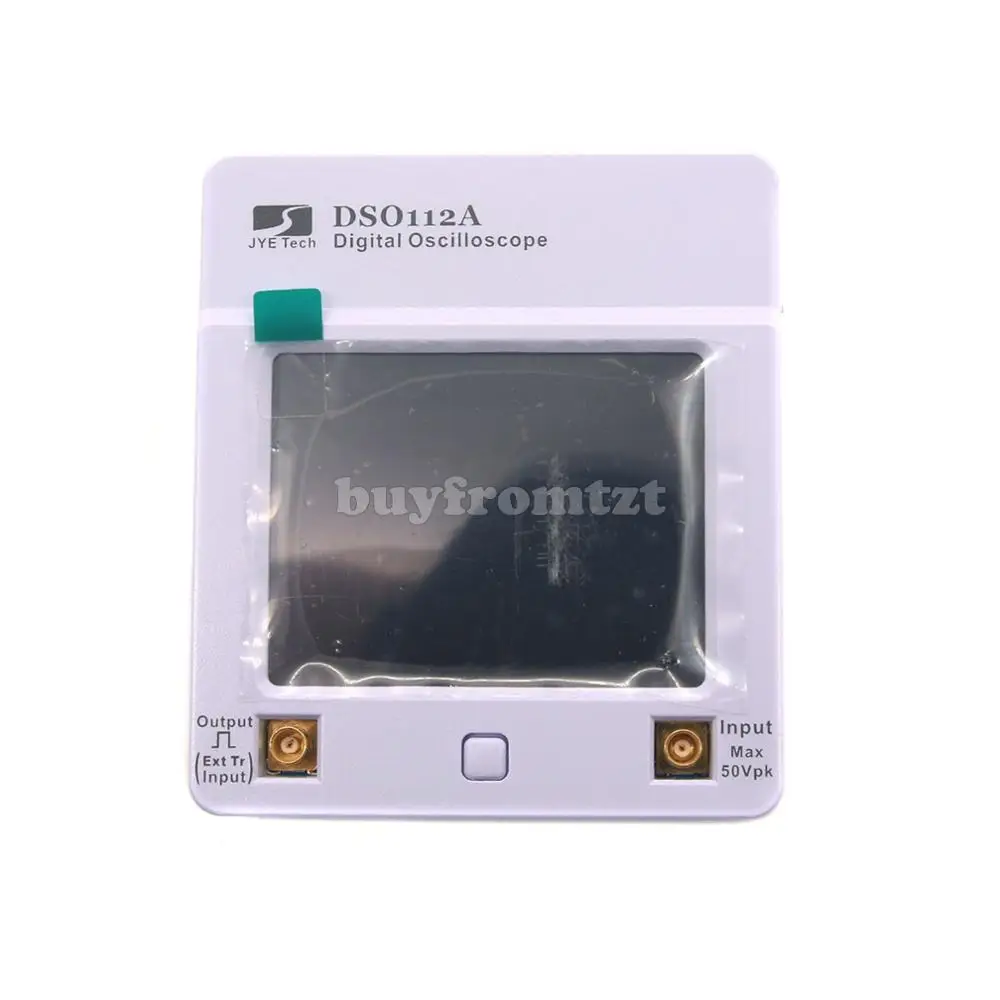

DSO112A сенсорный экран 2,4 дюйма TFT Мини цифровой осциллограф Карманный OSC 2 МГц полоса пропускания 2,5 Msps

Описание

DSO112A сенсорный экран 2,4 дюйма TFT Мини цифровой осциллограф Карманный OSC 2 МГц полоса пропускания 2,5 Msps

Особенности:
-DSO112A является модернизированной моделью DSO112 с переработанной схемой и печатной платой. Благодаря новой конструкции осциллограф становится более точным и надежным. Чувствительность до 2 мВ/div и Ультра низкий фоновый шум сделали устройство особенно удобным для измерения слабых сигналов. Сохраняя всю производительность DSO112, эта новая модель приносит следующие улучшения:
-Максимальная чувствительность повышена до 2 мВ/div (старая версия составляет 5 мВ/div) с низким фоновым шумом.
-Исправлена проблема несоответствия вертикального положения, которая была основным недостатком в старой версии.
-Сохранение/отзыв до 24 пресетов параметров. Это позволяет быстро настроить для часто выполняемых измерений.
-Расширенные и улучшенные экранные дисплеи измерения, которые включают частоту, Vmax, Vmin, Vavr, Vpp И Vrms.
-Дополнительная функция внешнего триггера.
-Предоставляется двусторонний интерфейс последовательного управления, который может выводить данные/измерения и получать команды. Это сделает устройство подходящим для интеграции с клиентскими приложениями.
-Заменен устаревший разъем miniUSB с более популярным разъемом microUSB.
-Усиленная прочность корпуса.

Параметры:
Вертикальный
-Количество каналов: 1
-Аналоговая полоса пропускания: 0-2 МГц
-Чувствительность: 2 мВ/Div-20 в/Div
-Погрешность чувствительности: <5%
-Разрешение: 8 бит
-Входное сопротивление: 1 м ом
-Максимальное входное напряжение: 50Vpk
-Соединение: DC, AC, GND
-Курсоры измерения напряжения доступны
-Автоматическое Измерение Vavr и Vpp

По горизонтали
-Максимальная частота дискретизации в реальном времени: 5 Msps
-Временная база: 1us/Div-50 s/Div
-Длина записи: 512 и 1024 переменной
-Курсоры измерения времени доступны

Триггер
-Режимы запуска: автоматический, нормальный, одиночный
-Типы триггеров: подъем/падение края
-Положение триггера: 1/8, 1/4, 1/2, 3/4 и 7/8 размера буфера
-Источник запуска: внутренний, внешний

-Диапазон напряжения Внешнего триггера: 0-15 в
-Частота от 1 Гц до 1 МГц на выбор.
-Фиксированная амплитуда 3,3 V
-Сохранение записанной формы волны в EEPROM и отзыв после отключения электричества
-Сохранение/отзыв до 24 пресетов
-Последовательные данные/интерфейс управления
-USB обновление прошивки
-2,4 "цветной TFT ЖК-дисплей с разрешением 320x240
-Источник питания: 3,7 в литий-ионный аккумулятор/USB
-Ток питания: 300 мА @ 3,7 в (ЖК-подсветка включена).
-Встроенное зарядное устройство
-Размер: 80 мм X 70 мм X 18 мм
-Вес: 85 г (не включая кабели)

Примечание: аккумулятор не включен.

Посылка список:
-DSO112A тела X1
-USB кабель X1
-MCX клип кабели X2
