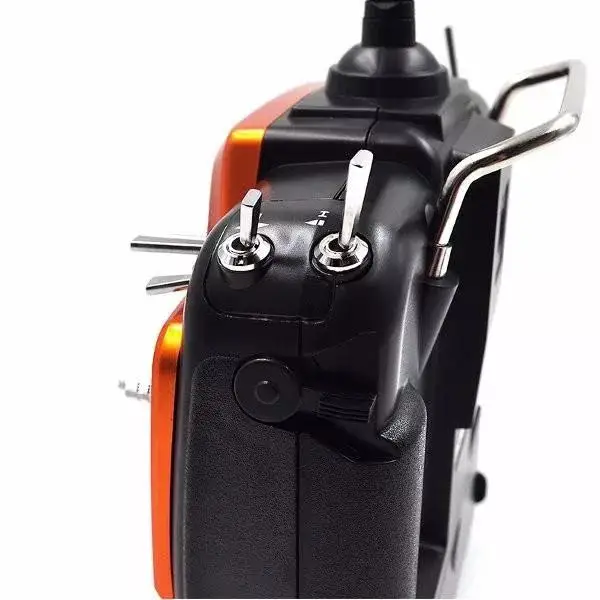

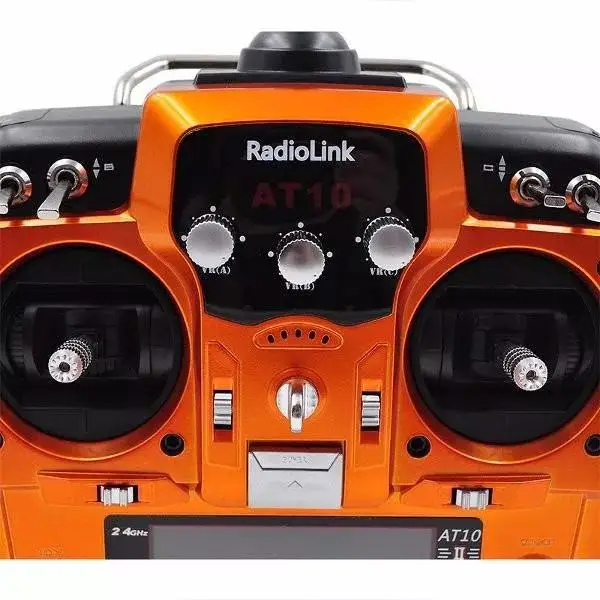

HobbyLane AT10II 12CH RC передатчик приемник R12DS 2,4 GHz DSSS& FHSS радиопульт дистанционного управления для радиоуправляемого дрона вертолета

Описание

Описание:

Обновленная версия Radiolink AT10, с двойным сигналом DSSS и FHSS

Более высокая точность антипомех и пультов управления передатчиком, чем AT10.

Многофункциональная система дистанционного управления, включая вертолет, самолет и ползунок три типа летающей машины и пять моделей, покрывают почти каждую популярную модель, вы можете лететь любой модели с помощью этого радио.

Цветной экран 3,5 дюйма Разрешение 320 × 480, четкое меню дисплея и графиков.

Быстрое время отклика всего 3 мс на работу, быстрее, чем другой передатчик 20 мс, даже десять каналов также позволяют вам почувствовать это.

Высокое разрешение канала достигает 4096, 0.25us на разрешение пусть все сервоприводы сохраняют спокойствие.

Параметры:

Тип: 10 канальный передатчик Radiolink AT10II

AT10II передатчик:

Частота: 2,4 ГГц ISM диапазон (от 2400 МГц до 2485 МГц)

Режим модуляции: QPSK

Полоса пропускания: 5,0 МГц

Спектр распространения: DSSS, FHSS

Отбраковка прилегающего канала:> 38 дБм

Мощность передатчика: <100 мВт (тест на печатную плату), <20 дБм (тест воздуха на 3 метра)

Рабочий ток: <95 мА

Рабочее напряжение: 8,6 ~ 15 в

Расстояние управления: 800 м

Канал: 10 каналов

Режим симулятора: под модель симулятора действие передатчика выключить, изменить на энергосберегающую модель

Экран: 16 красочный экран

Размер: 78x52 мм

320*480 пикселей

Совместимая модель: включает в себя все 120 градусов и 90 градусов поворотный вертолет, все фиксирующие крыло и планер, пять летающих моделей.

Размеры: 18x9,5x22 см

Вес: 0,95 кг

R12DS приемник:

Частота: 2,4 ГГц

Канал: 12CH, поддержка SBUS и PWM выходной сигнал

Рабочее напряжение: 4,8-10 в

Рабочий ток: 38-45 мА (Входное напряжение: 5 В)

Размер: 50x31,5x14,5 мм

Вес: 14 г

Диапазон управления: около 4 км воздуха

(Максимальный диапазон тестирования в свободных местах без помех и может варьироваться в зависимости от местных правил).

Два режима работы сигнала R12DS:

(1) выходной сигнал PWM режим работы: Красный светодиодный индикатор показывает выход сигнала PWM, 11 каналов полностью.

(2) S-BUS выходной сигнал режим работы: синий/фиолетовый светодиодный индикатор показывает S-BUS выход сигнала, 12 каналов полностью.

S-BUS и ШИМ-сигнал работает одновременно. S-BUS сигнальный канал (3 pin of row 11) Выход 12 каналов S-BUS сигнала, PWM сигнальные каналы (3 pin of row 1 to row 10) выход CH3 to CH12 PWM сигналы, но всего 12 каналов. Сколько каналов сигнала ШИМ вы можете использовать, зависит от того, сколько S-BUS каналов сигнала вы используете (e. g: вы используете 4 S-BUS каналов сигнала, затем у вас есть 8 каналов сигнала ШИМ для использования).

Как соответствовать коду с передатчиком:

1. Поставьте передатчик и приемник близко друг к другу в пределах 1 метра.

2. Включите передатчик, затем включите R12DS.

3. Подключите CH3 R12DS к ESC.

4. есть черная кнопка на R12DS, Используйте тонкую палку, нажмите кнопку дважды за две секунды, светильник приемника начинает мигать, после около мигания 8 раз, всегда включен светодиодный сигнал и код соответствия.

Упаковочный лист:

1 x Radiolink AT10II 10-канальный передатчик

Приемник-1 шт.

1 x PRM-01 модуль

Примечание: допустимая погрешность измерения составляет +/-1-3 см.

Светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального.
