Holybro Pixhawk 4 Flight Controller 32 Bit ARM PM07 Power Management 5V UBEC Output Sensor Module for RC Racing Drone

Описание

Holybro Pixhawk 4 Контроллер полета 32 бит ARM PM07 управление питанием 5 в UBEC выход сенсор модуль для RC гоночный Дрон

Технические характеристики:

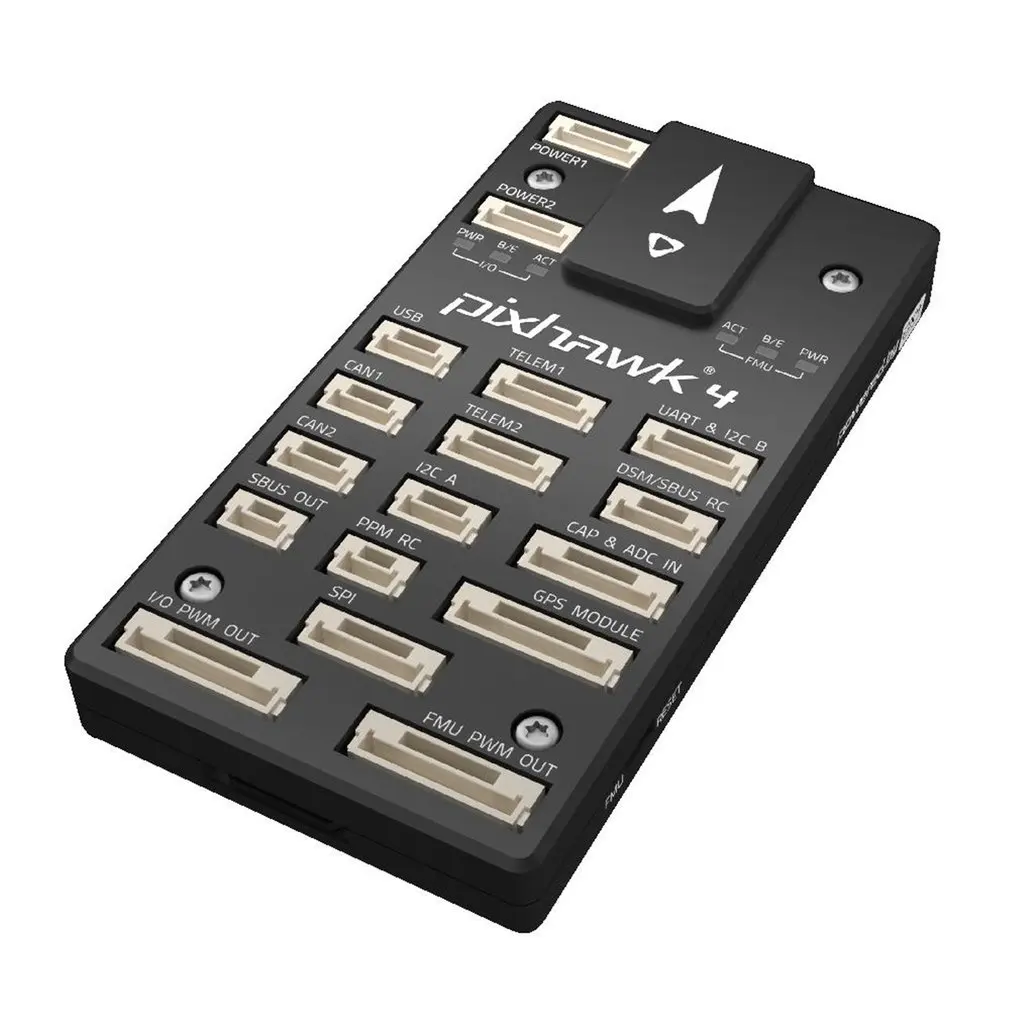

Система управления полетом
Основной процессор FMU: STM32F765 32 бит Arm® Cortex®-M7, 216 МГц, 2 Мб памяти, 512кб ram
IO Процессор: STM32F100 32 бит Arm® Cortex®-M3, 24 МГц, 8 КБ SRAM
Accel/Gyro: ICM-20689
Accel/гироскоп: BMI055
Mag: IST8310
Барометр: MS5611

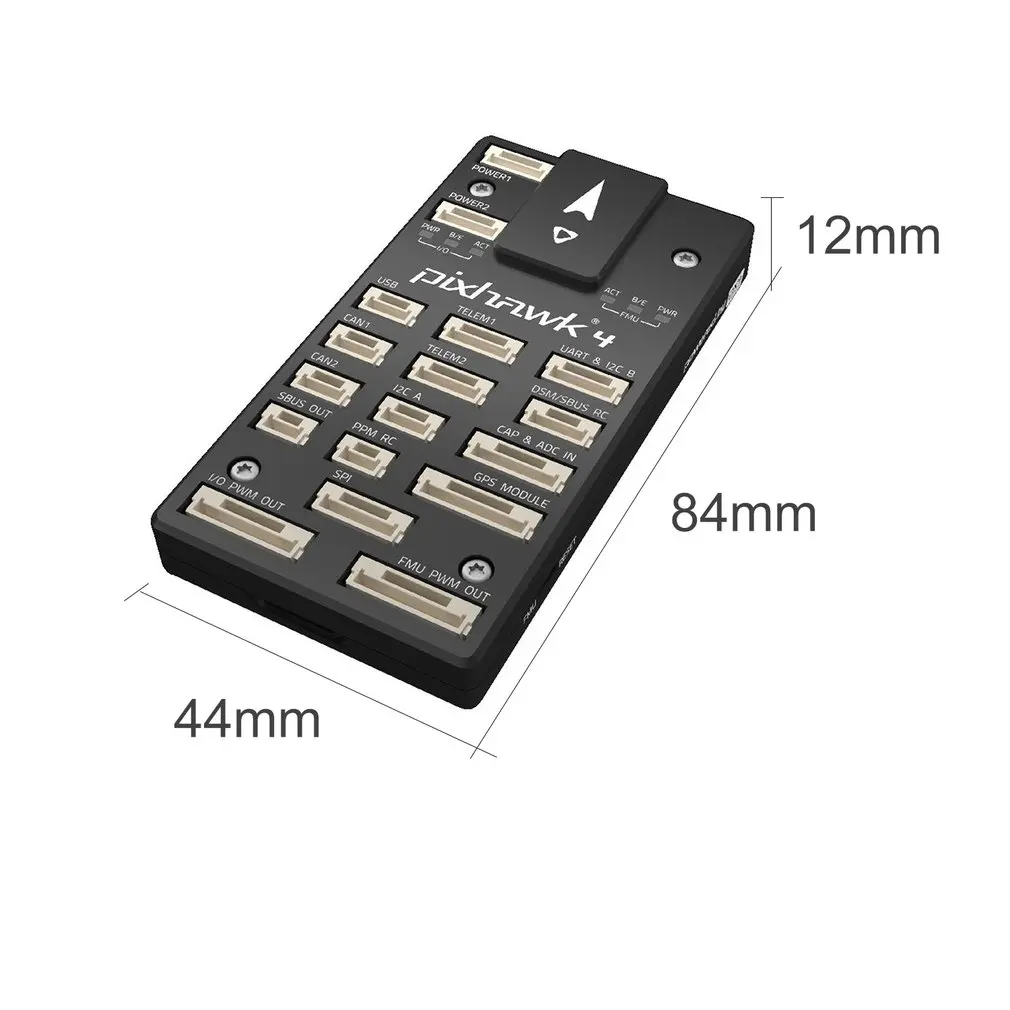

Размеры: 44x84x12 мм
Вес: 33 г

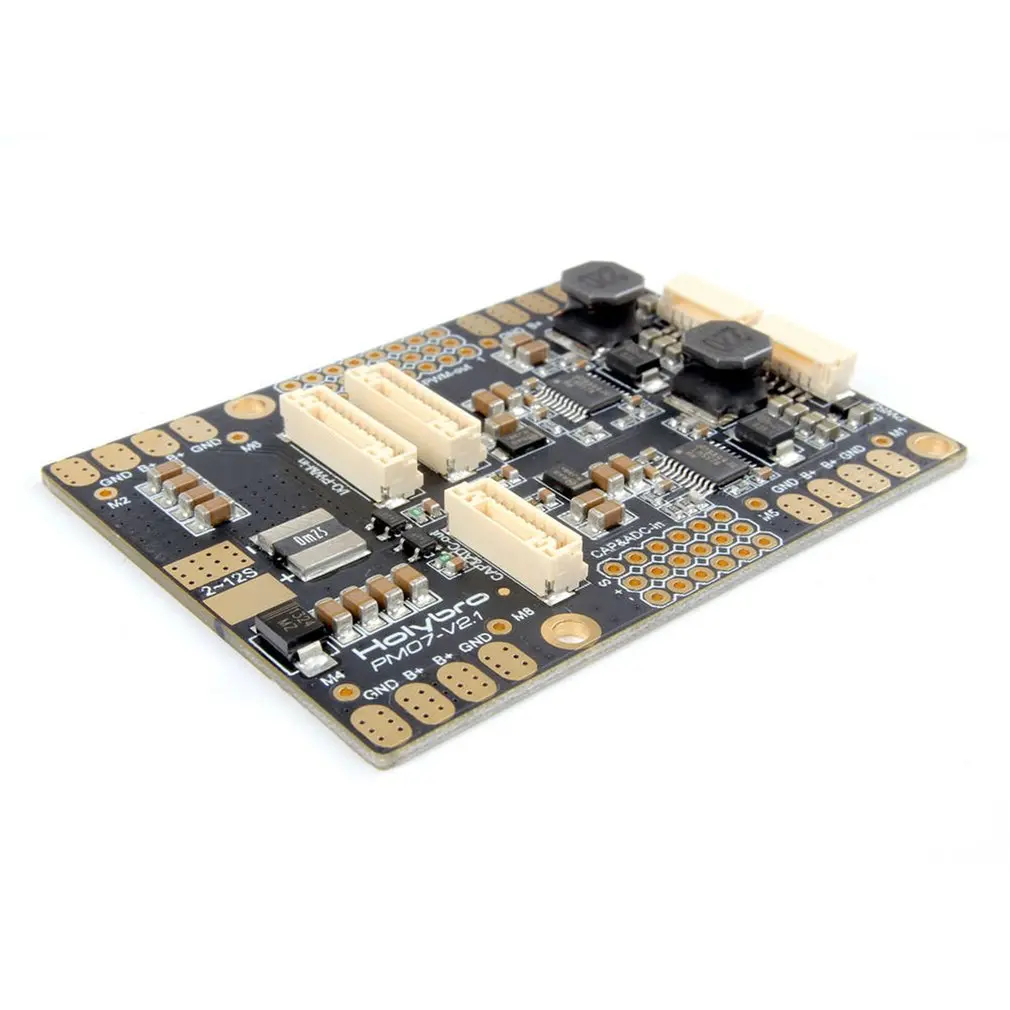

Мощность Управление доска
Производитель: HolyBro
Модель: PM07
Название позиции: Плата управления питанием PM с 5 В BEC для контроллера полета Pixhawk 4
Выход UBEC: 5 В @ 3A
UBEC Входное напряжение: 7-15 в (2-12 с)
Размер: 68x50x8 мм
Монтажное отверстие: 45x45 мм
Вес: 36 г

Интерфейсы
8-16 ШИМ сервовыходов (8 от IO, 8 от FMU)
3 выделенных PWM/Capture входов на FMU
Выделенный вход R/C для CPPM
Выделенный вход R/C для Spektrum/DSM и S. Bus с аналоговым/ШИМ RSSI входом
Специальный сервопривод S. Bus
5 последовательных портов общего назначения, 2 с управлением потоком flil, 1 с раздельным ограничением тока 1.5A
3 I2C порты
4 шинам SPI
До 2 CANBus для двойной CAN с последовательным ESC, каждый CANBus имеет индивидуальные бесшумные элементы управления или ESC RX-MUX управления
Аналоговые входы для напряжения/тока 2 батарей
2 дополнительных аналоговые входные сигналы
Мощность модуля: 4,9 ~ 5,5 В
Максимальное входное напряжение: 6 В
Максимальный ток чувствительности: 120A
Вход питания USB: 4,75 ~ 5,25 в
Вход сервопривода: 0 ~ 36 V
Работая temp. ~ 40 ~ 85C
Температура хранения. -40 ~ 85C
CE
FCC, аддитивного цветового пространства
Соответствует RoHS (без свинца)

Информация об упаковке:
Размер посылка: 125x85x50 мм/4,92x3,35x1,97 дюйма
Вес посылка: 168 г/5,93 унций

Посылка включает в себя:
1 x Pixhawk4 с Пластик чехол
1 x плата управления питанием Pixhawk 4
1 x разветвитель IEC
3x6-6 pin кабель (питание)
2x4-4 pin кабеля (CAN)
1x6-4 pin кабель (для передачи данных)
2x10-10 pin кабеля (ШИМ)
1x8 до 8-ми штифтовый кабель (AUX)
1 х PPM/SBUS out кабель
1 х кабель приемника XSR
1 x Приемник DSMX кабель
1 х кабель приемника SBUS
USB кабель (1 шт.);
1x6*3 2,54 мм Шаг горизонтальный штифт
1x8*3 2,54 мм Шаг горизонтальный штифт
1 x набор пены
1 x Руководство по быстрому запуску Pixhawk4
1 х плата управления питанием Руководство по быстрому запуску
