GEPRC тройной подачи патч массив антенна RP-SMA/SMA 5,8G 14dBi круговой поляризационный для FPV гоночного дрона RC DIY хобби модели

Описание

GEPRC тройной подачи патч-Массив антенна RP-SMA/SMA 5,8G 14dBi для FPV гоночного дрона RC DIY хобби модели

Введение:

Тройная антенна патч-массива-направленная циркулярно поляризованная антенна на основе оригинальной тройной подачи патч-антенны. В нем используется набор из семи Соединенных патчей для достижения значительно большего усиления. Поскольку Ширина луча достаточно узкая, эта антенна не рекомендуется для общего FPV, но она отлично подходит для дальних полетов.

МоделированиеИзмерениеКомментарий

Центральная частота5,8 ГГц5,8 ГГц ± 100 МГц

Пропускная способность660 МГц (5,47-6,13 ГГц)950 МГц ± 100 МГц

МатчS11 <-30 дБ, VSWR <1,065S11 <-20 дБ, VSWR <1,22

Осевой коэффициент1,05 (0,38 дБ)1,10 (0,83 дБ)

Коэффициент усиления антенны14,4 dBi14,0 dBi

Половинный beamwidth силы30 °30 °Горизонтальный и вертикальный

Эффективность излучения75%74%

Главные особенности:

Радиационная эффективность хорошая. Большинство FR4-based патчей очень эффективны, потому что FR4 очень хреново на 5,8 ГГц. Кроме того, большинство антенн массива имеют более высокие потери в питательной сети. В этом дизайне используются Соединенные патчи, чтобы сохранить сеть питания простой и уменьшить эти потери.

Очень хорошее осевое соотношение, не только перпендикулярно Заплатке, но и эксцентрично.

Высокая выгода, но не выше, чем загадка из массива с 7 элементами. Это вызвано тем, что Максимальное увеличение коэффициента усиления приводит к высоким боковым размерам и более низким коэффициентам валов.

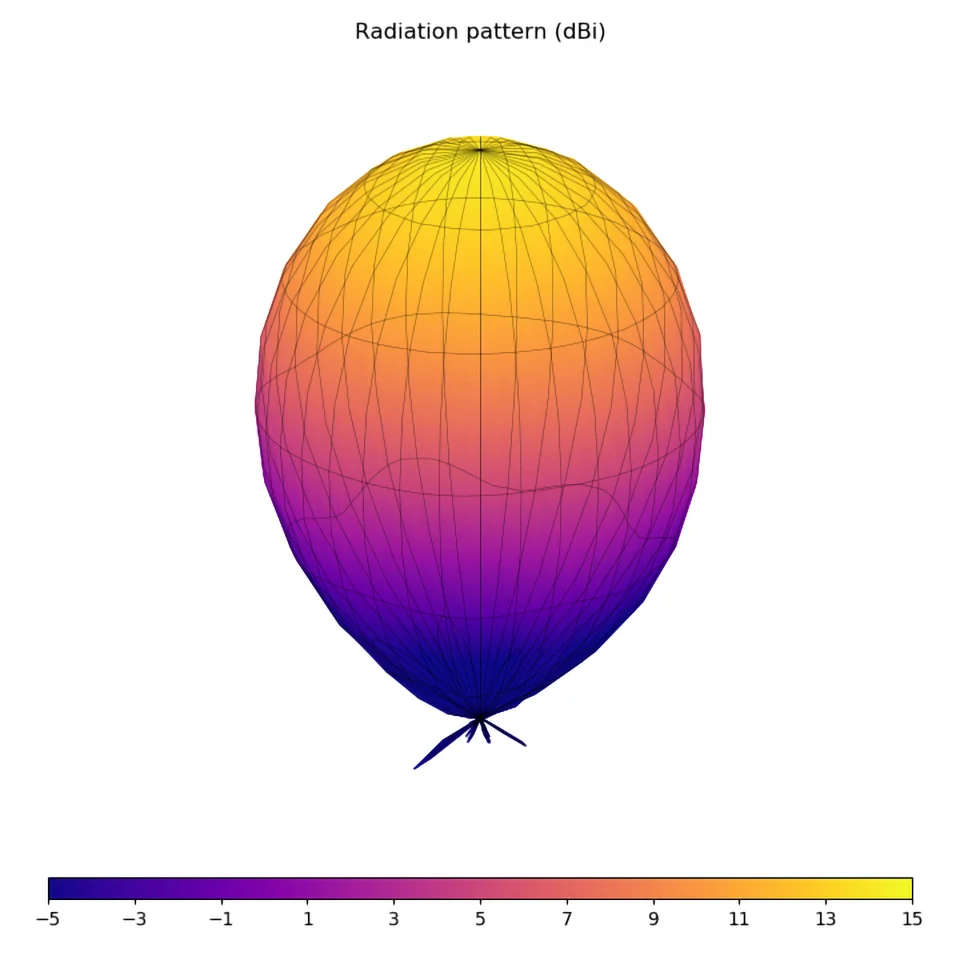

Очень низкие боковины, почти вся энергия концентрируется на основной поверхности. Это увеличит ширину основной части, но увеличит некоторую выгоду.

Посылка включает в себя:

1 х Тройная антенна блока питания

1 х кабель адаптера (SMA или RP-SMA)
