Herelink 2,4 GHz длинный диапазон HD двойной HDMI 1080P 60fps видео QGC система передачи встроенный wifi& gps& 4950 mAh Lipo аккумулятор

Новый Herelink 2,4 GHz длинный диапазон HD двойной HDMI 1080 P 60fps видео QGC система передачи встроенный wifi & gps & 4950 mAh Lipo аккумулятор

Особенности

Поддерживает двойной HDMI 1080 P 60fps видео вход, который может быть изменен через интерфейс QGC.Двойной Сигнал S. bus для одновременного управления автопилота и панорамирования/наклонные камеры.Встроенная цифровая передача и передача изображения могут одновременно передавать летные данные автопилота и изображение, выходное камерой на пульт дистанционного управления.Встроенная наземная станция QGC с открытым исходным кодом с адаптируемым apm и прошивкой px4 для функции прямого полета.Отдельные команды Mavlink кнопки для камеры и каналов колеса прокрутки.Пользовательская Кнопка канала и назначение значения ШИМ.

Подробная информация о продукте

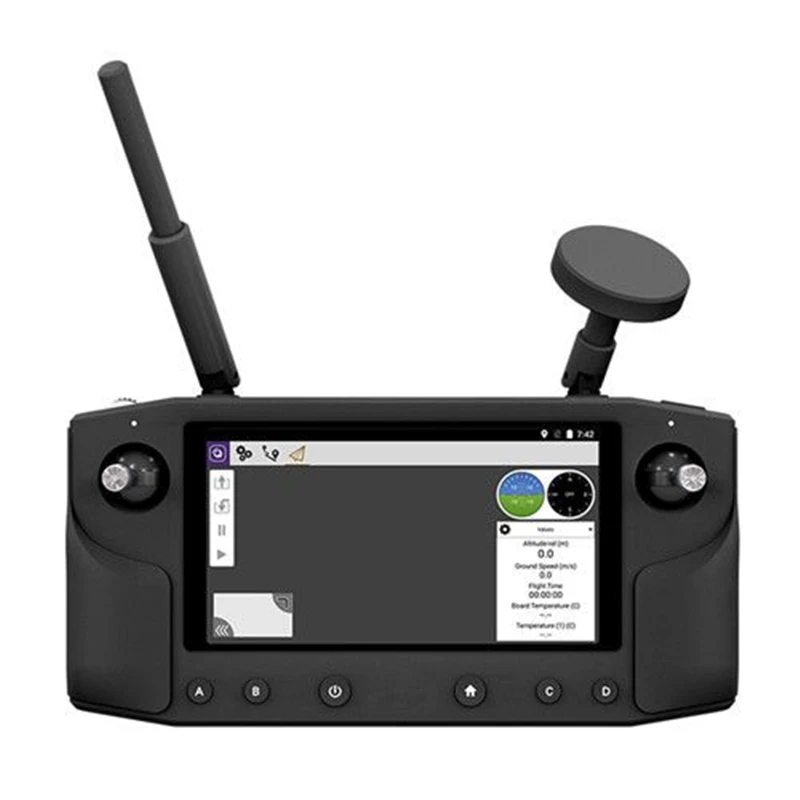

Информация об аппаратном оборудовании воздушного блока и контроллера:Процессор: SoC-Pinecone S1 AP: 4 больших ядра, Cortex A53, 2,2 ГГц 4 небольших ядра, Cortex A53, 1,4 ГГц GPU: 4 ядра, Mali-T860 SDR: A7 + DSP память: Sky: LPDDR3: 1 Гб земля: LPDDR3: 2 Гб небо/земля: EMMC: 4 ГбДальность передачи: FCC 20 км CE/SRRC 12 км задержка передачи изображения: ≤ 110 мс передача изображения: 720 p @ 30 кадров в секунду 1080 p @ 30/60 кадров в секунду передачаЧастотный диапазон: 2,4 ГГц ISM Чувствительность приема:-99dBm @ 20 МГц BW восстановление помех: <1 sВоздушный единица измерения-сантиметрВнешний вид: основная плата + видео дочка + структура радиочастотной дочкиСреди них Дочерняя плата видео завершает функцию входного моста сигнала HDMI.Дочерняя плата RF завершает функцию передачи и приема сигналовСоединение разъема M2 (E) между дочерней платой и сердечникомРазмер: 78,5x30x13 ммMicro HDMI x 2: вход для внешних видеосигналов камеры2 Pin интерфейс x 1: 5 V-12 V входной интерфейс питания3 Pin интерфейс x 1:3. 3 V/5 V уровень UART интерфейс4-контактный интерфейс x 1: два 3,3 V уровня RC выходных разъемов (S. bus в фазу, S. bus инвертирующий или PPM выходной сигнал, Клемма заземления управления)Micro USB x 1: для отладки обновлений, Поддержка режима OTGЗамочная скважина x 1: для сброса частоты и состоянияИндикатор x 2: используется для указания частоты и состояния изображенияMMCX антенна jack x 2: используется для передачи сигнала и наземной связиПолоса пропускания сигнала: 20 МГц/10 МГцПотребляемая мощность: среднее энергопотребление одностороннего модуля составляет менее 4 Вт• Питание:Корпус: пластикРазмеры: 217 × 106,5 × 31 мм (вся машина не содержит внешней антенны и коромысла)Экран: 5,46 дюйма, 1080 P, 16 миллионов цветов, емкостный сенсорный экранАудио: Встроенный динамик × 1, встроенный микрофон × 2Пульт ДУ: качалка × 2, колесо прокрутки × 1, нижняя кнопка × 6, с подсветкой, верхняя кнопка × 1 (справа)Связь: BT/wifi/gps 2,4G карта передачи землиИндикаторный светильник: верхняя Трехцветная лампа × 2 (слева, справа)Интерфейс: MicroUSB×1, TFlash×1 (поддерживает максимальное расширение 64G)Антенна: ориентированная (5dBi) × 1 съемная, всенаправленная (2dBi) × 1 съемнаяВстроенная антенна wifi, встроенная антенна gps, внешний интерфейс антенны gpsМощность: встроенный аккумулятор Lipo 4950 мАчЗарядка: Поддержка микро-usb порта 5 в 2 АПотребляемая мощность: Средняя потребляемая мощность не превышает 4 Вт (работает только передача изображения, средняя яркость экрана, WiFi выключен, gps выключен)Для Herelink аппаратных изменений не будет. Только обновление программного обеспечения. Спасибо!

Деталь упаковки

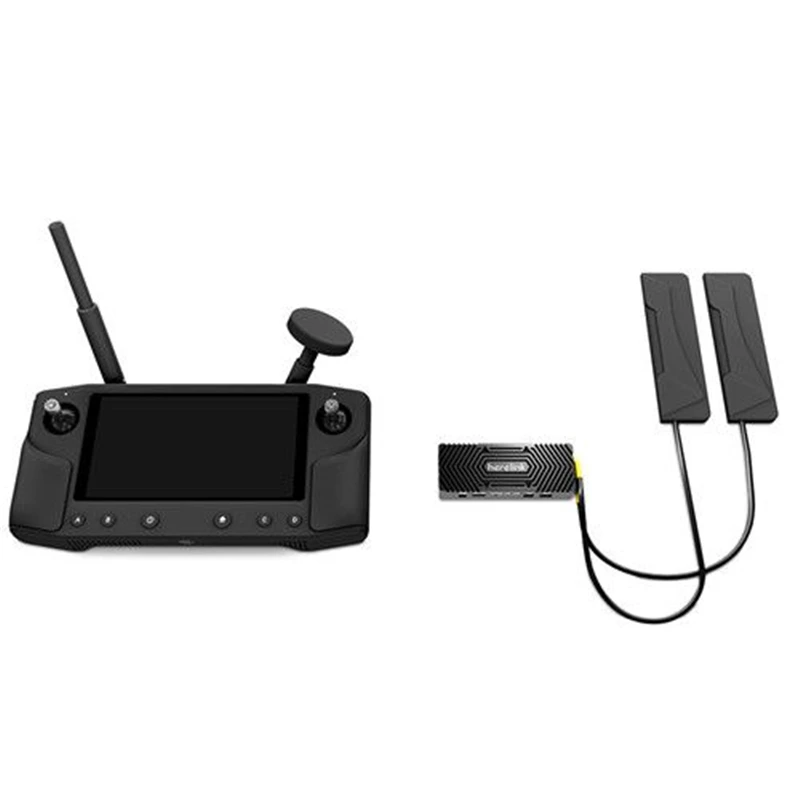

Herelink 2,4 GHz длиннодиапазонная HD система передачи видео x 1

Детальные изображения
