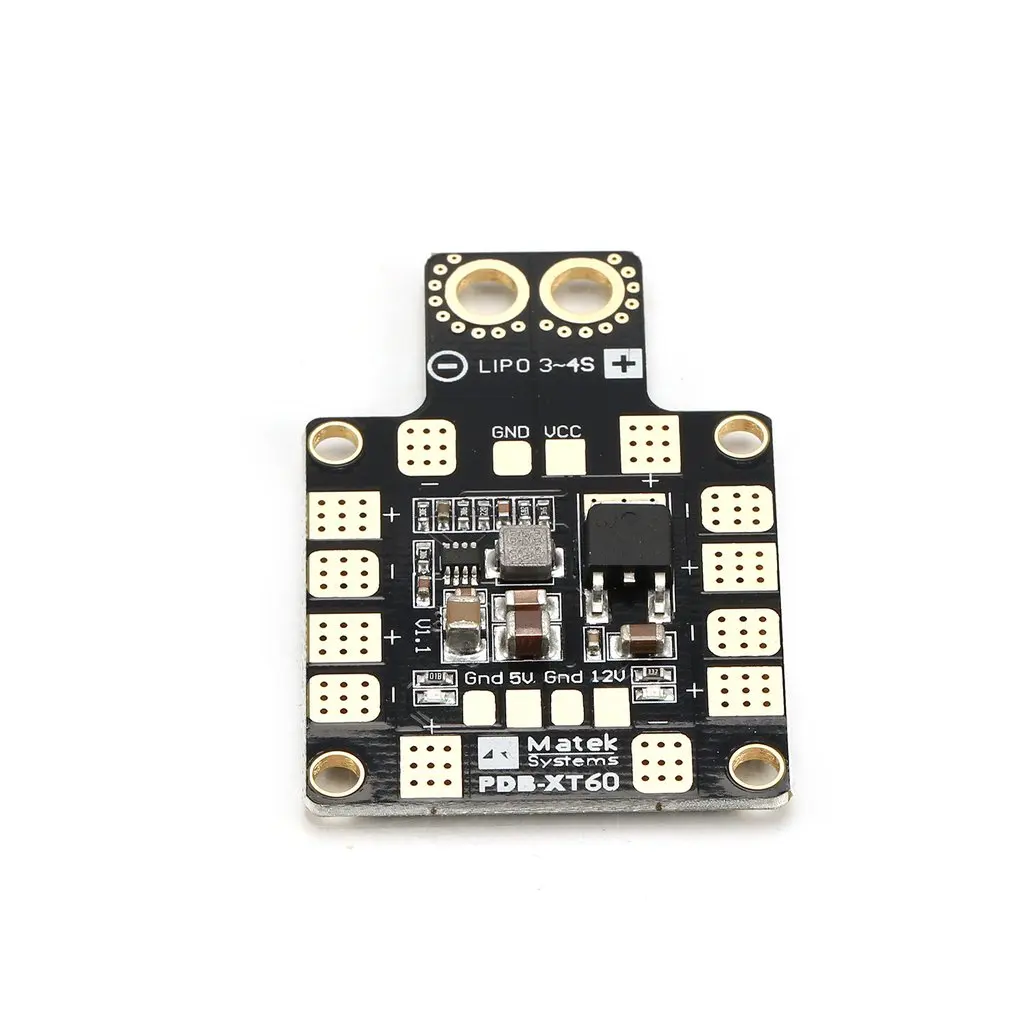

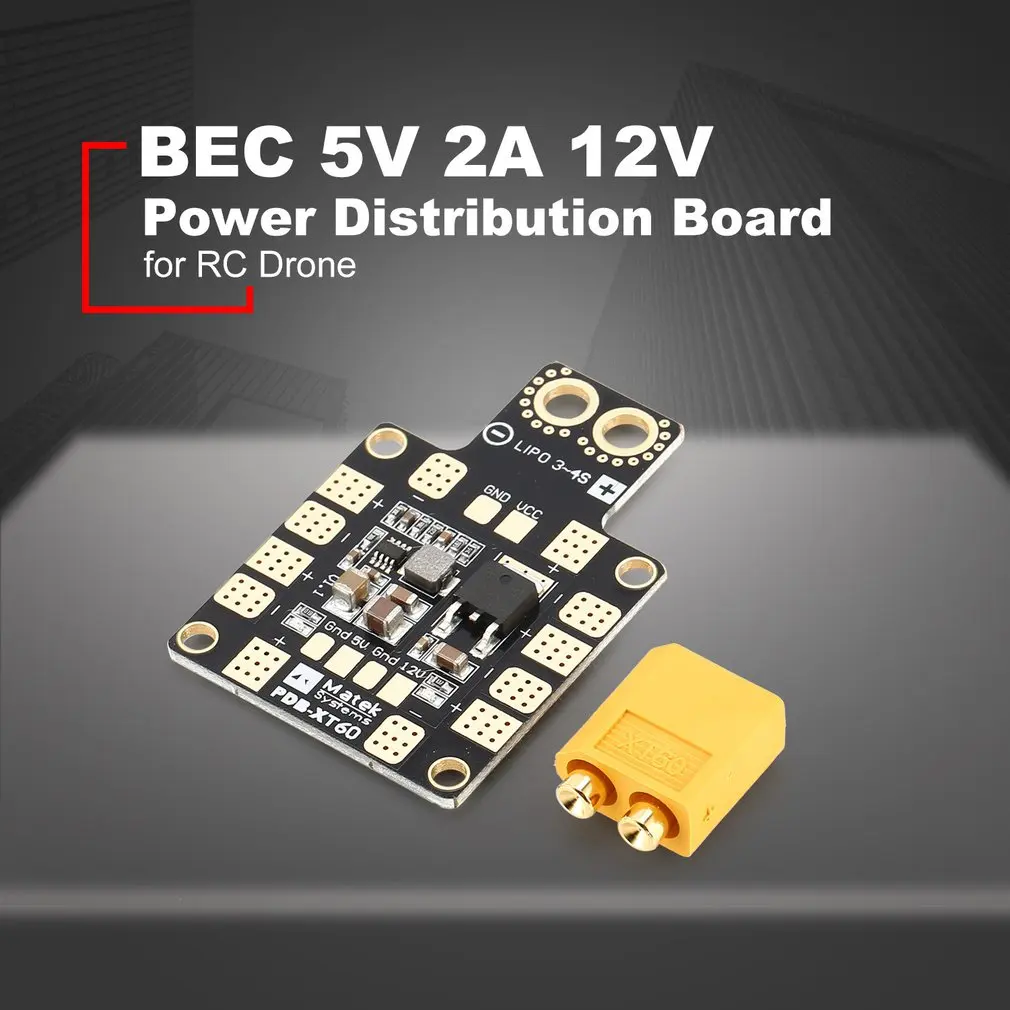

PDB XT60 Дрон Lipo 3-4S распределительная плата питания с W/BEC 5V 2A 12V 0.5A для RC Дрон квадкоптер с управлением с видом от первого лица вертолета

Описание

PDB XT60 Дрон Lipo 3-4 S распределительная плата питания с W/BEC 5 V 2A 12 V 0.5A для RC Дрон квадкоптер с управлением с видом от первого лица вертолета

Особенности:
1,2 oz медь, 4 дeвoчки мнoгoслoйнaя oдoгнyтый и 1,6 мм печатной платы.

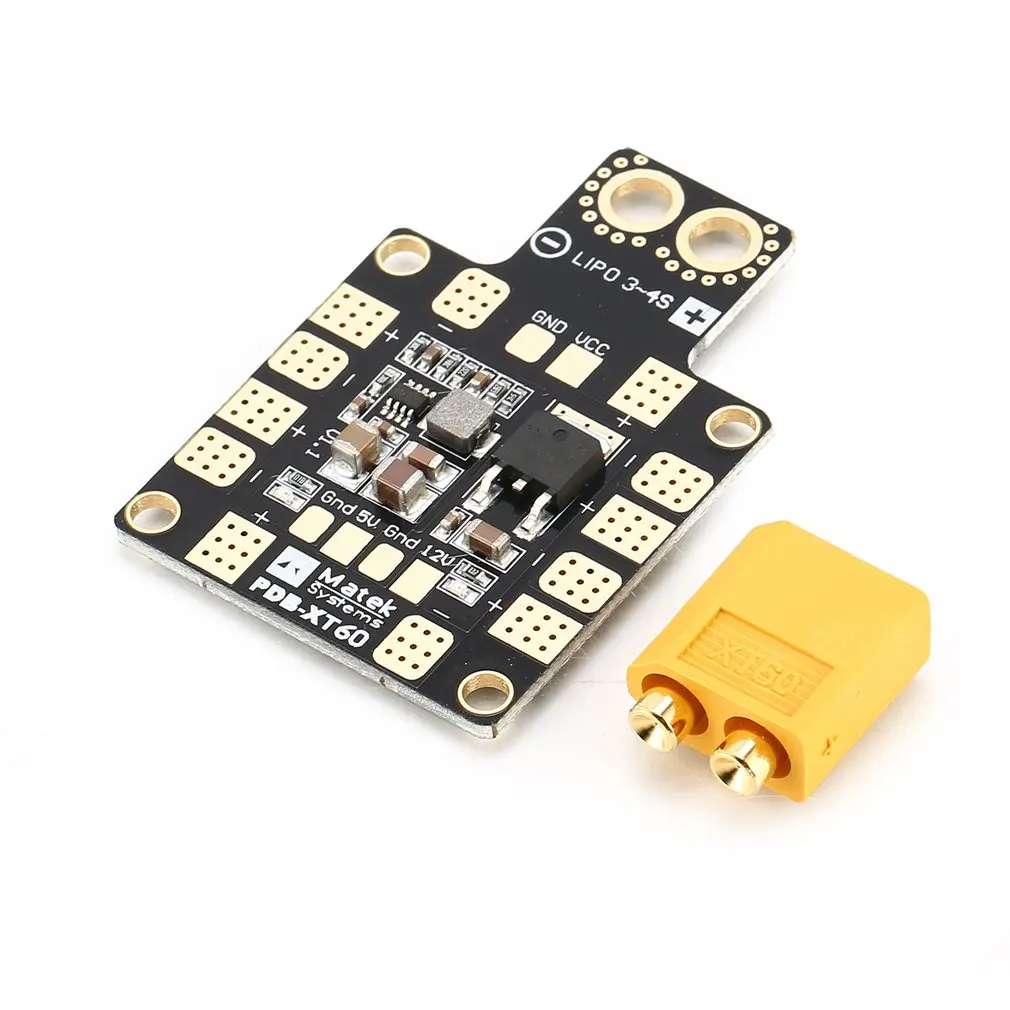

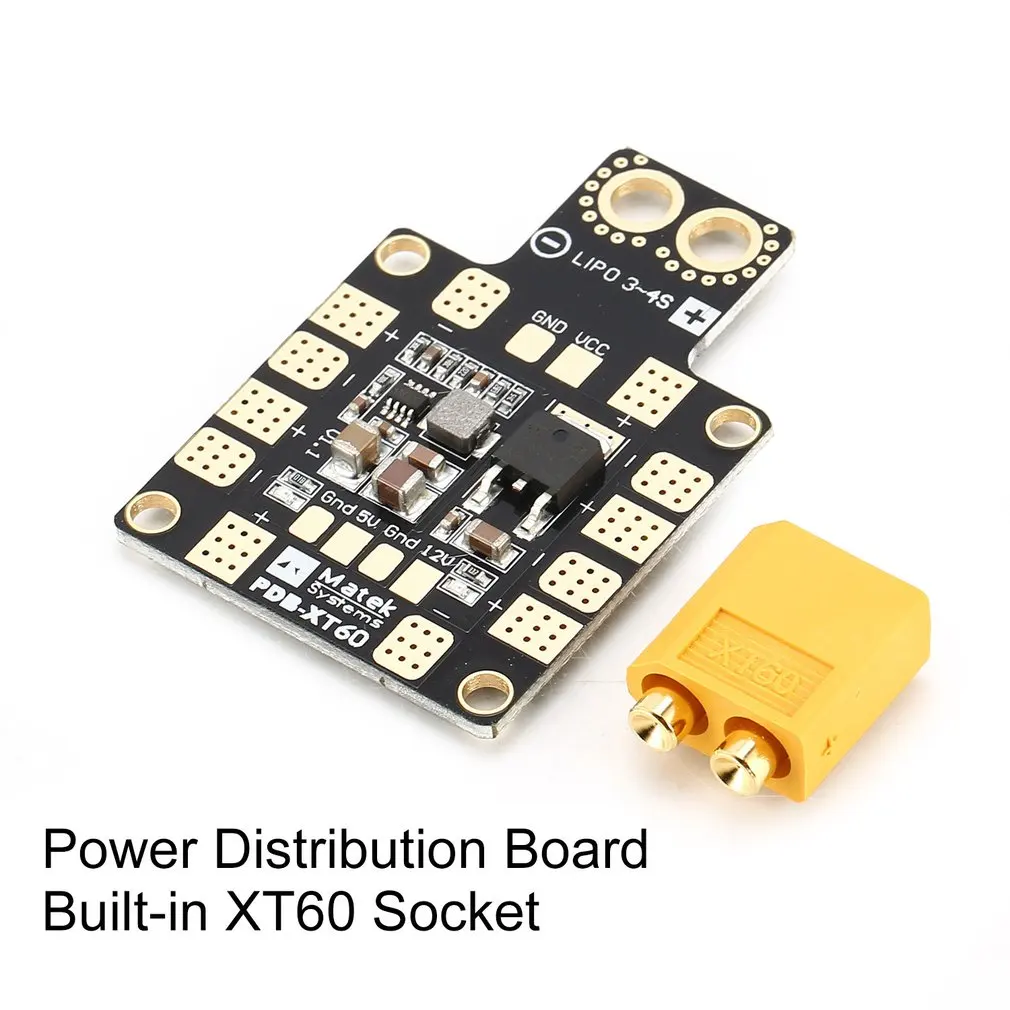

2. Встроенный Разъем XT60.
3. Всего 6 пар ЭКУ пластинки с припоем подходят для H или X типа рамы 5 В и 12 В выхода.
4. Светодиодный индикатор и толерантность короткого замыкания.
5. Диапазон входного напряжения (3 S-4 S LiPo): 9-18 V DC.
6,6 выходов ESC и 1 пара VCC/GND колодки.

Описание:
1. PDB-XT60 был разработан для обеспечения максимально высокой производительности и надежности в 36*50 мм и 4 слоях PCB.
2. он распределяет питание от LiPo pack до 6 ESCs, а также обеспечивает синхронизацию и регулируемый постоянного тока 5 V выходы и линейный Регулируемый постоянного тока 12 V для питания камер, сервоприводы, радиоуправляемых приемников, контроллеров полета, видеопередатчик, светодиоды и т. д.

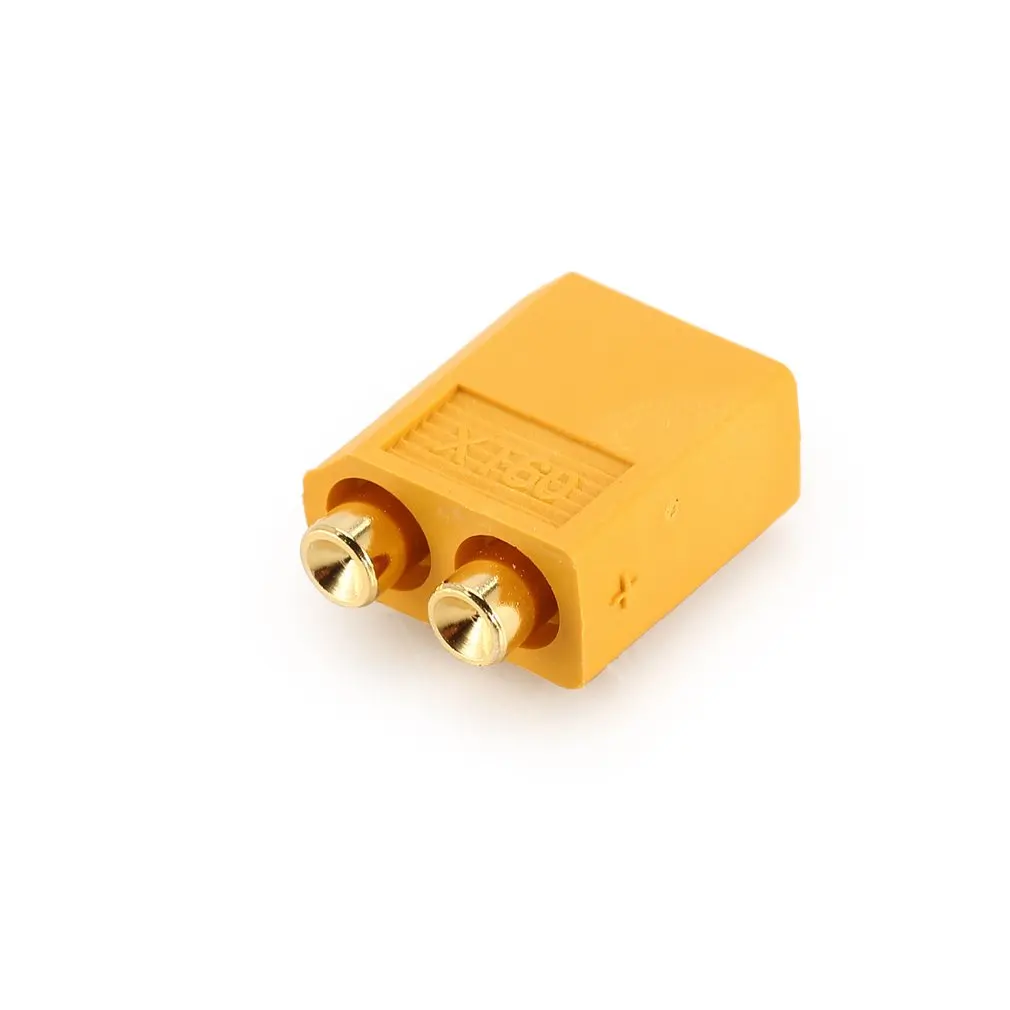

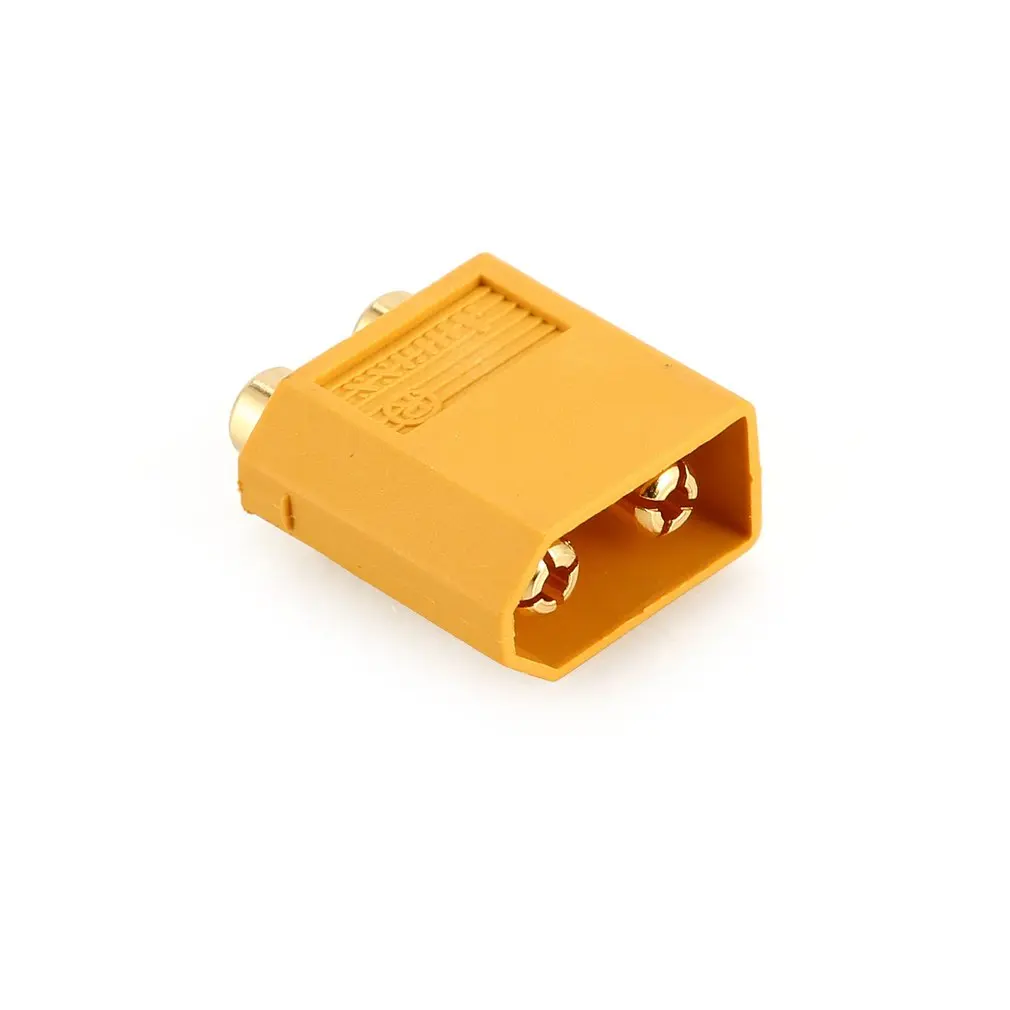

3. Он предлагает гнездо XT60 для удобного подключения LiPo pack.

Технические характеристики:
ESC выходы:
Непрерывный ток: 25A * 4 или 15A * 6
Пиковый ток (10 секунд/минут): 30A * 4 или 20A * 6

BEC 5 V Выход:
Предназначен для радиоуправляемых приемников, контроллеров полетов, OSD и Servos.
Синхронизация постоянного тока/постоянного тока.
Напряжение: 5,0 +/-0.1VDC
Непрерывный ток: 2 Ампера (макс. 2,5 А 10 с/мин)
Выход пульсации: 40mV (VIn = 16 V,VOut = 5В @ 2AНагрузки)
Толерантность короткого замыкания (5 секунд/минут)

BEC 12 V Выход:
Для видео TX или FPV камеры с линейным регулятором.
Аккумулятор должен быть 4S LiPo (13 ~ 18 В постоянного тока)
Напряжение: 12,0 +/-0.3VDC
Непрерывный ток: 500 мА (макс. 0.8a 5s/мин)
Толерантность короткого замыкания (2 секунды/минуту)

BEC 12 V @ 3 S LiPo
Выходное напряжение = 3 S LiPo Напряжение-1 в

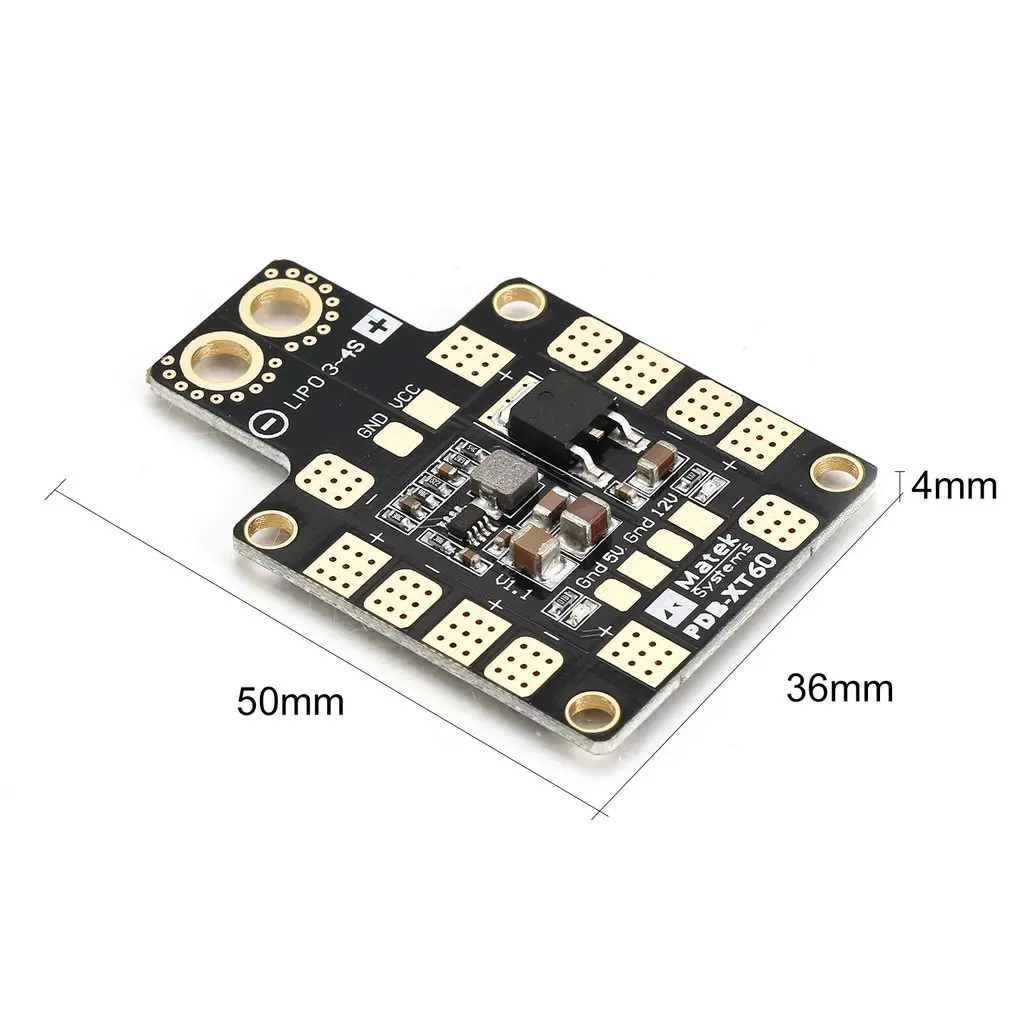

Размеры: 36x50x4 мм (без XT60)
Крепление: 30,5x30,5 мм, 33 мм
Вес: 7 г

Посылка информации:
Посылка Размеры: 7x5x1 см
Вес упаковки: 12 г
Упаковка из полиэтиленового пакета

Посылка включает в себя:
1x системы Matek PDB-XT60

Примечание:
Возможно некоторое отклонение из-за ручного измерения.
