F450 450 мм Квадрокоптер рамка Комплект 30A 2-6S OPTO ESC 2212 920KV двигатель PIXHAWK 2.4.8 управление полетом M8N gps I2C PPM RGB модуль OSD

Описание

F450 450 мм Квадрокоптер рамка Комплект 30A 2-6S OPTO ESC 2212 920KV двигатель PIXHAWK 2.4.8 управление полетом M8N gps I2C PPM RGB модуль OSD

Pixhawk PX4 автопилот PIX 2.4.8 32 бит Контроллер полета:

Особенности:

1. Усовершенствованная 32-битный ARM CortexM4 высокопроизводительных процессоров, может работать NuttX RTOS операционной системы в режиме реального времени;

2. 14 PWM/сервовыход;

3. Интерфейс шины (UART, I2C, SPI, CAN);

4. Интегрированный резервный источник питания и резервный контроллер сбой, основной контроллер не в состоянии к резервному контролю безопасен;

5. Обеспечить автоматические и ручные режимы;

6. Обеспечивает резервный вход питания и аварийное переключение;

7. Многоцветный светодиодный свет;

8. Обеспечить многотоновый зуммер интерфейс

9. Micro SD запись данных полета;

Технические характеристики:

Микропроцессор

1,32 2 Мб flash STM32F427 Cortex M4, с аппаратным плавающим устройством обработки

2. Частота: 168 МГц, 256 K ram

3,32 STM32F103 резервного копирования сопроцессор

Сенсор

1. L3GD20 3-осевой цифровой гироскоп 16

2. LSM303D 3-осевой акселерометр 14/магнитометр

3. MPU6000 6-осевой акселерометр/магнитометр

4. MS5607 прецизионный барометр

Интерфейс

1. 5 высоковольтный совместимый UART 1, 2 с аппаратным контролем потока

2. 2 может

3. Спутниковый ресивер Spektrum DSM/DSM2/DSM-X совместимый вход

4. Futaba SBUS совместимые входы и выходы

5. Вход сигнала PPM

6. RSSI (PWM или напряжение) вход

7. I2C

8. SPI

Вход 9.3.3 и 6,6 VADC

10. Внешний интерфейс MICRO USB

2212 920KV бесщеточный мотор:

Описание:

Тип: 22*12

KV: 920 rpm/V

Напряжение: 7-12 В постоянного тока

Вес: 60 г

Цвет: белый/черный

30A 2-6 S OPTO ESC:

Особенности:

1. Специально оптимизированная прошивка ESC, ESC имеет очень хорошую совместимость;

2. Высокоинтеллектуальная, Адаптивная способность, Чрезвычайно простая в использовании;

3. сигнальная линия дроссельной заслонки-это витая пара, медный провод для снижения перекрестного сигнала, генерируемого 4, поддерживает скорость обновления до 621 Гц до сигнала дроссельной заслонки, совместимый с различными полетами управления (Примечание: более 500 Гц сигнал дроссельной заслонки-это все нестандартные сигналы)

5. Используйте MOSFET специальный чип драйвера, производительность и стабильность далеко за пределами цепи вождения с встроенными дискретными компонентами

ESC Параметры:

Конт. • Сила тока: 30A

Макс. Ток: 40A

BEC: No (OPTO ESC)

Li-ion/Li0poly: 2-6 S

Вес: 28,5 г (с разъемом банана)

Методы программирования:

После включения питания, сделайте дроссельную заслонку самой большой, и в свою очередь, она выслушивает 2 капли, 3 капли и 4 капли. Когда вы услышите 2 капли, минимальная дроссельная заслонка-это узнать ход дроссельной заслонки. Когда вы услышите 3 капли, дроссельной заслонки воспроизводится с минимальным на включение/выключение синхронная ректификация. Когда вы услышите 4 капли, дроссельная заслонка используется, чтобы сделать минимальный вкл/выкл тормоз.

1. Программирование также ограничено 2-6 S.

2. Этот ESC не может мигать прошивку.

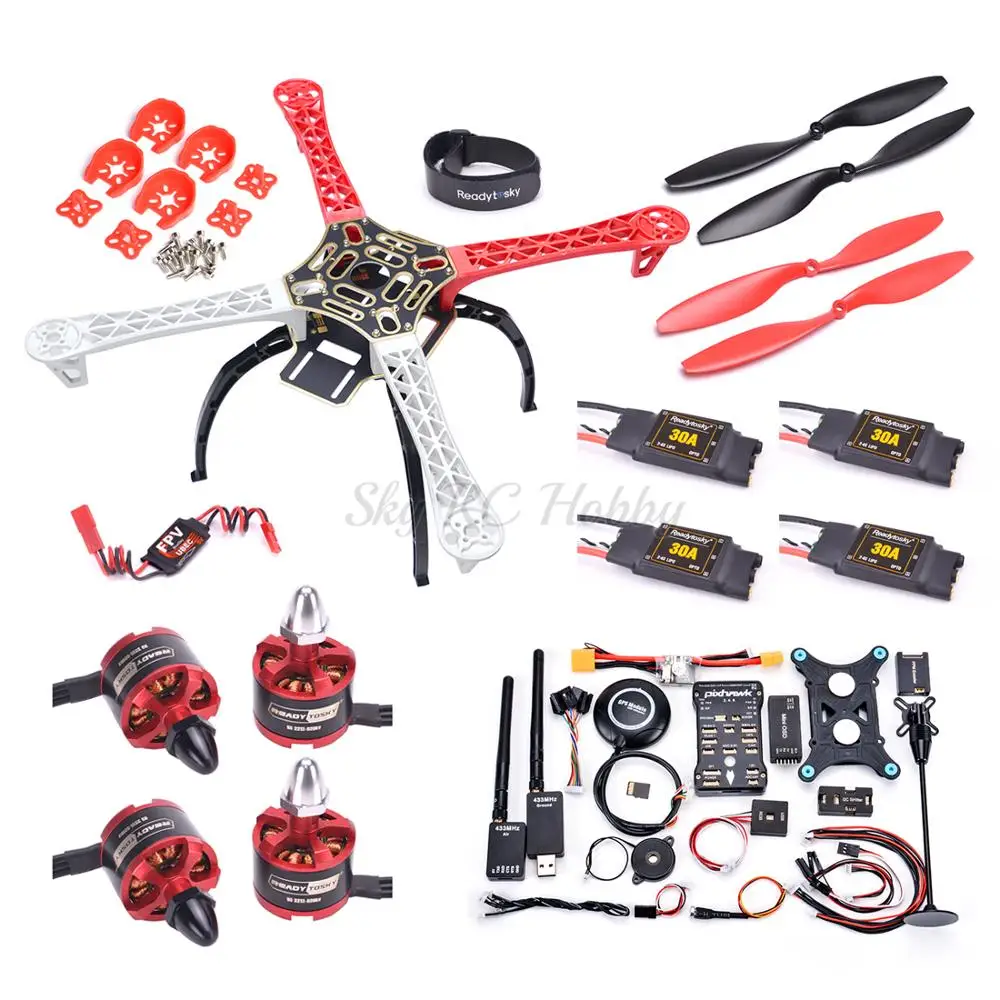

Посылка включает в себя:

1 х F450 450 мм Квадрокоптер Рамка комплект

4x2212 920kv мотор

4 x красная крышка двигателя для мотора серии 22

4 x 30A 2-6 S OPTO ESC

2 пары 1045 пропеллер

1 х 5 в UBEC

1 x ремень батарейка

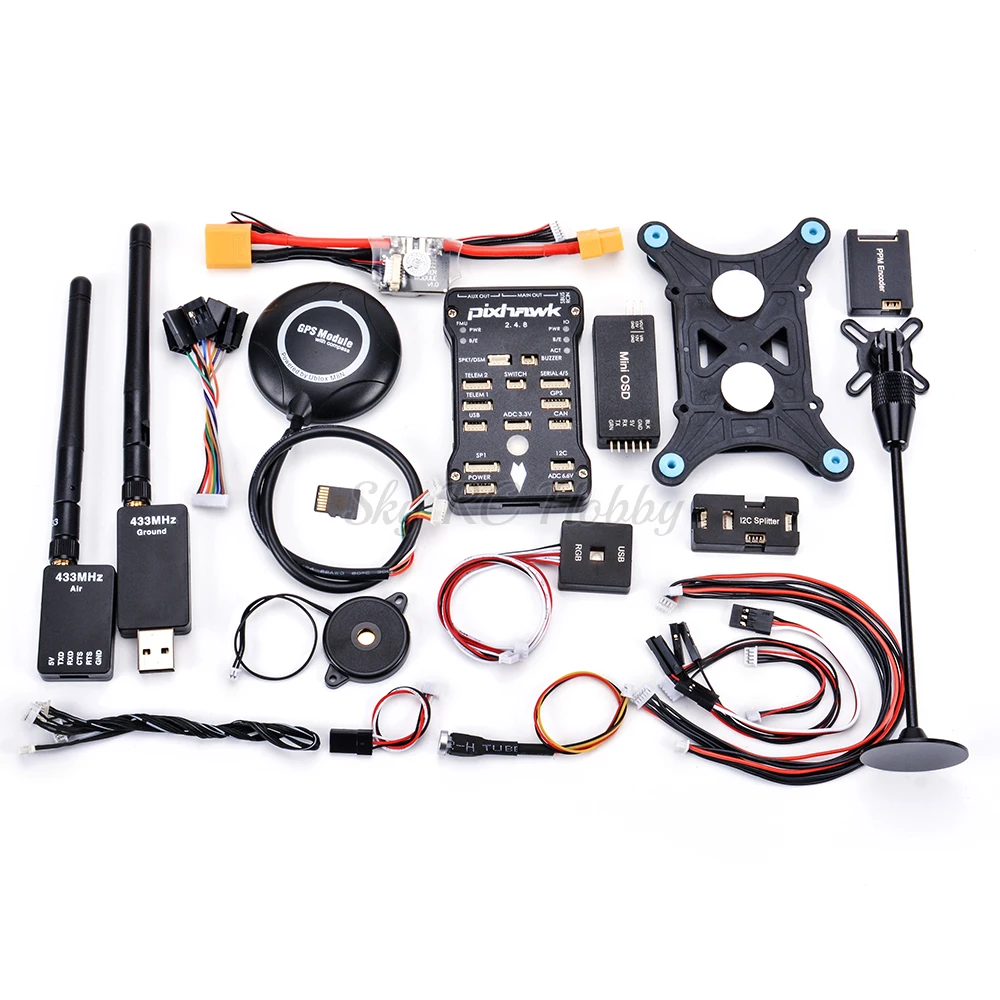

1 х Pixhawk 2.4.8 32 бит рычаг Контроллер полета(Из-за различных производственных партий, есть два вида дизайна Pixhawk, отправить его в случайном порядке.)

1 х амортизатор

1 x Кнопка безопасности иЗуммер

1x4G tf-карта (прошивка IO написана)

1 x Мощность модуль

1 x M8N gps с gps держателем

1 x модуль расширения сплиттера I2C

1 x PPM модуль

1 х мини OSD

1 x модуль rgb

1x433 МГц телеметрический комплект (Если вам нужна Телеметрия на 915 МГц, вы можете оставить нам сообщение при размещении заказа)

Примечание:

Перед подключением к компьютеру, пожалуйста, убедитесь, что sd-карта была вставлена к контроллеру полета сначала, а затем вспышка прошивки, или она не может быть подключена, также светодиодный индикатор не будет светиться.

Перед использованием убедитесь, что вы прочли эти Вики и видео.

Https://www.youtube.com/watch?v=Hdhn0E1hEYc

Https://www.youtube.com/watch?v=uH2iCRA9G7k

Http://ardupilot.org/copter/docs/common-pixhawk-overview.htm
