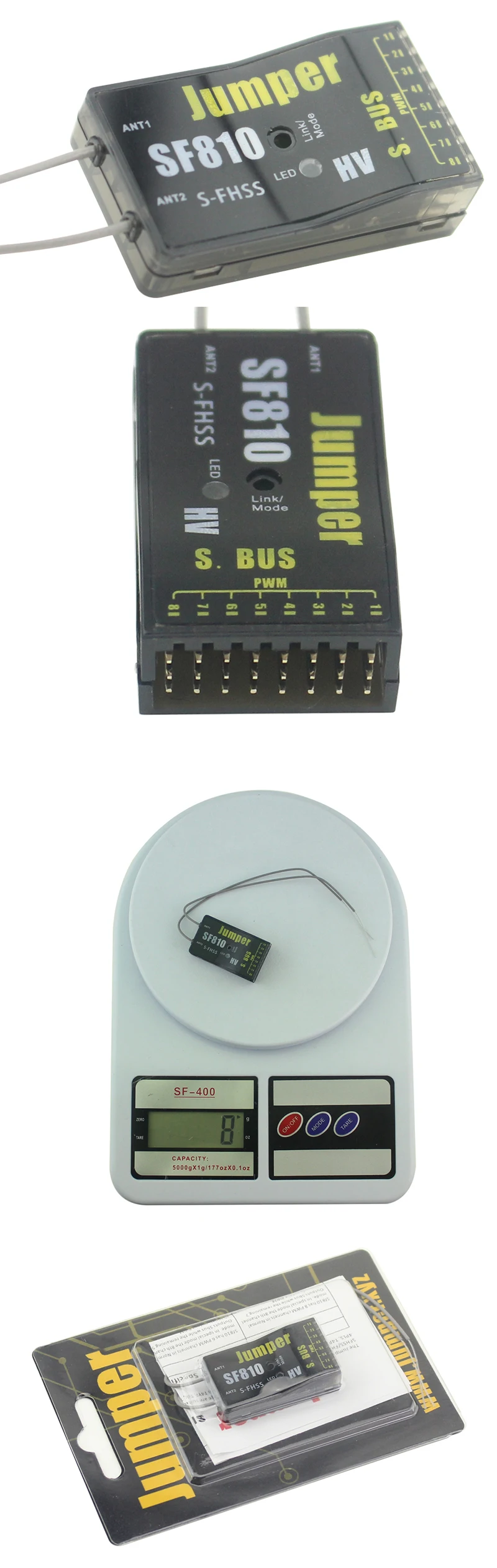

Джемпер SF810 8ch SF610 6ch SF410 мини 4CH S-FHSS приемник SBUS вывод pwm для T8SG Futaba T14SG радиопередатчик дрона с дистанционным управлением

Описание

Джемпер SF810 8ch SF610 6ch SF410 мини 4CH S-FHSS приемник SBUS вывод pwm для T8SG Futaba T14SG радиопередатчик дрона с дистанционным управлением

Джемпер SF 2,4 GHz SFHSS/FHSS совместимый диапазон приемника подходят для FUTABA SFHSS/FHSS 2,4 GHz источников передачи, таких как SFHSS/FHSS протокол режим, совместимый с воздушными системами T4YF, t6J, T6K, T6K, T8J, T10J, T14SG, T18MZ, T18SZ или наземная система 3PL, T3PRKA, 4PLS, T4PX, T4GRS.

Процедура привязки/пары:

Включите передатчик, выберите S-fhss, если это необходимо, нажмите и удерживайте кнопку привязки на приемнике и включите питание на приемнике, когда светодиодный индикатор включится в зеленый цвет, переплет закончен, Теперь вы можете подключить сервоприводы к каждому каналу и проверить правильную функцию от палки и переключить движение на вашем радио.

Небезопасные настройки:

Приемники серии SF имеют небезопасный режим, аналогичный оригинальным приемникам Futaba. Перед тем как совершить полет, мы настоятельно рекомендуем правильно настроить режим fail safe на вашем приемнике. Например, дроссельная заслонка может быть вырезана, если приемник входит в небезопасный режим, чтобы избежать полета модели слишком далеко.

Вывод pwm режим и Sbus Выход Настройка режима n/a

Режим ШИМ (нормальный режим)-все каналы будут выводить ШИМ. Все приемники серии SF настроены на PWM по умолчанию. Режим S. bus (специальный режим)-последний канал приемника выводит S. bus. Все другие каналы будут выводить ШИМ (за исключением SF410 mini)

Меняющихся режимов

Переход от Sbus к PWM совпадает с изменением от PWM до Sbus: Выключите передатчик, светодиодный индикатор горит красным, удерживайте и нажимайте кнопку привязки в течение 6-0 секунд, отпустите кнопку, затем красный светодиодный будет мигать быстро, Нажмите кнопку привязки быстро, чтобы подтвердить, пока красный светодиод все еще мигает.

Проверка режима

Подключите любой стандартный сервопривод к последнему каналу вашего приемника и включите вход на радио. Если сервопривод перемещает приемник в режим ШИМ (обычный режим). Если сервопривод не перемещает приемник в режиме S. bus (специальный режим)

Примечание: Если вы хотите вернуть приемник в обычный режим, вы можете повторно подключить приемник и передатчик.

Светодиодный статус, указанный при нормальном рабочем состоянии:
