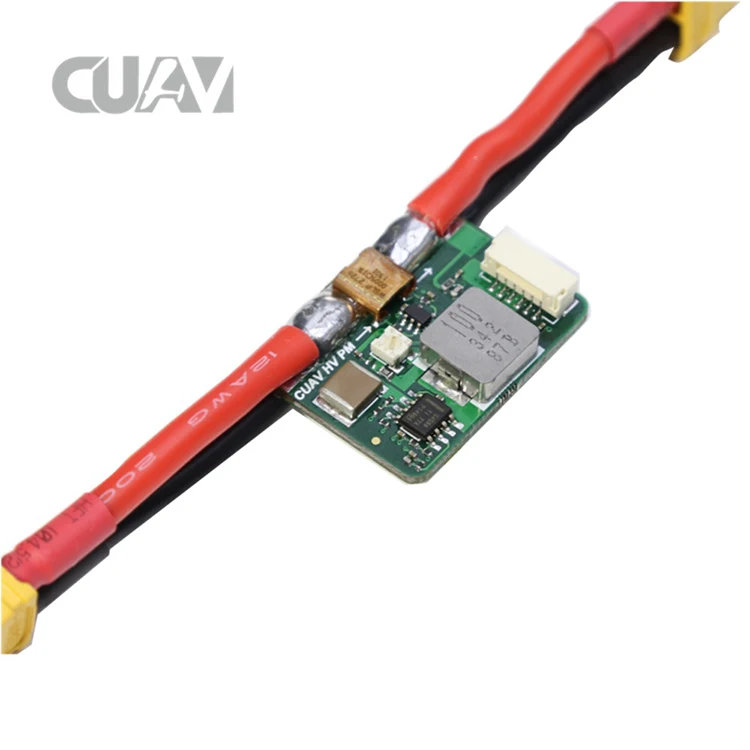

CUAV HV_PM 10-60V Pixhack Pixhawk модуль питания XT60 разъем для радиоуправляемого дрона FPV Racing Прямая

CUAV HV_PM 10-60 V Pixhack Pixhawk модуль питания XT60 разъем для радиоуправляемого дрона FPV Racing Бесплатная доставка Оптовая продажа Прямая доставка

Модуль Cuav hv_pm-это новый высоковольтный модуль питания, независимо Разработанный cuav, который поддерживает более высокое входное напряжение, более точное обнаружение тока и напряжения, и поддерживает более высокий выходной ток

Особенности:

Удерживайте больше высокого входного напряжения: 10 v-60 v (3 s ~ 14 s батарея)

Более точное обнаружение тока и напряжения: точность обнаружения напряжения: +-0,1 в; точность обнаружения тока: +-0.2aA

Поддержка более мощного порта выходной ток: 5А

Максимальный (обнаружение) ток: 60A

Функция:

Обеспечить выход напряжения 5 В и максимальный ток 5а для управления полетом питания

Обнаружение выходного аналогового сигнала тока на управление полетом

Обнаружение текущей системы вывода аналогового сигнала на управление полетом

Из-за того, что Управление полетом PIX ADC максимальное напряжение обнаружения 3,3, так что максимум может поддерживать только 60A Обнаружение тока.

Его использование очень простое, 6 P сигнальная линия в разъем питания управления полетом

Наземная станция настройки:

Используйте USB или цифровое подключение к наземной станции

Начальная настройка> Дополнительное оборудование> детектор батареи

Выберите монитор: 4; датчик 0; APM версия 4; заполните соотношение делителя 18; заполняйте ампер на Вольт: 24

Ручная калибровка напряжения:

Поскольку модуль PM является аналоговый датчик устройства, могут быть некоторые различия

Вы можете откалибровать параметры для лучшей точности

Предкалибровочная подготовка:

1: мультиметр или кольцо BB (использование калибровочного напряжения)

Калибровки напряжение шаги:

1: Используйте питание аккумулятора и подключите к наземной станции

2: Используйте мультиметр или BB для измерения напряжения тока аккумулятора

3: Выберите вариант датчика 0, в измеренном напряжении батареи, входящем в коробку измеренное напряжение, нажмите кнопку мыши или нажмите кнопку TAB, наземная станция автоматически рассчитать коэффициент частичного давления и автоматически сохранить управление полетом записи

4: Калибровка полная, калибровка не требуется.

Посылка включает в себя:

Напряжение тока * 1,

Материально-Размер: 15 см × каблук 10 см × 11 см

Логистический Вес: 0,1 кг/шт.
