Моторный анализатор инструкция по эксплуатации V1.2:

Https://www.skyrc.com/files/71?open=1

Описание:

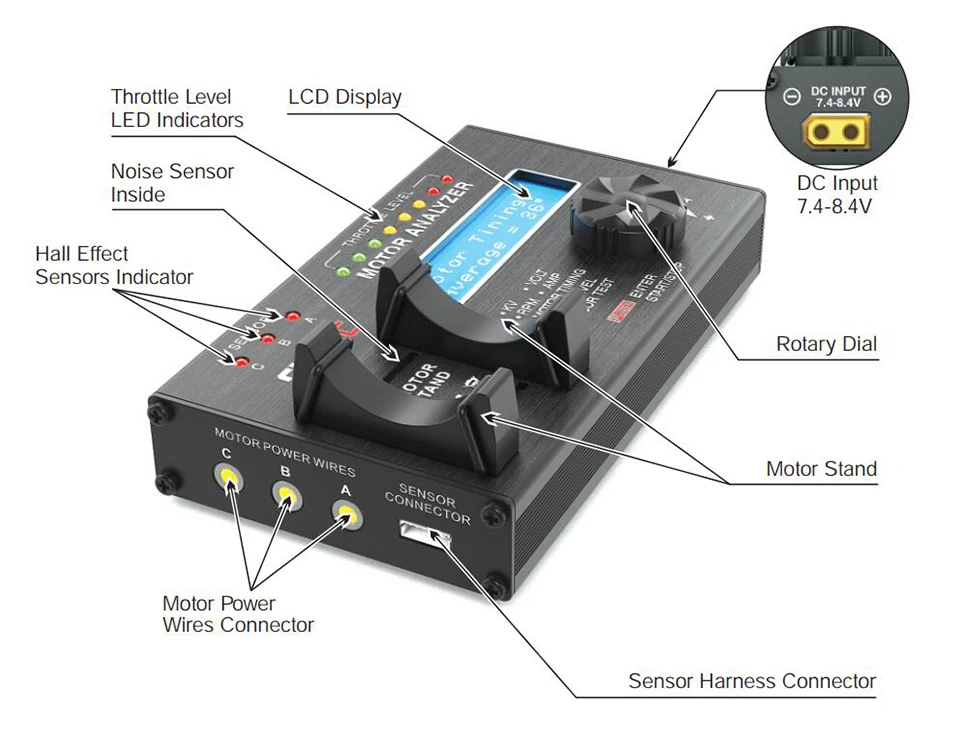

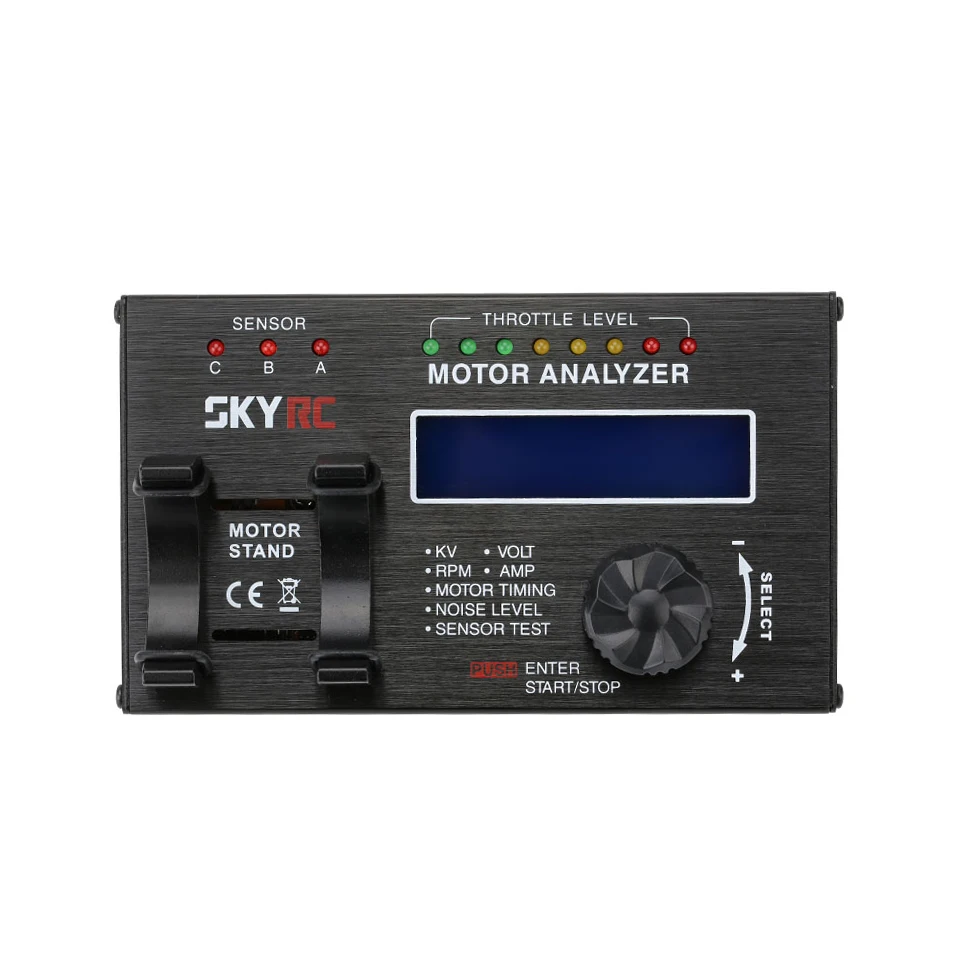

Этот моторный анализатор SKYRC-это прецизионное электронное устройство, специально разработанное для измерения значения KV, об/мин, тока, синхронизации двигателя, уровень шума вибрации и проверка функции датчиков Холла бесщеточного двигателя. Он поставляется с ЖК-дисплеем 2X16 символов, который может отображать в реальном времени измерительное значение датчика или бесщеточного двигателя без датчика.

Функции:

KV измерения

Измерение об/мин

Напряжение измерения

Амперная нагрузка измерения

Проверка времени двигателя (среднее время, фаза A, B, C синхронизации)

Шум уровня

Датчик Холла тест

КВ (об/мин на Вольт) -- показать ротор об/мин/вольт на определенном уровне мощности дроссельной заслонки.

U (Вольт) -- показать входное напряжение для проверки двигателя.

Об/мин (революция в минуту) ---- показать роторную революцию на определенном уровне мощности дроссельной заслонки.

I (AMP)-показывает ток, нарисованный двигателем на определенном уровне мощности дроссельной заслонки.

Синхронизация двигателя -- физический концевой колокольчик, как правило, от 0 до 70 градусов, требует инструментов для поворота сенсорной платы.

Уровень шума -- плохой сборочный мотор, более низкий подшипник и несбалансированный ротор может генерировать вибрацию. Когда двигатель в воздухе вибрирует, он вызывает компрессионные волны в воздухе. Эти волны двигаются от мотора, как звук или шум.

(Вибрационный шум двигателя отрицает производительность двигателя. Измерив уровень шума моторов, вы можете выбрать менее малошумный двигатель.)

Фаза A, B и C Датчик синхронизации-показывает фактическое время трех элементов датчика.

Параметры:

Входное Напряжение: 7,4-8,4 в (рекомендуется использовать аккумулятор LiPo 7,4 V 2 S)

ЖК-экран: Синяя подсветка фона, Белый текст, 16 символов X 2 линии

Поддерживаемый Мотор: бесщеточный мотор sensor/ sensorless (2 полюса до 36 полюсов)

Сила тока менее 30А при 8,4 в без загрузки

Кв точность значения: +/-3%

Точность синхронизации двигателя: +/-4%

Диапазон измерения уровня шума: 60dB-120dB

Размер: 136,5x80,6x24,5 мм

Вес нетто: 282 г (без кабеля)

Посылка Размер: 17x12,5x5,5 см

Вес упаковки: 453 г

Упаковка: оригинальная коробка SKYRC

Посылка включает в себя:

1 x бесщеточный анализатор двигателя SKYRC

1 x кабель датчика двигателя

3 x кабели для двигателей с разъемом банана и зажимом крокодила

1 x входной кабель питания постоянного тока с разъемом XT60 и разъемом banana

1 x входной кабель питания постоянного тока с разъемом XT60 и соединитель Tamiya

На английском языке (1 шт.) производится вручную
