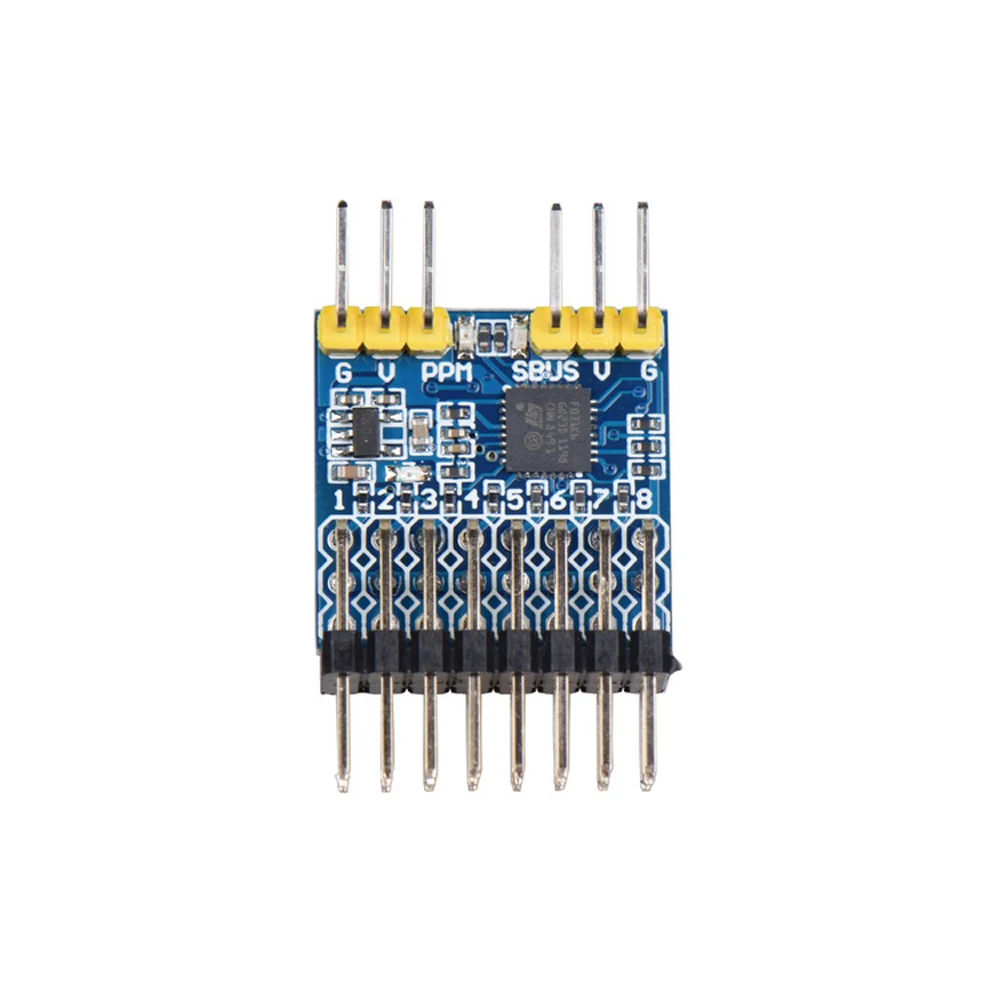

JHEMCU SPP 8CH модуль преобразователя сигнала Поддержка sbus ppm вывод pwm для приемника RC гоночный fpv-дрон модель Запасная часть

Описание

JHEMCU SPP 8CH модуль преобразователя сигнала Поддержка sbus ppm вывод pwm для приемника

Обзор: материнская плата
Высокопроизводительный SPP конвертер произведенный Jinhang электроники, модуль с большим числом значений напряжения дизайн поддерживает до 20 V вход переменного тока, и использует 32-битный однокристальный, чтобы завершить Обнаружение сигнала, обработка и преобразования. Стабильность и скорость намного лучше, чем обычные 8-битный однокристальный и входной сигнал автоматически распознается без ручного. Переключатель, подключи и играй, индикация состояния простая и четкая, поддержка 8 каналов ввода/вывода.
Описание:
Производитель: JHEMCU
Наименование товара: преобразователь сигнала

Входное напряжение: 3,3-20 в

• Сила тока: 15 мА

Размеры: 21*21 мм

Вес: 4,1 г
Канал: 8CH

Вход сигнала:

PPM (CPPM)

ШИМ (общий сигнал приемника)

SBUS (включая R7008SB серии, FrSky и т. Д.)

Особенности:

Входной сигнал SBUS и выход сигналов PWM и PPM одновременно

Вход PWM сигнала и одновременно выход PPM и SBUS сигналов

Входной сигнал PPM и выходной сигнал PWM и SBUS одновременно

• Индикатор:

Когда нет входного сигнала, все три индикатора включены (PPM green, SBUS blue, PWM red)

Индикатор входного сигнала мигает и индикатор выходного сигнала всегда включен.

Например, когда вход сигнала PPM, соответствующий индикатор PPM мигает зеленым, и индикаторы PWM красного и SBUS синего сигнала всегда включены.

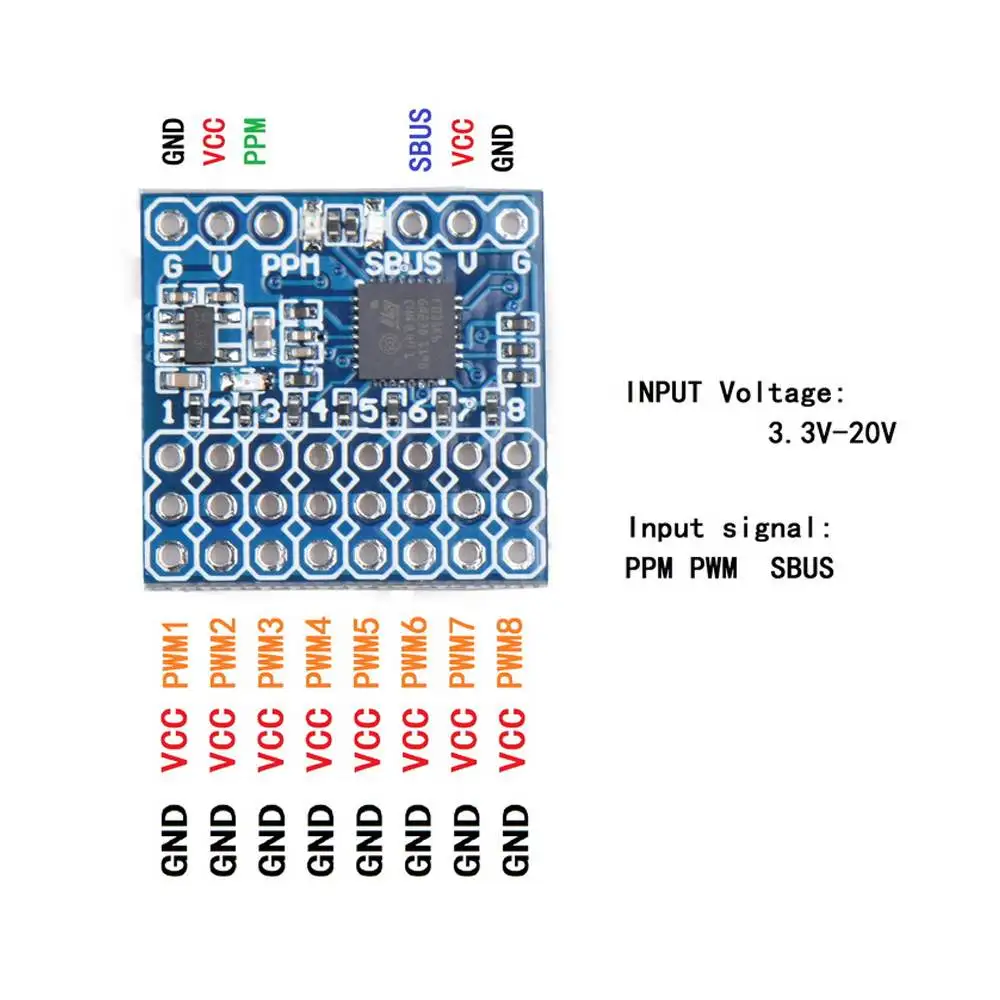

Канал Описание:

1-8 каналов являются PWM входом сигнала или выходными каналами

Канал SBUS-вход сигнала SBUS или выходной канал

PPM канал является PPM входом сигнала или выходной канал

Существует два вида подключения:

Когда один или несколько каналов 1-8 входных сигналов PWM, соответствующий PPM канал Выводит сигнал PPM, и канал SBUS Выводит сигнал SBUS.

Когда канал PPM входит сигнал PPM, он соответствует выходному сигналу PWM 1-8 каналов, и канал SBUS Выводит сигнал SBUS.

В тех случаях, когда SBUS канала входы в SBUS сигнальный, он соответствует, на возраст от 1 года до 8 лет выходной канал PWM сигналов и PPM каналов сигнал PPM.

Примечание: булавки самосварки
Посылка включает в себя:

1 модуль преобразования SPP

1x8 P * 2,54 мм * 3 контактный прямой штырь

1x8 P * 2,54 мм * 3 булавки иглы

1x6 P * 2,54 мм булавки иглы

1x6 P * 2,54 мм контактный прямой штырь
