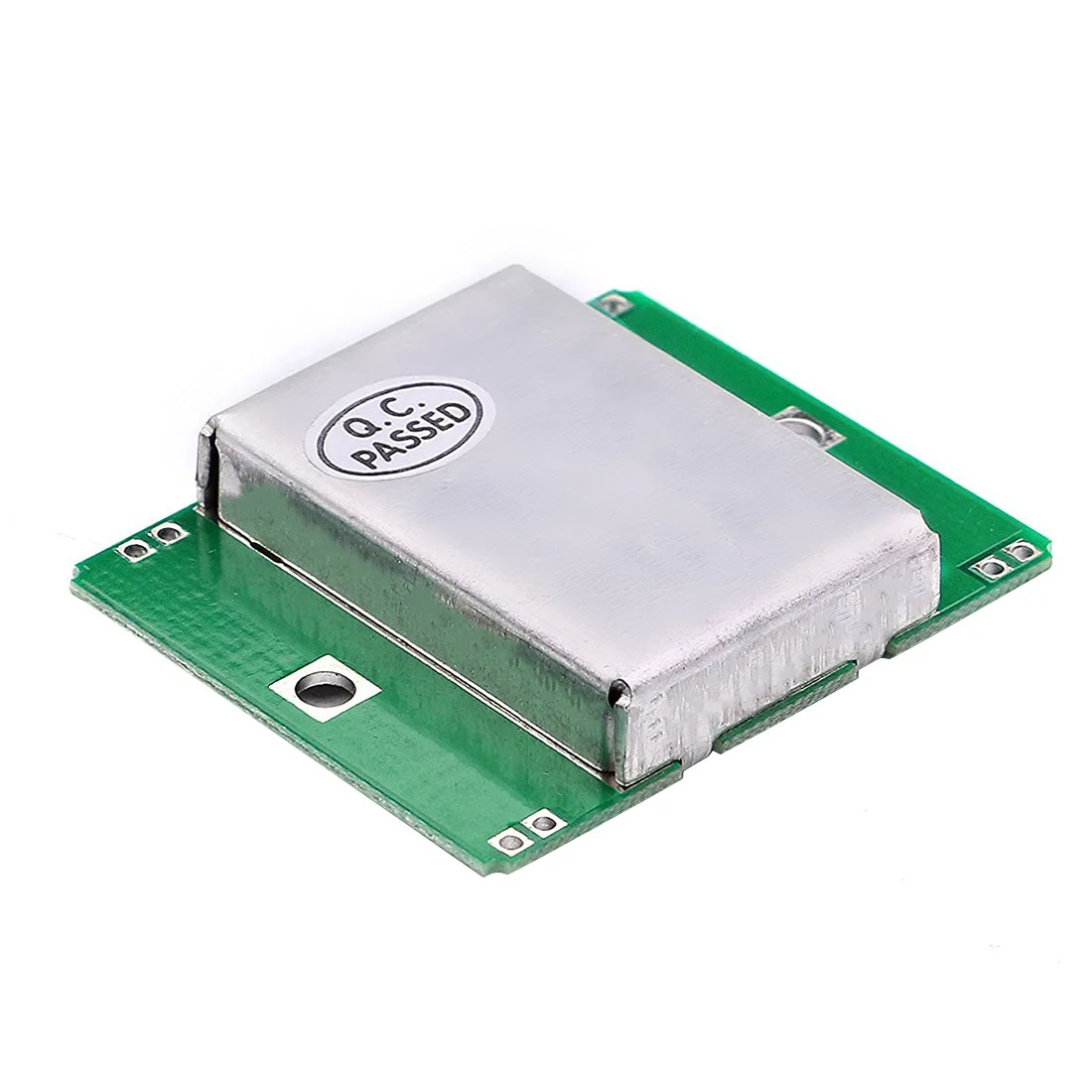

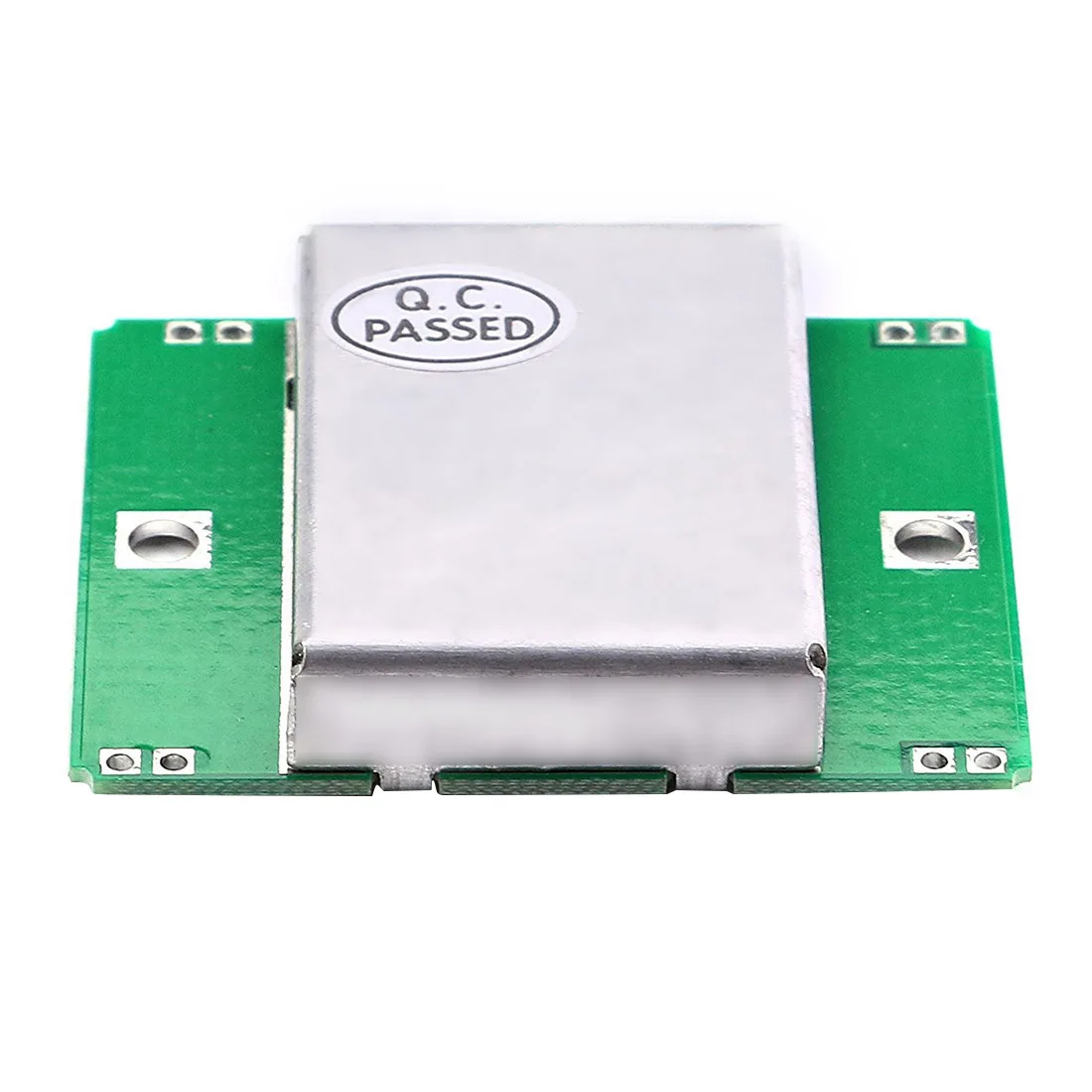

10,525 ГГц доплеровский СВЧ-радар Беспроводной модуль движения Сенсор HB100, микроволновая печь движения Сенсор детектор движения

Описание

10,525 ГГц доплеровский СВЧ-радар беспроводной модуль датчик движения HB100, свч датчик движения Детектор движения

Описание продукта:

Бренд: XT-XINTE

Цвет: зеленый

Размер: 37*45*8 мм

Вес: 10 г

Особенности:

Микроволновой модуль HB100-это СВЧ-детектор объекта, разработанный по принципу допплеровского радара. Он в основном используется в автоматическом дверной контрольный переключатель, система защиты безопасности, автоматическая система управления записью ATM Автоматическая Теллер машина, автоматический сигнал поезда, и т. Д. Место. В HB100 является стандартным 10,525 ГГц доплерометр для микроволновой печи, Радарный Детектор для автомобиля. Этот метод обнаружения имеет следующие преимущества по сравнению с другими товарами из категории Метод обнаружения s:

1. Бесконтактное обнаружение;

2, не зависит от температуры, влажности, шума, воздушного потока, пыли, света и т. д., подходит для суровых условий;

3. Сильная защита от радиопомех;

4. Выходная мощность маленькая, которая не вредна для человеческого тела;

5. Дальность: дальность обнаружения составляет более 20 метров.

Микроволновая печь Применение:

Использование 10,525 ГГц радиочастотный имеет следующие преимущества по сравнению с использованием низкочастотной полосы волны: 1. микроволновая антенна обладает хорошей направленностью при излучаемом излучении, поэтому легко контролировать диапазон СВЧ-зонда. 2. Микроволновые печи более легко смягчаются, впитываются и отражаются во время передачи. При возникновении препятствий, таких как стены, они блокируются. Поэтому такие предметы, как стены и другие препятствия, имеют небольшие помехи.

Источник питания: HB100-питание, обеспечиваемое непрерывным Питанием постоянного тока (CW) и импульсным питанием (PW) режим: HB100 адаптируется к диапазону напряжения 5 В ± 5%. Типичный ток 35 мА (typ) при работе в режиме непрерывной мощности постоянного тока (CW). При работе в режиме с низким импульсом (PW) рекомендуется обеспечить 5 В до HB100, ширину импульса между 5 мкс и 30 МКС (обычно 20 мкс), и частота от 2 до 4 кГц (обычно 2,0 кГц). Импульсный питание. Средний ток импульсного питания от 3 до 10% рабочих циклов составляет от 1,2 ма до 4 мА.

Напряжение импульсного питания должно быть от 4,75 в до 5,25 в. Плоскость импульсного наконечника повлияет на способность обнаружения HB100. Когда напряжение питания превышает 5,25 в, его надежность уменьшается и может привести к выходу RF вне номинальной частоты и постоянному повреждению цепи.

Радиочастотный выход: во всех рекомендуемых режимах работы, радиочастотный выход HB100 очень низкий, работает в безопасном диапазоне, который не создает никакой опасности для человеческого тела. При работе в режиме непрерывной мощности постоянного тока (CW) Общая выходная мощность составляет менее 15 МВт. Плотность выходной мощности составляет 1 mW/cm 2 на 5 мм и 0,72 μW/cm 2 на 1 м. при работе в режиме импульсного цикла 5%, плотность мощности была уменьшена до 50 мкм/см 2 и 0,036 мкм/см 2, соответственно.

Если выход: когда объект перемещается радиально со скоростью 1 м/с относительно поверхности антенны HB100 (сторона не-экран из алюминия-поверхность антенны) в пределах эффективного диапазона обнаружения HB100, если выход HB100 72 Hz/s, Частота импульсного вывода IF приблизительно линейна с относительной радиальной скоростью движения объекта. Выходная амплитуда IF относится к размеру и расстоянию объекта. Когда тестер весом 70 кг и высотой 170 см радиально перемещается со скоростью 1 м/с на расстоянии 1 м/с от HB100, выход IF 5 мВ, 72 Hz/s. Пульсирующий сигнал, Выходная амплитуда IF приблизительно обратно пропорциональна квадрату расстояния.

Примечание: 1. Диапазон обнаружения зависит от отражания и размера цели и отношение сигнал-шум.

Скорость допплера 2.10.525 ГГц 31 Гц/м. П. Ч

3. модуль должен быть установлен таким образом, чтобы поверхность антенны (сторона не-экран из алюминия-поверхность антенны) была лицом к обнаруженной области, и пользователь может настроить направление для достижения наилучшего покрытия.

Продукт содержит:

HB100 микроволновой модуль * 1
