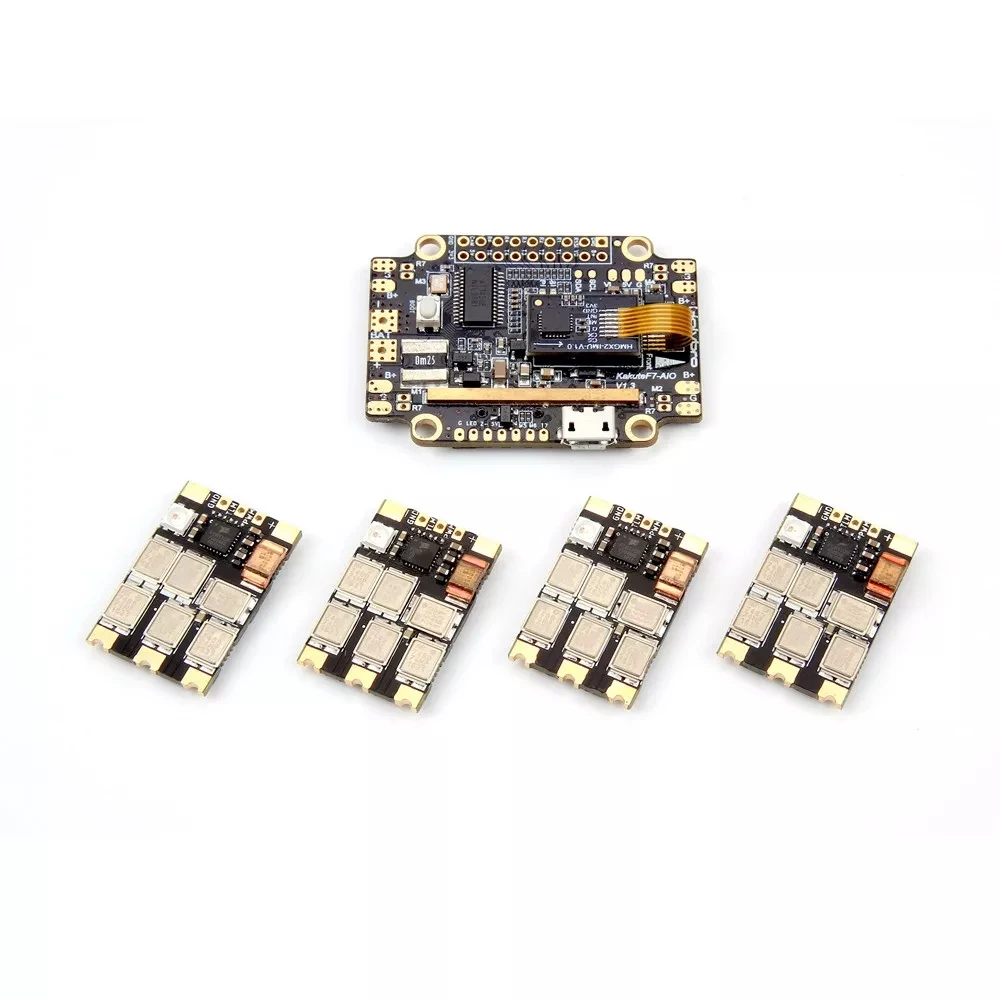

Стиль Holybro Kakute F7 AIO F7 Контроллер полета w/OSD BEC Датчик тока и 4 шт. 65A BLheli

Описание

Holybro Kakute F7 AIO F7 Контроллер полета w/OSD BEC Датчик тока и 4 шт. 65A BLheli_32 Tekko32 F3 металлическая комбинированная система электронного зажигания

Спесификайтон:
Производитель: Holybro
Модель: Kakute F7 AIO & Tekko32 F3 металлический комбо
Tekko32 F3 металлический ESC
Модель: Tekko32 F3 металл
Наименование товара: 65A BL_32 DShot1200 ESC
Количество: 4 шт.
Con. • Сила тока: 65A
Максимальный ток: 80A
Входное напряжение: 3-6 S Lipo поддержка
Ext. Закрепите вверх, необходимые для 6s (220 мкФ 35В для 6s использования.)
-F3 (M4 Core) MCU, работает по BLHELI32, MCU работает на 108 МГц
-Mosfet протестирован на 4S 65A, под реквизитами, ничего не покрыто за 1 мин
-Встроенный WS2812B светодиодный
Размер: 18x27 мм
Вес: 4,4 г/шт.
Kakute F7 AIO (руководство)
Название позиции: F7 Контроллер полета AIO OSD BEC и датчик тока
MCU: STM32F745 32-битный процессор
IMU: ICM20689 (SPI)
Барометр: BMP280
Датчик тока: приблизительно 130 Ампер максимальное измеряемое значение
Драйвер USB VCP (все UARTs можно использовать одновременно; USB не занимает UART)
6 аппаратных UARTS (UART1, 2,3, 4,6, 7)
Все UARTS поддерживают аппаратную инверсии. SBUS, SmartPort и другие перевернутые протоколы работают на любом UART без "uninvert hack".
Поддерживает последовательные приемники (SBUS, iBus, Spektrum, Crossfire) только. Приемники PPM и PWM не поддерживаются.
TF карта для Blackbox logging
Размеры: 35x48x7 мм (включает в себя пенопластовый гироскоп доска в высоту)
Монтажные отверстия: стандартные 30,5 мм квадратные до центра отверстий
Вес: 11 г
Особенности:
• Поддерживает Betaflight, Butterflight и Cleanflight.
• Экранное меню Betaflight. Измените PIDs, отрегулируйте общие параметры конфигурации и измените канал и уровень мощности видео передатчика,
Все они используют ваши передаточные палочки и очки.
• Встроенный мягкий монтаж. Чип IMU (“gyro”) на этой плате установлен на виброизоляционной пене. Это означает, что нет необходимости
Для мягкого крепления самой доски.
• Высокая производительность/Низкий уровень шума/высокая чувствительность IMU. ICM20689 с 6-осевым гироскопом и акселерометром. Может работать с частотой дискретизации до 32 кГц.
• Готов к автономному полету: интегрированный барометр BMP280 и SCL/SDA колодки для использования с внешними gps/магнитометрами.
• 2 унции. Медная печатная плата обеспечивает максимальный непрерывный ток до 120а.
• Специальная Кнопка загрузчика для легкого прошивки.
• Низкопрофильный дизайн помещается в даже очень компактные рамки.
• Входное напряжение 7 в до 42 В. Питание платы непосредственно из летного пакета, до 6 S (только на «B +» pad).
• Автоматический контроль напряжения. Нет необходимости запускать отдельный провод vBat для контроля напряжения; Kakute F7 AIO контролирует напряжение непосредственно
От заряда батареи.
• Фильтруемое напряжение для чистого, безшумного видео. Бортовой Регулятор выход 5 В до 2 ампер и 3,3 В до 200 мА для питания
Периферийные устройства, такие как приемник, видео передатчик, FPV камера или светодиодный лента.
• Поддерживает прохождение BLHeli для легкого обновления и конфигурации ESC.
Схема изображения ссылка: https://blog.seidel-philipp.de/holybro-kakute-f7-aio-flight-controller-anschlussplan-wiringplan/
Посылка включает в себя:
4x Holybro ekko32 F3 металлический ESC 65A
4 х 35 V 220 мкФ конденсатор с алюминиевой крышкой
4x 24AWG 100 мм черный провод
4x 24AWG 100 мм белый провод
4x 24AWG 100 мм синий провод
4x 16AWG 100 мм красный провод
4x 16AWG 100 мм черный провод
1х плата контроллера полета Kakute F7
