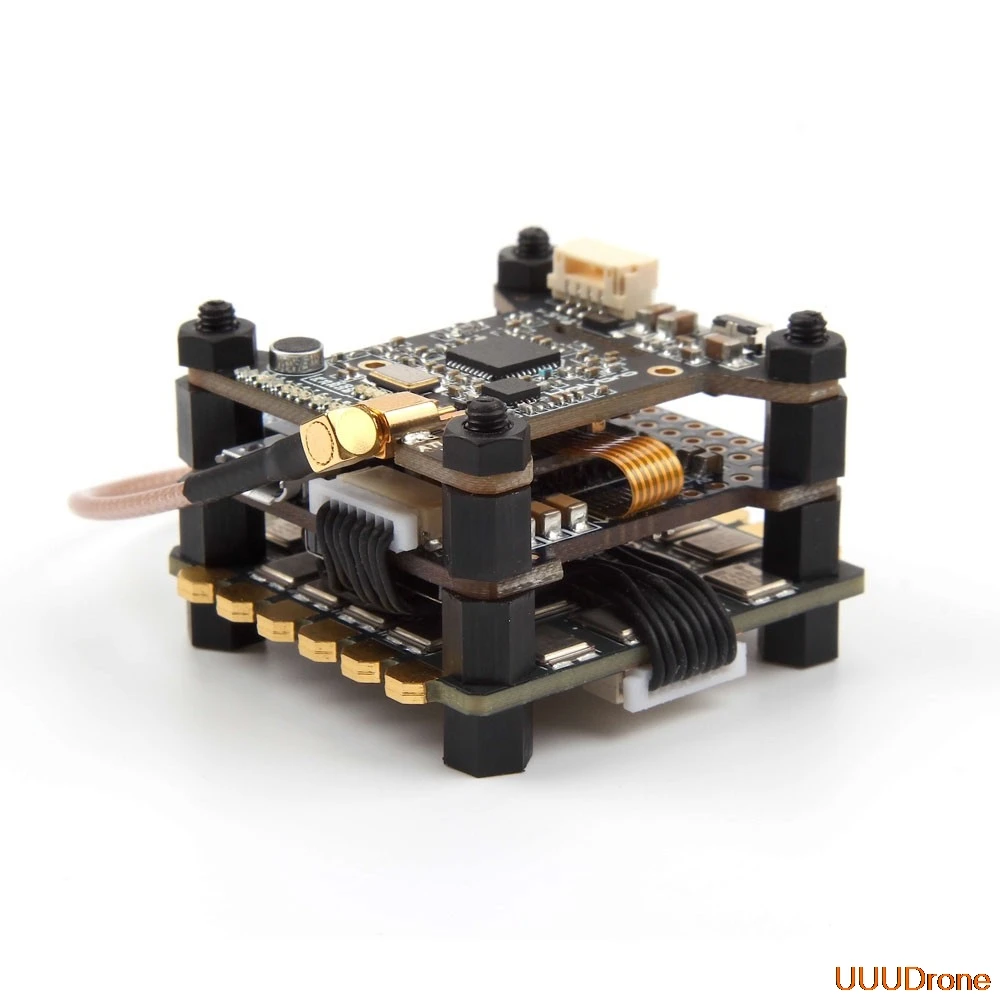

Holybro Kakute F7 игровые Джойстики+ Tekko32 F3 металлический 65A 4-в-1 ESC+ Atlatl HV V2 5,8 ГГц 40CH VTX Combo для дрона с дистанционным управлением

Описание

Этот полный стек электроники F7 от Holybro дает вам премиальные компоненты, которые, как вы знаете, будут отлично работать вместе. В F7 Kakute FC дополнен Новинка Tekko32 F3 ноутбук в металлическом корпусе 4 в 1 ESC. Стек округлен Atlatl V2 VTX для надежной производительности видео.

Tekko32 F3 ноутбук в металлическом корпусе 4 в 1 ESC

Новый BLHELI32 ESC с F3 MCU, обеспечивают более плавное управление и более высокую скорость ответа. Для лучшего отвода тепла используется металлический чехол mosfet. Holybro тестировал это в течение короткого времени на 220A в общей сложности. Фактическая производительность будет ограничена только воздушным потоком.

Технические характеристики

F3 (M4 Core) MCU, работает с прошивкой BLHELI32, MCU работает на 108 МГц 4в1 имеет встроенный аналоговый датчик тока и функцию TLM (затем нет чтения тока по TLM) С помощью металлического mosfet чехол для лучшего отвода тепла Поддерживает Lipo 4-6 S Доп. Крышка нужна для 6с (470 мкФ 35 в для 6с использования.) Размер: 42x42 мм Монтажные отверстия: 30,5 × 30,5 мм Вес: 12г

Обратите внимание:
Воздушный поток очень импортируется, если вы хотите запускать этот 4 в 1 при высоком токе.
Входной кабель (от lipo до 4в1), должен быть хорошо припаян, и не менее 12AWG

Пин карта:

Holybro Kakute F7 игровые Джойстики+ Tekko32 F3 металлический 65A 4-в-1 ESC+ Atlatl HV V2 5,8 ГГц 40CH VTX Combo для дрона с дистанционным управлением
Предупреждение:
Пожалуйста, используйте неметаллические изоляционные стойки (Помеченные красным на диаграмме выше) для монтажных отверстий на ESC, потому что Монтажные отверстия и Подушка двигателя соединены.

Kakute F7 игровые джойстики

Контроллер полета Holybro Kakute F7 позволяет легко создавать мультиротор. Он интегрирует Контроллер полета (FC) и экранный дисплей (OSD) в одном. Макет Kakute F7 позволяет легко проветрить другие компоненты мультиротора, сохраняя строение аккуратным и аккуратным.

Особенности

Поддерживает Betaflight, Butterflight и Cleanflight. Betaflight OSD. Меняйте ПИДы, настраивайте общие параметры конфигурации, а также меняйте канал видеопередатчика и уровень мощности, все с помощью ваших палок и очков передатчика. Встроенное мягкое крепление. Чип IMU («gyro») на этой плате установлен на виброизолирующей пене. Это означает, что нет необходимости в мягком креплении самой платы. Высокая производительность/низкий уровень шума/Высокая чувствительность IMU. ICM20689 с 6-осевым гироскопом и акселерометром. Может работать с частотой дискретизации до 32 кГц. Готов к автономному полету: Встроенный барометр BMP280 и SCL/SDA колодки для использования с внешними gps/магнитометром. 2 унции. Медная печатная плата обеспечивает максимальный непрерывный ток до 120 А. Специальная Кнопка загрузчика для легкой прошивки. Низкопрофильная конструкция вмещается даже в очень компактные рамки. Входное напряжение 7 в до 42 В. Питание платы непосредственно от летного пакета, до 6 S (только на панели “B +”). Автоматический контроль уровня напряжения. Нет необходимости запускать отдельный провод vBat для контроля напряжения; Kakute F7 контролирует напряжение непосредственно от источника питания. Фильтрованное выходное напряжение для чистого и безшумного видео. Встроенные регуляторы выдают 5 В при напряжении до 2 А и 3,3 В при напряжении до 200 мА для питания таких периферийных устройств, как приемник, видеопередатчик, камера FPV или светодиодный блок. Поддержка BLHeli сквозной для легкого обновления и настройки ESC.

Технические характеристики

MCU: STM32F745 32-битный процессор IMU: ICM20689 (SPI) Барометр: BMP280 Датчик тока: приблизительно 130 Ампер максимального измеряемого значения Драйвер USB VCP (все UARTs можно использовать одновременно; USB не занимает UART) 6 аппаратных UARTS (UART1, 2,3, 4,6, 7) Все UARTS поддерживают аппаратную инверсии. SBUS, SmartPort и другие перевернутые протоколы работают на любом UART без “uninvert hack”. Поддерживает только серийные приемники (SBUS, iBus, Spektrum, Crossfire). Приемники PPM и PWM не поддерживаются. Tf-карта для Blackbox logging Размеры: 35x41x7 мм (включает вспененную гироскопическую доску в высоту) Монтажные отверстия: Стандартный 30,5 мм от центра отверстий Вес: 9 г

Atlatl V2 видео передатчик

Особенности

Совместим со всеми основными приёмниками FPV от поставщиков, таких как Fatshark, ImmersionRC и т. Д. Поддерживает стандарт 40-набор канала: категории А, B, E, Fatshark и Raceband. Вход SmartAudio позволяет дистанционно управлять контроллером полета (там, где поддерживается). Изменение канала, мощность передачи и многое другое от Betaflight OSD, usb-порт контроллера полета, скрипт Taranis Lua и многое другое. Все параметры art контролируются с помощью кнопки на боковой части устройства, для чехол, где не используется SmartAudio. Светодиодный индикатор канала, диапазона и мощности. Позвольте легко проверить параметры VTX, поглядев на quad. Переменная мощность передачи от 25 МВт до 800 МВт. Используйте 25 МВт для гонки, а затем легко Переключитесь на 800 МВт для фристайла. Режим 0,5 МВт Ture Pit позволяет безопасно заряжать питание без риска вырубить других пилотов из воздуха. Встроенный микрофон, так что вы можете слушать ваши двигатели во время полета, независимо от того, как далеко вы летите. Стандартный 36 мм форм-фактор позволяет установить Atlatl непосредственно в стеке контроллера полета.

Как изменить мощность и канал?
Если вы используете его с контроллером полета Betaflight, встроенным Betaflight OSD, вы можете управлять питанием и каналом передачи Atlatl в пределах OSD.
Более подробную информацию о ходе работы, пожалуйста, прочитайте руководство.

Кнопка изменения канала:
Atlatl предназначен для настройки с помощью телеметрии. Если вы не можете использовать телеметрию, вы можете изменить каналы с помощью кнопки, встроенной на поверхности VTX.
Кнопка предназначена только как запасной вариант для тех случаев, когда Телеметрия недоступна. Было бы очень утомительно использовать кнопку в качестве основного средства настройки Atlatl.

1. Удерживайте кнопку в течение 2 секунд, чтобы переключиться из телеметрического режима в кнопочный.
2. Затем нажмите кнопку один раз, чтобы перейти на следующий канал. Нет отдельной функции «полоса» и «канал». Atlatl будет просто пройти через все 40 каналов, которые он поддерживает.

Режим Pit: (0,5 МВт)
1. Вы можете использовать OSD Betaflight. В разделе управления VTX OSD (посмотрите на руководство). Есть вариант, «яма», который можно включить или выключить. Вручную измените эту функцию, чтобы поместить ее в и вынуть из, pit mode.
2. Или вы также можете удерживать кнопку Atlatl во время подключения аккумулятора. Это заставит Atlatl подключиться к питательному режиму. Просто не забудьте вынуть его из режима pit перед полетом, если нет, вы потеряете знак.

Технические характеристики

Выходная мощность: 0,5 МВт (режим Пита), 25 МВт, 200 МВт, 500 МВт, 800 МВт Аудио: моно 6,5 МГц Антенного разъема: MMCX Входное напряжение: от 7 до 28 вольт (2-6 S LiPo) с абсолютным максимальным 42 вольт Размеры: 35x25x7 мм (с USB высотой) Монтажные отверстия: стандартные 30,5 мм от квадрата до центра отверстий Вес: 9,3 г

Включает в себя

1x Tekko32 F3 металлический ESC 1x Kakute F7 FC 1x Atlatl V2 VTX 1 х 80 мм Женский SMA--MMCX кабель 1x Дополнительный гироскоп ленточный кабель 1x электролитический конденсатор с алюминиевой крышкой: 470 мкФ 35В 1x 8pin к 8pin 1 мм Шаг 65 мм кабель 1x 8pin к 8pin 1 мм Шаг 25 мм кабель
