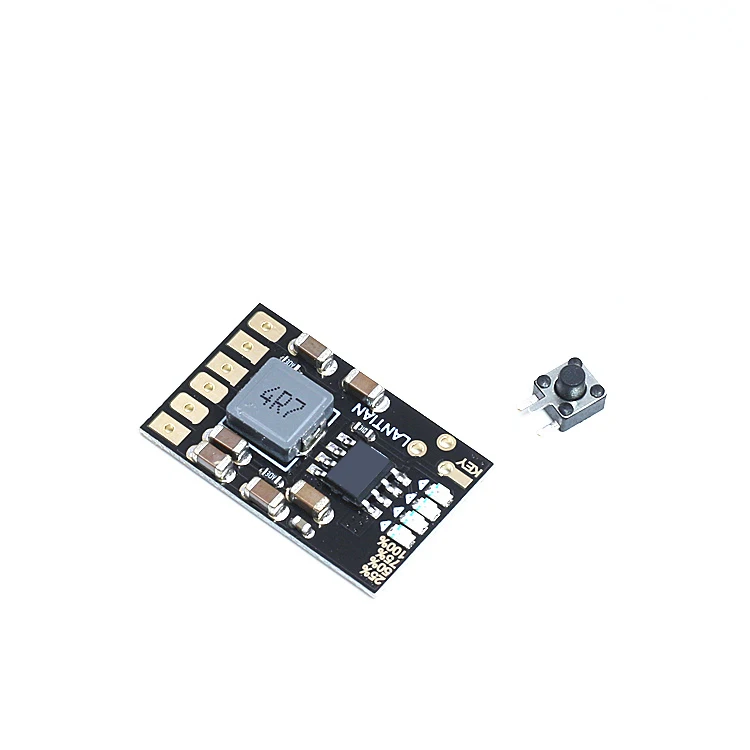

2A 5V цельное модуль 3,7 V/4,2 V литий Батарея НАДУВА заряда мобильного Мощность банк разрядки

Режим триггера: Низкий уровень триггера (Заземление)

Для пользователей, которые подключаются к MCU, если вы подключаете небольшой ключ загрузки, вы можете подключить к MCU около 20 s и дать низкий уровень, чтобы держать модуль работать!

4 в 1 Зарядка/разрядка/защита литиевой батареи/модуль индикатора питания батареи

Напряжение зарядки: dc 4,5 V-5. 5 в (рекомендуемый постоянный ток 5 В)

Зарядный ток: 0-2. 1a

Зарядный Статический ток: 100ua

Полное напряжение: 4,2 в +-1%.

Ток разряда: 0-2. 4a;

Разрядный Статический ток: 50ua

Эффективность разрядки: Максимальная 96%

Выходное напряжение: 5 В

Выходной ток: 0-2. 4a;

Температура окружающей среды: от-20 до + 85

Размер: 25x16x4 мм

Вес: 2,3 г

Процесс печатной платы: золото

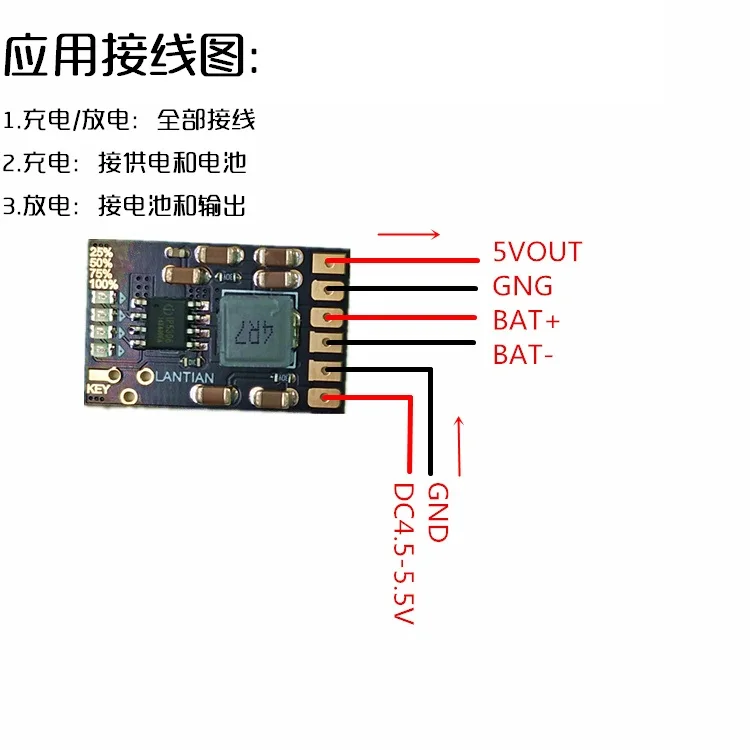

Описание контакта:

1 вин: порт зарядки положительный вход +

2: отрицательный вход порта зарядки-

3 летучая мышь: литиевая батарея +

4 gnd: литиевая батарея-

5 gnd: Отрицательный выход выходного порта-

6 vout: Положительный выход выходной порт +

7 ключ: выход включает триггер порт (низкий импульсный триггер)

1 в режиме разрядки (функция режима зарядки неверна), триггер порта ключа один раз, откройте выход; непрерывно триггер порта ключа дважды, закройте выход.

2 при первом подключении нагрузки выход будет автоматически включаться. Если нагрузка меньше 50 мА, выход будет выключен через 30 секунд; если нагрузка больше 50 мА, выход будет продолжать включаться.

3. Возможность разрядки во время зарядки (Примечание: Это выходное напряжение> 4,7/<5 В)
