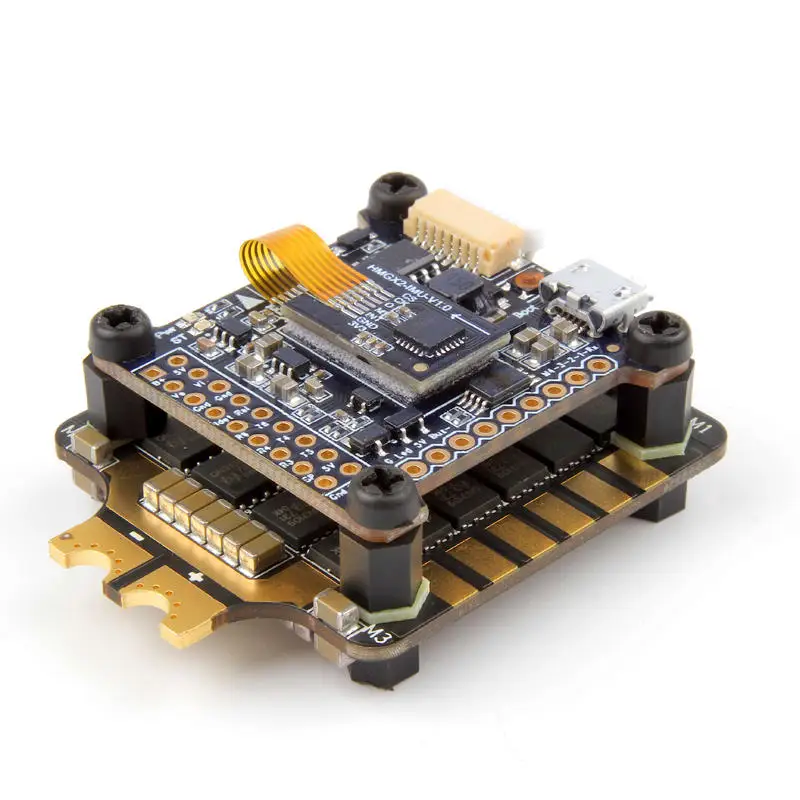

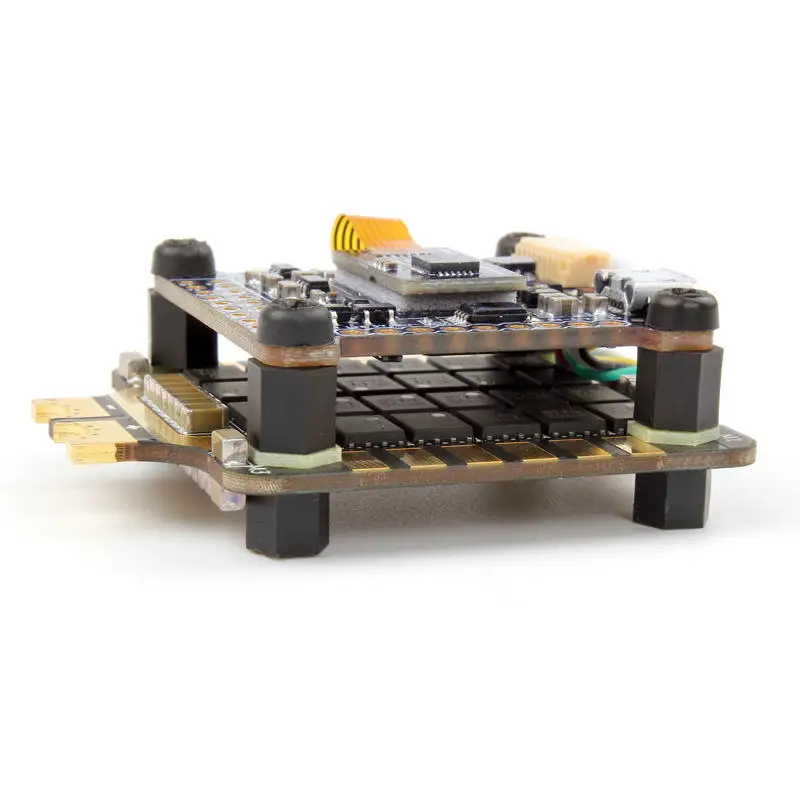

Holybro Kakute F4 V2 Контроллер полета Tekko32 35A 4 в 1 Blheli 32 3-6S бесщеточный ESC

Описание

Holybro Kakute F4 V2 Контроллер полета Tekko32 35A 4 в 1 Blheli 32 3-6 S бесщеточный ESC

Примечание: плата ESC была соединена сМедь фольги.

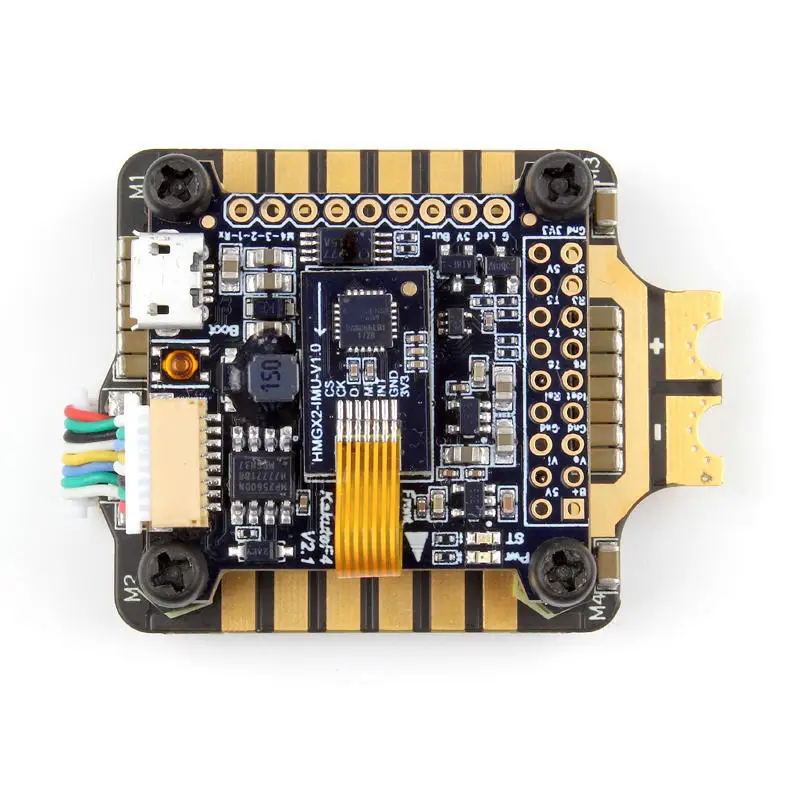

Контроллер полета KAKUTE F4 V2
Контроллер полета Holybro Kakute F4 All-In-One позволяет легко создать мультиротор. Он интегрирует Контроллер полета (FC), распределительную плату питания (PDB) и экранный дисплей (OSD) в одном. Макет Kakute F4 V2 позволяет легко проводить другие компоненты мультиротора, сохраняя при этом строение аккуратным и аккуратным.

Технические характеристики
MCU: STM32F405RGT6 32-битный процессор
IMU: ICM20689 (SPI)
Барометр: BMP280
Драйвер USB VCP (все UARTs можно использовать одновременно; USB не занимает UART)
5 аппаратные средства UARTS (UART1, 3,4, 5, 6)
Поддерживает только серийные приемники (SBUS, iBus, Spektrum, Crossfire). Приемники PPM и PWM не поддерживаются.
Чип Dataflash 128 Мбит для Blackbox logging
Размеры: 35x30x8 мм (включает USB в высоту)
Монтажные отверстия: стандартные 30,5 мм от квадрата до центра отверстий
Вес: 7 г

Особенности
-Поддерживает Betaflight и Cleanflight.
-Экранное меню Betaflight. Меняйте ПИДы, настраивайте общие параметры конфигурации, а также меняйте канал видеопередатчика и уровень мощности, все с помощью ваших палок и очков передатчика.
-Встроенное мягкое крепление. Чип IMU («gyro») на этой плате установлен на виброизолирующей пене. Это означает, что нет необходимости в мягком креплении самой платы.
-Новый высокопроизводительный/малошумный/Высокая чувствительность IMU. ICM20689 с 6-осевым гироскопом и акселерометром. Может работать на частоте до 32 кГц.
-2 унции. Медная печатная плата обеспечивает максимальный непрерывный ток до 120а.
-Выделенная кнопка загрузчика для легкой прошивки.
-Низкопрофильная конструкция помещается даже в очень компактные рамки.
-Входное напряжение 7 в до 42 В. Питание платы непосредственно от летного пакета, до 6 S (только на панели “B +”).
-Автоматический мониторинг напряжения. Нет необходимости запускать отдельный провод vBat для контроля напряжения; Kakute F4 AIO контролирует напряжение непосредственно от провода питания батареи.
-Фильтрованное напряжение на выходе для чистого и безшумного видео. Встроенные регуляторы выдают 5 В при напряжении до 1,5 а и 3,3 В при напряжении до 200 мА для питания таких периферийных устройств, как приемник, видеопередатчик, камера FPV или светодиодный блок.
-Поддержка BLHeli сквозной для легкого обновления и настройки ESC.

Новый V2 Особенности
-Дополнительные UART (UART 4) добавлены для поддержки серийная камера связи, такие как RunCam split. Обратите внимание, что это не то же самое, что и функция управления камерой Betaflight, которая контролирует меню камер FPV, таких как Swift, Monster и т. Д.
-Дополнительные UART (UART 5) добавлены для поддержки телеметрии ESC, например от BLHeli_32 и KISS.
-Прокладки для припоя через отверстие вместо плоских подушечек для более безопасной пайки, особенно для начинающих.
-Датчик барометра на борту позволяет режим удержания высоты.
-Для некоторых внешних датчиков доступна панель iec.

Tekko32 4-в-1 35A ESC
Параметры:
Поддерживает Вход lipo 3-6 S
35A непрерывный ток, 50A взрыв
Монтажные отверстия 30,5x30,5 мм
Размер: 55*40*6,4 мм
Вес: 17 г

Особенности:
4в1 ESC с монтажными отверстиями 30,5x30,5 мм, поддерживает прошивку DSHOT 1200, BLHELI32.
В этой версии добавлены дополнительные колпачки для снижения шума мощности.
32 бит ESC с прошивкой BLHELI32
4PWM вход
Выходное напряжение (VBAT), Телеметрия ESC (TELEM)
Поддержка Oneshot/Multishot/Dshot PWM
Поддерживает с ограничителем и амортизатором светильник
Без выводного чипа

Чтобы загрузить установочную посылка приложения BLHELI_32 для Android, пожалуйстаНажмите здесь.

Посылка включает в себя:
1 x Контроллер полета KAKUTE F4 V2
1 x Tekko32 4in1 ESC Доска
1 x 8pin до 8pin 1 мм pitch кабель
