Iflight Ipower AlexMos 32 BIT BGC GM2804H-100T GM2804 бесщеточный двигатель с кодером комбинированная система вместо GBM2804H-100T

Кодеры-это специальные датчики, которые добавляются к каждому бесщеточному мотору карданного стабилизатора, что позволяет системе более точно отслеживать положение мотора для повышенной стабильности, что, в свою очередь, также повышает эффективность работы аккумулятора.

Что такое технология кодирования в бесщеточной системе управления карданом?

3 оси для стабилизации системы, что зависит как для активного отдыха с приводом от двигателя компоненты и пассивный инерционная стабилизации. Пассивная стабилизация зависит от принципов инерции (тенденции объекта сопротивляться переменам в его движении) и требует, чтобы камера хорошо сбалансирована в осях панорамирования, наклона и крена. Активная стабилизация относится к технике использования датчиков для измерения панорамирования, наклона и поворота камеры и противовеса этим движениям с помощью моторов, прикрепленных к 3 осям.

Особенности:

-Легко сделать настройку карданного шарнира, больше не нужно делать большую калибровку.

-Энергосбережение, 5 раз долгое время работы, чем gimbal без системы кодировщика.

-Один IMU.

-Более быстрый отклик, крутящий момент двигателя увеличивается мгновенно, никаких ошибок для сложного вращающегося угла больше.

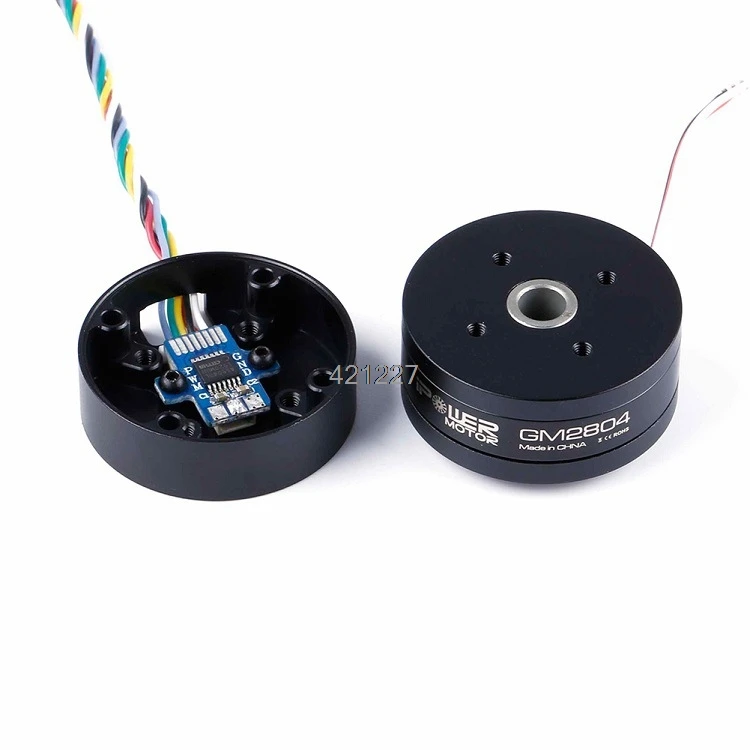

-Чип кодировщика A5048a

IPower GM2804H-100T полый вал бесщеточный карданный двигатель

Введение:

GM2804H-100T мотор от iPower Motors является конечной бесщеточный карданный двигатель для камер GoPro. Этот двигатель предназначен для небольших многороторных платформенов, которые ищут подъемную шестерню размером GoPro-крутящий момент 0,5-1 кг/см. Принцип стабилизации камеры с использованием бесщеточных моторов прямого привода, на самом деле, gimbal на основе BLDC моторов очень похож на обычный gimbal на основе hobby servo.

Технические характеристики:

Модель NO. : GM2804H-100T

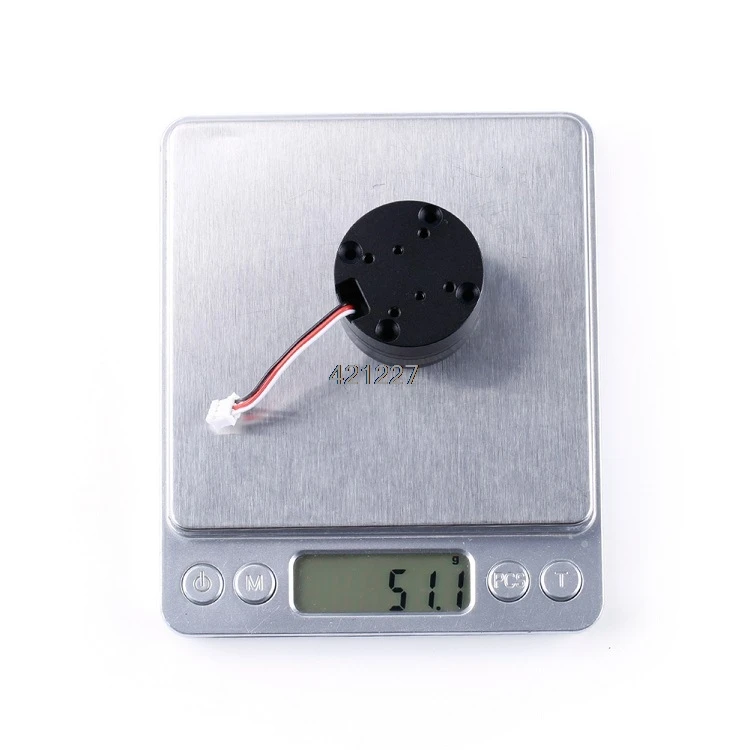

Вес: 41,5 г

Размеры двигателя: диаметр 34 мм x hgt 15 мм

Размеры статора: диаметр 28 мм x hgt 4 мм

Медная проволока (OD): 0,17 мм

Конфигурация: 12N14P

Сопротивление: 11,2 Ом

Шаг основного центра: 16 мм 19 мм

Предварительно намотанный: с 100 поворотами, полый вал

Диапазон камеры (крутящий момент): 200-400 г

Испытательное напряжение/Максимальное напряжение: 11,1 В/14,8 в

Тестовый ток/Максимальный ток: 0.099A/5A

Испытательная скорость вращения/Максимальная скорость вращения: 1637 об/мин/2180 об/мин
