Matek F405 крыло полета контроллер F4 FC Встроенный OSD BEC Датчик тока на плате для RC FPV гоночный Дрон

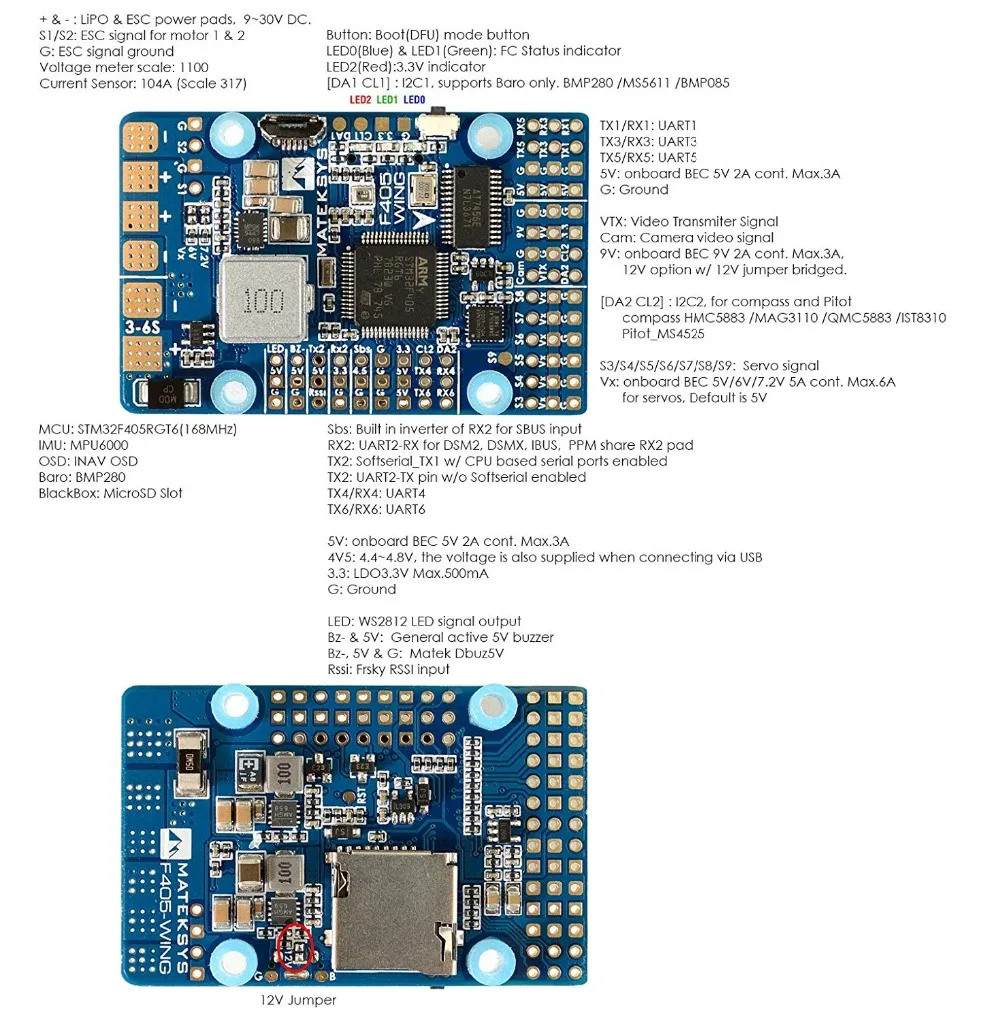

Контроллер полета F405-WING (Новый)

STM32F405, MPU6000, INAVOSD, BMP280, 6x UARTs, 1x Softserial, 2x igc, 2x двигатели и 7x сервоприводы, 4x BEC и датчик тока на плате.

FC Технические характеристики

MCU: 168 МГц STM32F405

IMU: MPU6000 акселерометр/гироскоп (SPI)

Баро: BMP280 (IEC)

OSD: INAV OSD с чипом AT7456E

Черный ящик: слот для карт MicroSD (SD/SDHC)

ПДС & 6x UART

2x двигатели, 7x сервоприводы выходы

2x I2C

3x светодиоды для состояния FC (синий, красный) и индикатор 3,3 В (красный)

Встроенный инвертор для входного сигнала SBUS (UART2-RX)

PPM/UART совместно: UART2-RX

SoftSerial на TX2 pad

Датчик напряжения аккумулятора: 1:10 (шкала 1100)

WS2812 Светодиодная лента: Да

Звуковой сигнал: Да

RSSI: Да

FC прошивки

INAV полета

Цель: MATEKF405SE

PDB

Диапазон входного напряжения: 9 ~ 30 V (3 ~ 6 S LiPo) w/TV защита

2x ESC наколенники

Ток Senor: 104A, 3,3 V ADC, масштаб 317

BEC 5В выход

Предназначен для управления полетом, приемника, OSD, камеры, зуммера, 2812 LED_Strip, зуммера, gps-модуля, скорости полета

Постоянный ток: 2 А, Макс. 3 А

BEC 9 V/12 V Выход

Предназначен для видеопередатчика, камеры, карданного стабилизатора и т. Д.

Постоянный ток: 2 А, Макс. 3 А

12 В вариант с перемычкой

BEC Vx выход

Предназначен для сервоприводы

Регулируемое напряжение, 5 В по умолчанию, 6 в или 7,2 в через перемычку

Постоянный ток: 5 А, Макс. 6А

Выход пульсации: 50mV (VIn = 24В, VOut = 5V @ 5A нагрузки)

BEC 3,3 V выход

Предназначен для модуля Baro/Compass и Spektrum RX

Линейный регулятор

Постоянный ток: 500mA

Физический

Крепление: 30,5x30,5 мм, Φ4мм с люверсами Φ3мм

Размеры: 56x36x13 мм

Вес: 25 г
