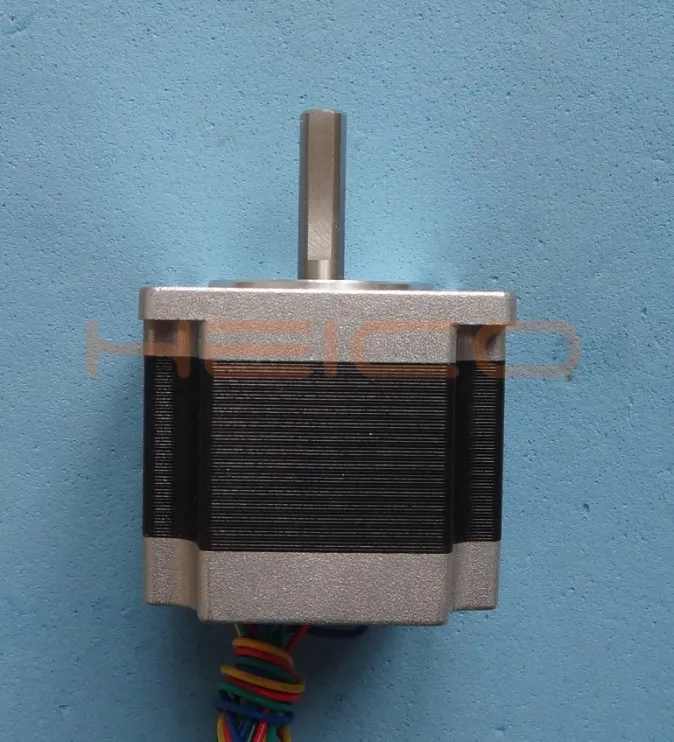

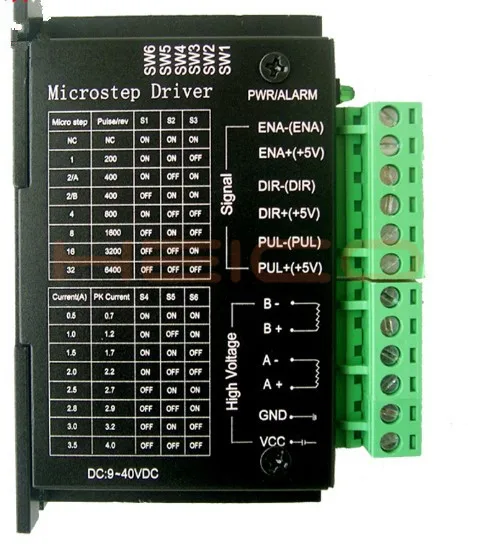

57 шаговый двигатель 23HD56005Y-30B двухфазный смешанный четырехпроводной 12кг. См крутящий момент двигателя с TB6600 шаговый двигатель драйвер

1. Типы и спецификации:

* Электрический принцип и внешний вид: см. Контурный Рисунок

• Режим привода: привод измельчителя постоянного тока;

* Режим возбуждения 2-фазный возбуждения (2-фазный четырех-shot работы), может вращаться в направлениях вперед и назад

* Рулевое управление: питание в порядке AB-BC-CD-DA, см. C. W от конца вала

* Номинальный ток (однофазный): 3 A DC

* Использование напряжения: 12 В

* Угол поворота: 1,8 °

* Класс изоляции: класс изоляции B

2. Параметры:

* Условия работы: температура окружающей среды:-20 ~ 50 ° C; Относительная влажность: 90% Макс; положение установки: вал горизонтальной или вертикальной установки.

* Условия тестирования (вышеуказанные параметры определяются в нормальных испытательных атмосферных условиях)

• Сопротивление намотки постоянного тока (25 ° C): 1,6 Ω ± 10%

* Индуктивность намотки: 2.2мх ± 20%

* Крутящий момент позиционирования: 45 мн. М см.

* Крутящий момент обслуживания (двухфазный номинальный ток): ≥1. 2Н. М (I = 3A)

* Максимальная частота запуска без нагрузки: ≥1100pps

* Максимальная рабочая частота без нагрузки: ≥8000pps

* Повышение температуры: <80 K

* Точность наклона: 1,8 ° ± 5%

* Момент инерции: 280г. См2

* Вес двигателя: 0,7 кг/шт.

* Сопротивление изоляции: холодное сопротивление изоляции между сердечником статора мотора и терминалом должно быть больше 100 МОм (измерено с мегометром DC500V).

* Диэлектрическая прочность: ядро статора мотора и терминала должны быть в состоянии выдержать AC600V/1 S без поломки, и ток утечки менее 1 мА.
