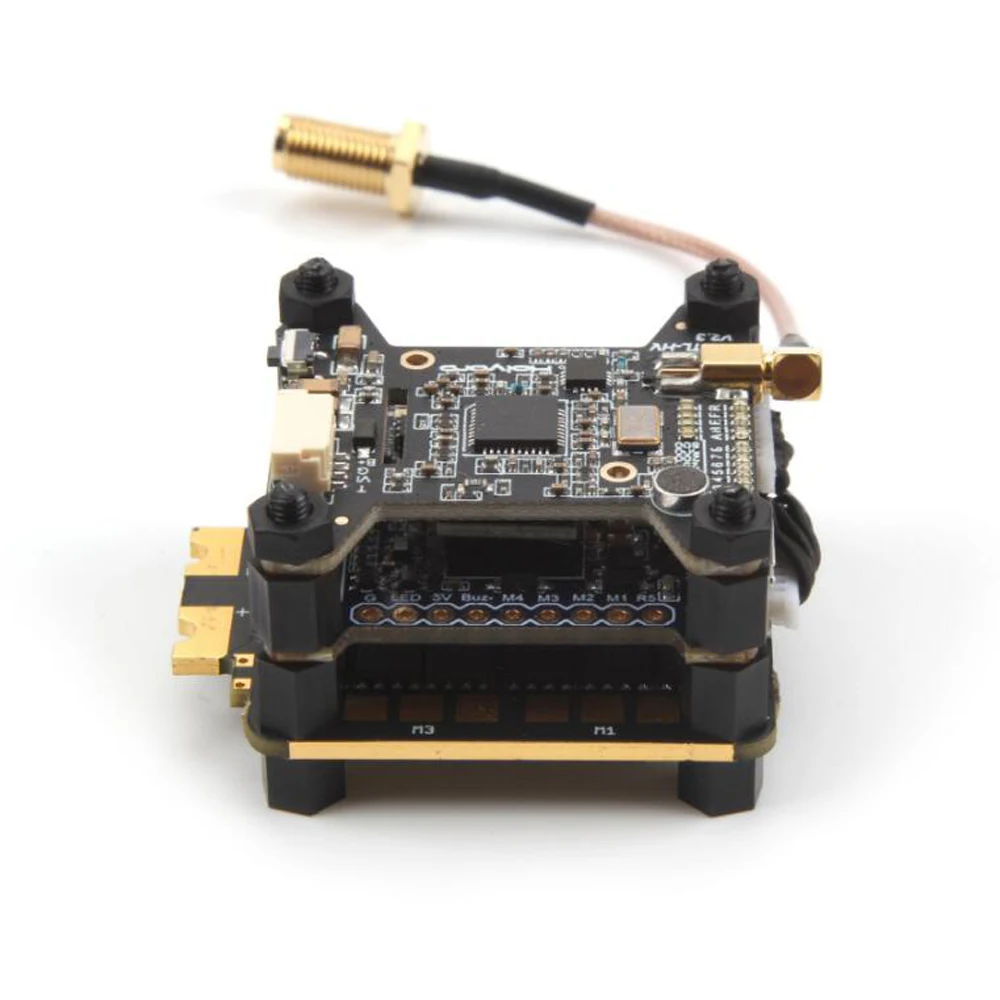

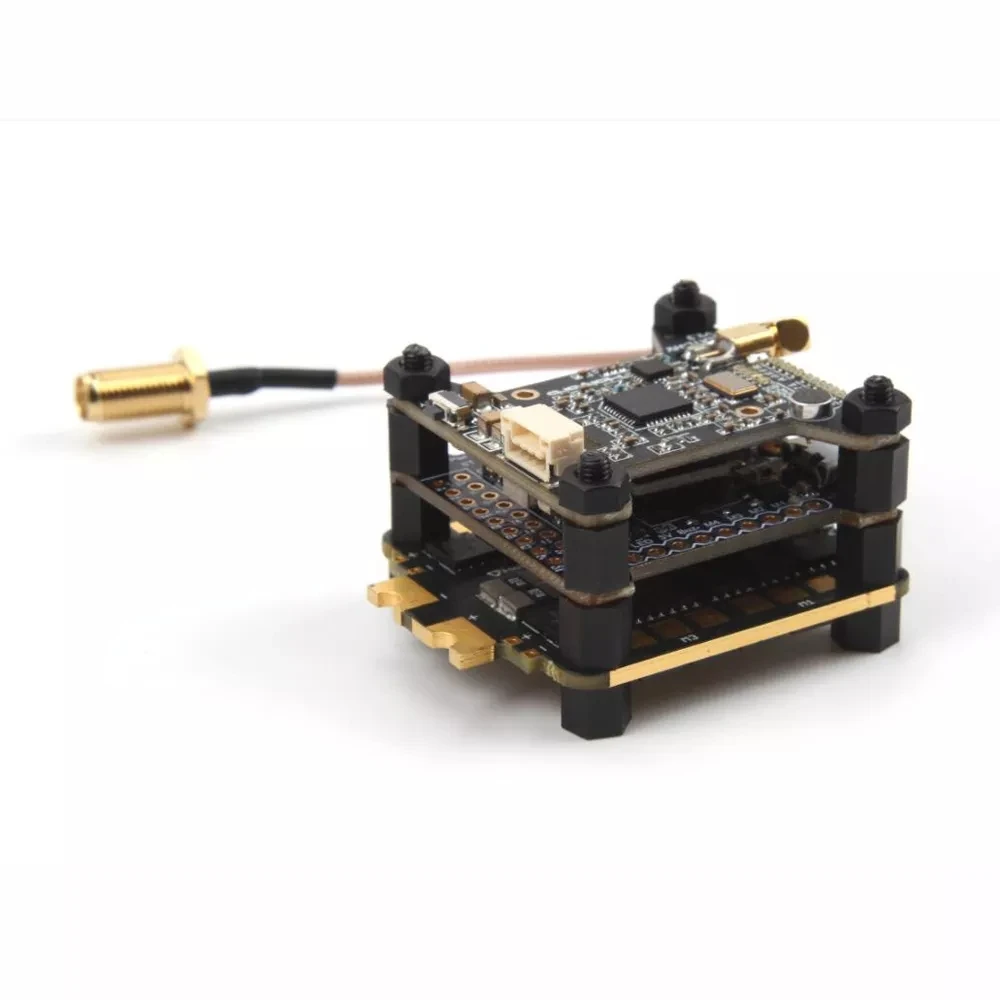

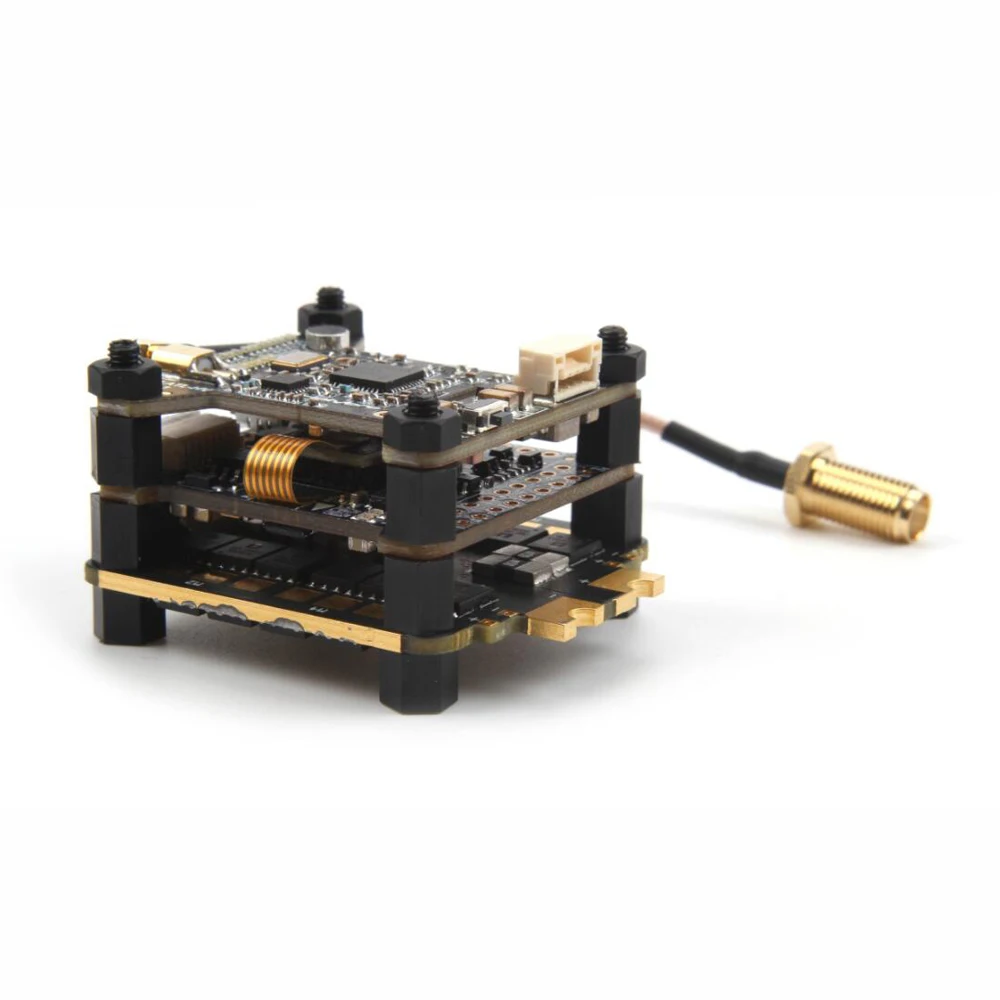

Holybro Kakute F4 V2 Контроллер полета Atlalt HV V2 25~ 800 МВт VTX Tekko32 F3 40A 3-6S Blheli

Описание

Holybro Kakute F4 V2 Контроллер полета Atlalt HV V2 25 ~ 800 mW VTX Tekko32 F3 40A 3-6 S Blheli_32 бесщеточный ESC

Предмет	Спесификайтон	Особенности
Контроллер полета Kakute F4 V2	Описание: Универсальный контроллер полета HolybroKakute F4 позволяет легко создать мультиротор. Он интегрирует Контроллер полета (FC), распределительную плату питания (PDB) и экранный дисплей (OSD) в одном. Макет Kakute F4 V2 позволяет легко проводить другие компоненты мультиротора, сохраняя при этом строение аккуратным и аккуратным. · MCU: STM32F405RGT6 32-битный процессор · IMU: ICM20689 (SPI) · Барометр: BMP280 · Драйвер USB VCP (все UARTs можно использовать одновременно; USB не занимает UART) · 5 аппаратных UARTS (UART1, 3,4, 5, 6) · Поддерживает только серийные приемники (SBUS, iBus, Spektrum, Crossfire). Приемники PPM и PWM не поддерживаются. · Чип Dataflash 128 Мбит для регистрации Blackbox · Размеры: 35x30x8 мм (включает USB в высоту) · Монтажные отверстия: стандартные 30,5 мм от квадрата до центра отверстий · Вес: 7 г	Новый V2 Особенности · Дополнительные UART (UART 4) добавлены для поддержки серийная камера связи, такие как RunCam split. Обратите внимание, что это не то же самое, что и функция управления камерой Betaflight, которая контролирует меню камер FPV, таких как Swift и т. Д. · Дополнительные UART (UART 5) добавлены для поддержки телеметрии ESC, например от BLHeli_32 и KISS. · Прокладки для припоя через отверстие вместо плоских подушечек для более безопасной пайки, особенно для начинающих. · Датчик барометра на борту позволяет режим удержания высоты. · Панель IEC доступна для некоторых внешних датчиков. · Поддерживает Betaflight и Cleanflight. · Betaflight OSD. Меняйте ПИДы, настраивайте общие параметры конфигурации, а также меняйте канал видеопередатчика и уровень мощности, все с помощью ваших палок и очков передатчика. · Встроенное мягкое крепление. Чип IMU (“gy ro”) на этой плате установлен на виброизолирующей пене. Это означает, что нет необходимости в мягком креплении самой платы. · Новый высокопроизводительный/малошумный/Высокая чувствительность IMU. ICM20689 с 6-осевым gy при помощи обратного осмоса и акселерометр. Может работать на частоте до 32 кГц. · 2 унции. Медная печатная плата обеспечивает максимальный непрерывный ток до 120 А. · Специальная Кнопка загрузчика для легкой прошивки. · Низкопрофессиональный дизайн файлов помещается даже в очень компактные рамки. · Входное напряжение от 7 в до 42 В. Питание платы непосредственно от летного пакета, до 6 S (только на панели “B +”). · Автоматический мониторинг напряжения. Нет необходимости запускать отдельный провод vBat для контроля напряжения; Kakute F4 AIO контролирует напряжение непосредственно от провода питания батареи. · Фильтрованное выходное напряжение для чистого и безшумного видео. Встроенные регуляторы выдают 5 В при напряжении до 1,5 а и 3,3 В при напряжении до 200 мА для питания таких периферийных устройств, как приемник, видеопередатчик, камера FPV или светодиодный блок. · Поддержка BLHeli сквозной для легкого обновления и настройки ESC.
Atlatl VTX	Выходная мощность: 0,5 МВт (режим Пита), 25 МВт, 200 МВт, 500 МВт, 800 МВт Аудио: моно 6,5 МГц Антенного разъема: MMCX Входное напряжение: от 7 до 28 вольт (2-6 S LiPo) с абсолютным максимальным 42 вольт Размеры: 35x25x7 мм (с USB высотой) Монтажные отверстия: стандартные 30,5 мм от квадрата до центра отверстий Вес: 9,3 г	Совместим со всеми основными приёмниками FPV от поставщиков, таких как Fatshark, ImmersionRC и т. Д. Поддерживает стандарт 40-набор канала: категории А, B, E, Fatshark и Raceband. Вход SmartAudio позволяет дистанционно управлять контроллером полета. Изменение канала, мощность передачи и многое другое от Betaflight OSD, usb-порт контроллера полета, скрипт Taranis Lua и многое другое. Все параметры контролируются с помощью кнопки на боковой части блока, для случаев, когда SmartAudio не используется. Разъем MMCX прочный и простой в использовании. Рассчитан на 100 циклов сопряжения. Легко и быстро меняется антенна. Больше никаких разъемов UFL. Светодиодный индикатор для каналов, полос и мощности. Позволяет легко проверить параметры vTX, просто взгляните на quad. Переменная мощность передачи от 25 МВт до 800 МВт. Используйте 25 МВт для гонки, а затем легко Переключитесь на 800 МВт для фристайла. Режим True Pit мощностью 0,5 МВт позволяет безопасно заряжать питание без риска вырубить других пилотов из воздуха. Встроенный микрофон, так что вы можете слушать ваши двигатели во время полета, независимо от того, как далеко вы летите. Стандартный 36 мм форм-фактор позволяет установить Atlatl непосредственно на стеке контроллера полета.
Tekko32 F3 4in1 40A ESC	32 бит ESC с прошивкой BLHELI32 Поддерживает Вход lipo 3-6 S PWM вход, TLM поддерживается Выходное напряжение (VBAT) Без выводного чипа Поддержка oneshot/Multishot/Dshot PWM Монтажные отверстия 30,5x30,5 мм Поддерживает с ограничителем и амортизатором светильник F3 MCU, работает в два раза быстрее, чем F051 Дополнительная крышка требуется для использования с большим током или 6 S Размеры: 44x37x6 мм Вес: 11,6 г

Инструкция:

Http://www.holybro.com/manual/Holybro-Atlatl-HV-v2-Manual.pdf
Http://www.holybro.com/manual/KakuteF4V2Manual.pdf

Посылка включает в себя:
1 х Kakute f4 + Atlatl HV V2 стек
1 x Tekko32 F3 4in140A ESC
1 х электролитическая Емкость: 1000 мкФ 35 в
1 x 8pin до 8pin 1 мм Шаг 65 мм кабель
1 x 8pin до 8pin 1 мм Шаг 25 мм кабель
