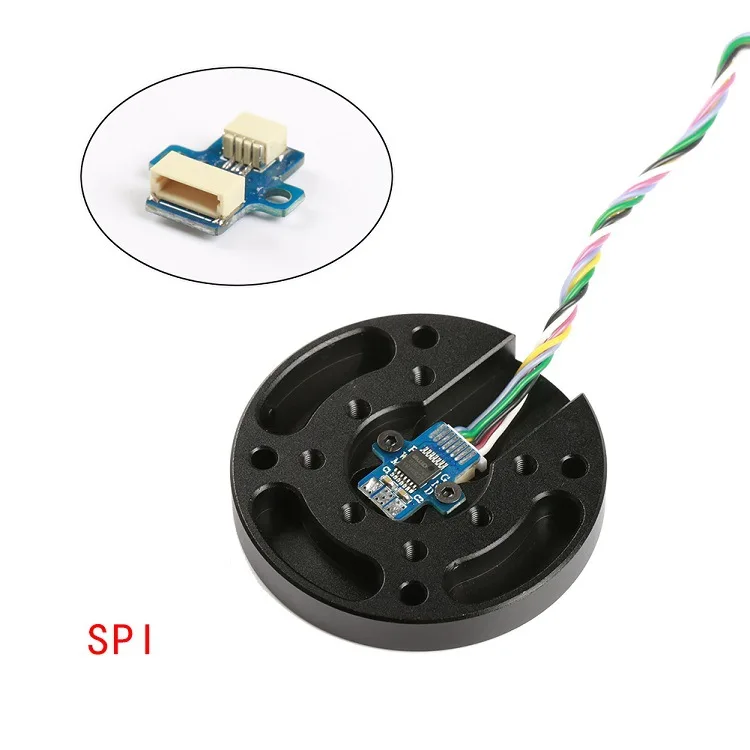

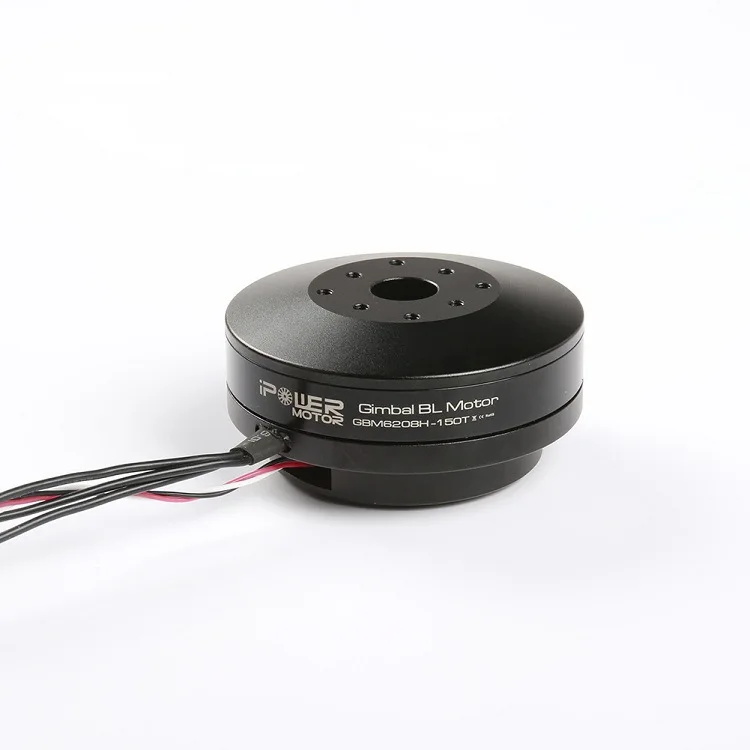

Магнитный энкодер AS5048A V2 с двойной вилкой для GM5208 GM6208 GM8112 GM110 карданный бесщеточный двигатель для 32 бит Alexmos BGC DSLR

Описание

Магнитный энкодер AS5048A для Alexmos BaseCam электроники Карданный контроллер и бесщеточный карданный мотор DSLR Gimbal

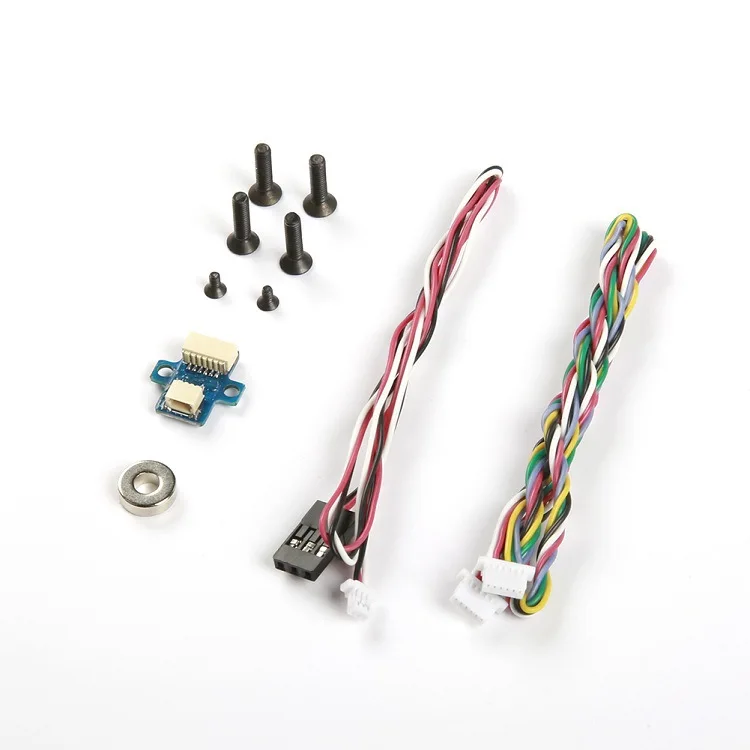

Посылка включает в себя:

1x AS5048A V2 encorder с магнитом

Описание продукта:

В AS5048 является простым в использовании 360 ° угол датчика положения с 14-разрядные высокого разрешения на выходе. Максимальная точность системы составляет 0,05 ° при условии линеаризации и усреднения производится внешним микроконтроллером. IC измеряет Абсолютное Положение угла поворота магнита и состоит из датчиков Холла, аналогового цифрового преобразователя и цифровой обработки сигнала. Нулевое положение может быть запрограммировано с помощью SPI или I⊃2; C команды. Поэтому программист больше не нужен. Это упрощает сборку полной системы, потому что нулевое положение магнита не нужно механически выравнивать. Это помогает разработчикам сократить время разработки. Датчик переносит перекосы, отклонения воздушного зазора, перепады температур и внешние магнитные поля. Эта робастность и широкий диапазон температур (-40 °C до + 150 °C) AS5048 делает IC идеально подходит для определения угла поворота в суровых промышленных и медицинских условиях. Несколько AS5048 ICs могут быть подключены в цепочке daisy для считывания серийных данных. Абсолютная информация о положении магнита непосредственно доступна на PWM выходе и может быть прочитана через стандартный SPI или высокоскоростной I⊃2; C интерфейс. Версия AS5048A поставляется с SPI и PWM интерфейсом. Версия AS5048B настроена с интерфейсом I⊃2; C, а также имеет Выход PWM. Внутренний стабилизатор напряжения позволяет AS5048 работать при или 3,3 V или 5 V поставках.

Ключ Особенности и преимущества

Стандартный SPI или высокоскоростной I⊃2; C интерфейс и ШИМ Простая программируемая нулевая позиция через SPI или I⊃2; C команды Нет программист neede 14-bit в натуральную величину разрешение 0,0219 °/LSB Точность угла 0,05 ° после линейки системы и усреднения Последовательного соединения возможности Диапазон входного сигнала магнитного поля: 30mT-70mT От-40 °C до + 150 °C диапазон температуры окружающей среды 14-контактный TSSOP посылка (5x6,4 мм) Бесконтактный Датчик положения угла 360 ° 3,3 В/5 В соответствует Размер магнита: 6x2,5 мм

Функция:

• Роботизированное Обнаружение положения суставов • Промышленный регулятор положения двигателя (мы использовали его для BLDC контрольного контроллера с системой Alexmos) • Медицинские Роботы и оборудование для фитнеса
