Описание

Введение

Характеристики чипа

Чип: M8030-KT;
Частота: gps L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1
Режим работы: gps, ГЛОНАСС, BDS, GALILEO, SBAS и QZSS. По умолчанию gps + ГЛОНАСС + SBAS + QZSS соединение позиционирования. Для клиентов с высокими требованиями к точности рекомендуется использовать gps + GLONASS + SBAS + QZSS + GALILEO или gps + BDS + SBAS + QZSS + GALILEO Режим совместного позиционирования.
Канал: 72 канала поиска;

Чувствительность

Отслеживание:-167dBm
Захвата:-160dBm
Холодный старт:-148dBm
Горячий старт:-156dBm

Точность

Точность по горизонтали: 2,0 м CEP 2D RMS SBAS assist (открытое пространство)
Точность скорости: 0,1 м/с 95% (SA off)
Точность времени: 1us

Время запуска

Холодный старт: 26 с
Теплый старт: 25 с
Горячий старт: 1 с

Выход данных

Скорость передачи: 4800bps-921600bps, по умолчанию 9600bps
Выходной уровень: Протокол NMEA-0183
Заявление NMEA: RMC, VTG, GGA, GSA, GSV, GLL
Частота обновления: 1 Гц-10 Гц, по умолчанию 1 Гц
Вспышка: Вспышка 4 м, вы можете изменить настройку, мощность не теряется

Работа предел

Высота: 50000 м
Скорость: <515 м/с
Гравитационное ускорение: <4g

Мощность потребления

Напряжение: DC 3,6 V-5,5 V, типичное: 5,0 V
Ток: нормальный 50 мА/5,0 в

Физических параметров

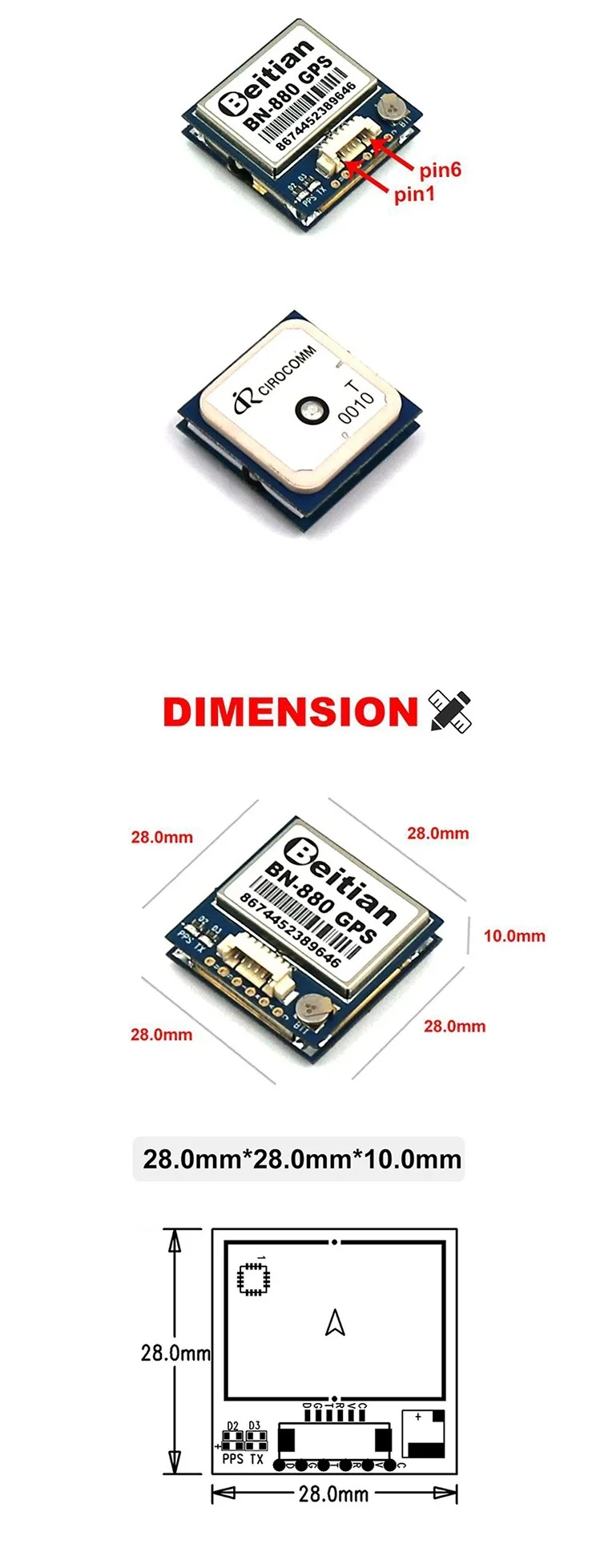

Размер: 28 мм * 28 мм * 10 мм
Вес: 12,0 грамм
Разъем: 1,25 шаг 6pin несущая

Окружение

Рабочая температура:-40 °C ~ + 85 °C
Температура хранения:-40 °C ~ + 105 °C

Индикатор светильник

Фонарь tx: синий светильник с включенным питанием мигает, указывая на наличие вывода данных.
PPS светильник: светильник не горит, когда он не расположен; после 3D позиционирования, он начинает мигать

Компас: внутренний с электронным компасом HMC5883

Определение типа

SDA: O, последовательные данные-главные/рабочие данные шины iec, pin данных компаса
ВНД: г, Заземление
TX: O, коммуникационная плата интерфейса UART, ttl уровень, gps вывод данных pin
RX: I, коммуникационная плата интерфейса UART, уровень ttl, вход данных gps
VCC: I, основная мощность, вход постоянного тока, DC 3,6 V-5,5 V; рекомендуется 5,0 V
SCL: I, серийные часы-мастер шины/раб, компас тактовый штифт
