Описание

Введение

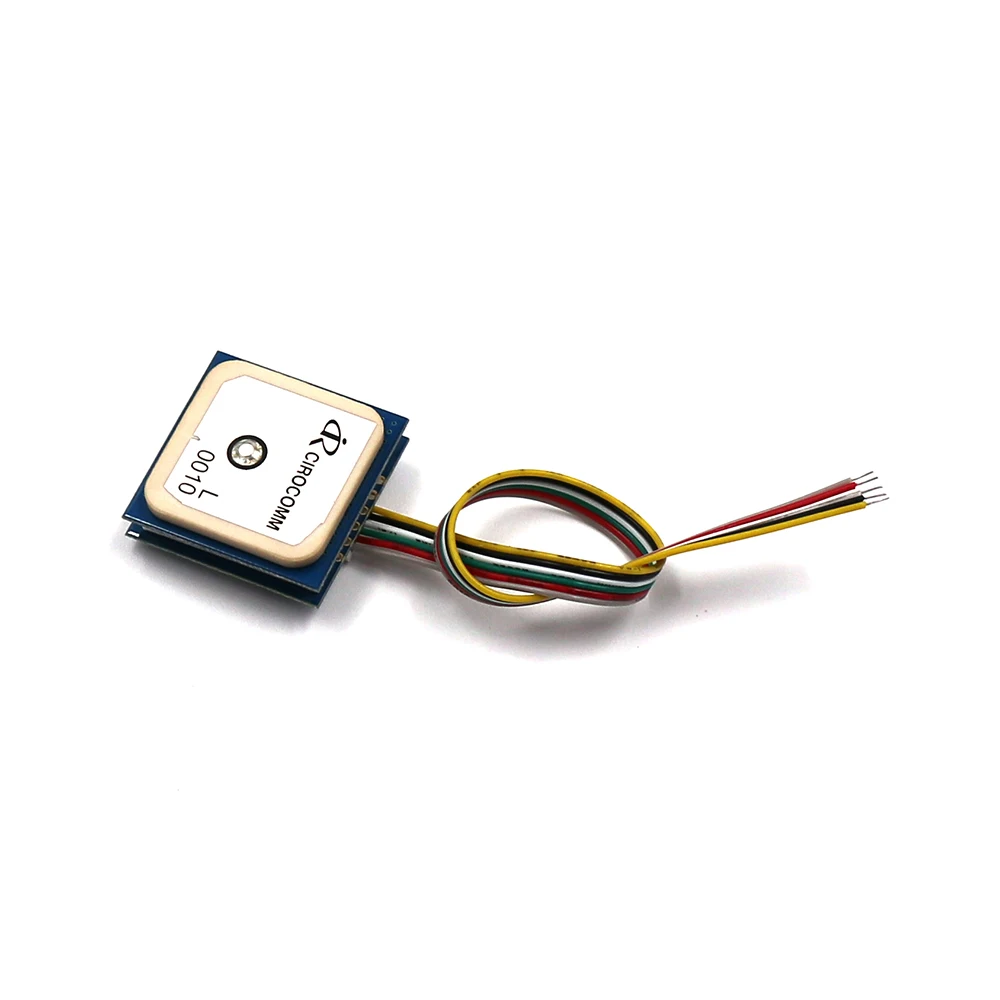

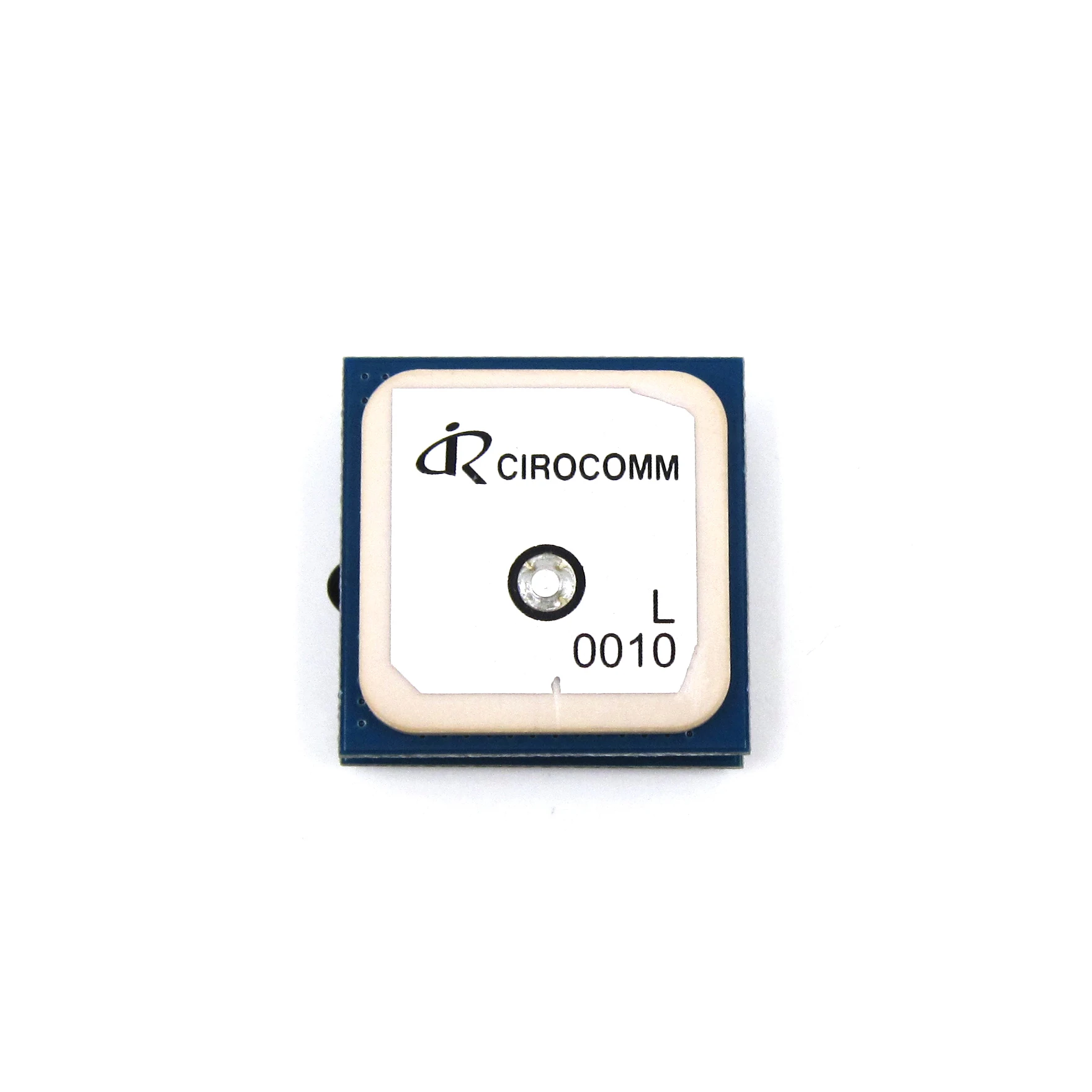

Встроенный модуль BN-280D, со вспышкой внутри, может сохранить настройку. Вы можете изменить скорость передачи данных, частоту и протокол. Gps + ГЛОНАСС двойной режим позиционирования, 5 в источник питания, встроенная вспышка, выход уровня ttl, 9600,1 Гц Выход, NMEA-0183 выход протокола.

Характеристики чипа

Чип: M8030-KT;
Частота: gps L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1
Режим работы: gps, ГЛОНАСС, BDS, GALILEO, SBAS и QZSS. По умолчанию gps + ГЛОНАСС + SBAS + QZSS соединение позиционирования. Для клиентов с высокими требованиями к точности рекомендуется использовать gps + GLONASS + SBAS + QZSS + GALILEO или gps + BDS + SBAS + QZSS + GALILEO Режим совместного позиционирования.
Канал: 72 канала поиска;

Чувствительность

Отслеживание:-167dBm
Захвата:-160dBm
Холодный старт:-148dBm
Горячий старт:-156dBm

Точность

Точность по горизонтали: 2,0 м CEP 2D RMS SBAS assist (открытое пространство)
Точность скорости: 0,1 м/с 95% (SA off)
Точность времени: 1us

Время запуска

Холодный старт: 26 с
Теплый старт: 25 с
Горячий старт: 1 с

Выход данных

Скорость передачи: 4800bps-921600bps, по умолчанию 9600bps
Выход уровень: ttl

Выход протокол:NMEA-0183 протокол
Заявление NMEA: RMC, VTG, GGA, GSA, GSV, GLL
Частота обновления: 1 Гц-10 Гц, по умолчанию 1 Гц

Вспышка: Вспышка 4 мКонфигурация может быть изменена и мощность не теряется.

Работа предел

Высота: 50000 м
Скорость: <515 м/с
Гравитационное ускорение: <4g

Мощность потребления

Напряжение: DC 3,6 V-5,5 V, типичное: 5,0 V
Ток: нормальный 50 мА/5,0 в

Физических параметров

Размер: 18 мм * 18 мм * 6 мм
Вес: 4,9 грамм
Разъем: 1 шаг 4pin носитель

Окружение

Рабочая температура:-40 °C ~ + 85 °C
Температура хранения:-40 °C ~ + 105 °C

Индикатор светильник

Фонарь tx: синий светильник с включенным питанием мигает, указывая на наличие вывода данных.
PPS светильник: светильник не горит, когда он не расположен; после 3D позиционирования, он начинает мигать

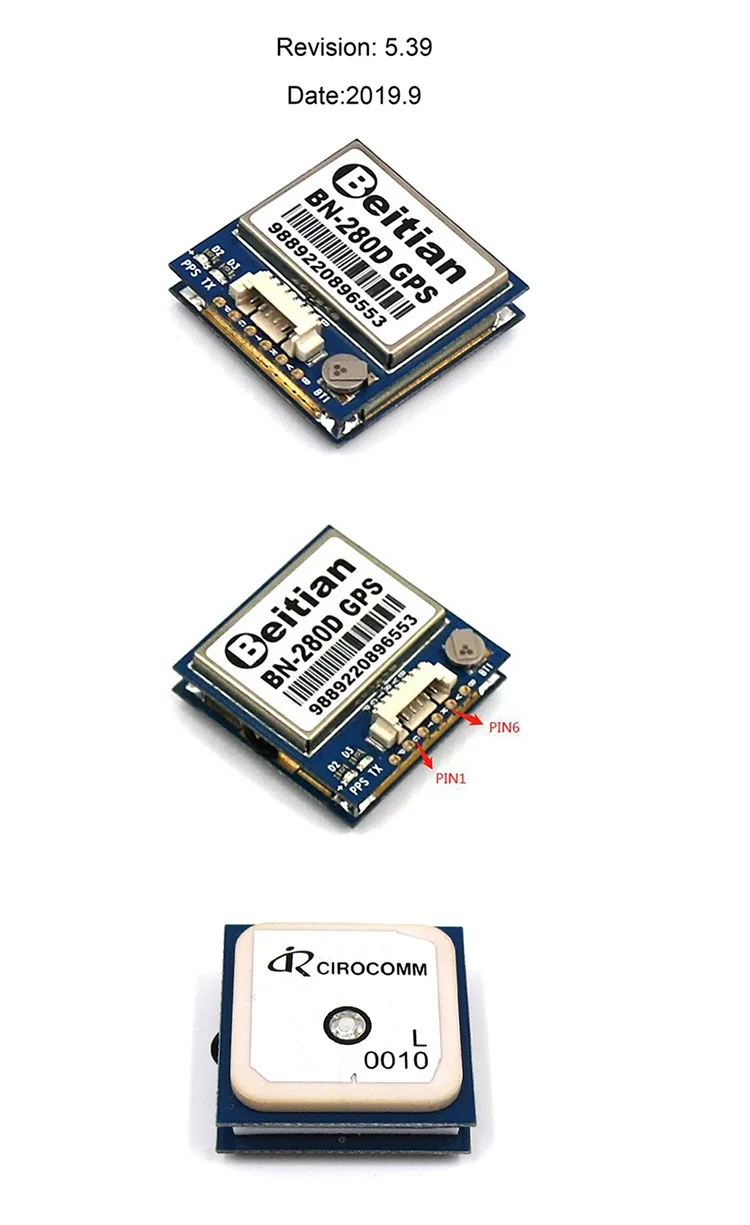

Определение типа

1PPS:1PPS, O, низкий уровень до позиционирования, период после позиционирования 1 s, высокий уровень 100 мс второй импульсный выход.Импульсы используется для синхронизации или синхронизации, и, пожалуйста, повесить, когда не используется.

ВНД: г, Заземление
TX: O, коммуникационная плата интерфейса UART, ttl уровень, gps вывод данных pin
RX: I, коммуникационная плата интерфейса UART, уровень ttl, вход данных gps
VCC: I, основная мощность, вход постоянного тока, DC 3,6 V-5,5 V; рекомендуется 5,0 V

Ботинки, я, пожалуйста, болтайтесь во время нормальной работы.

Отгрузочная ведомость

BN-280D gps + ГЛОНАССМодуль: 1 упаковка/10 шт (с кабелями);

Фотографии
