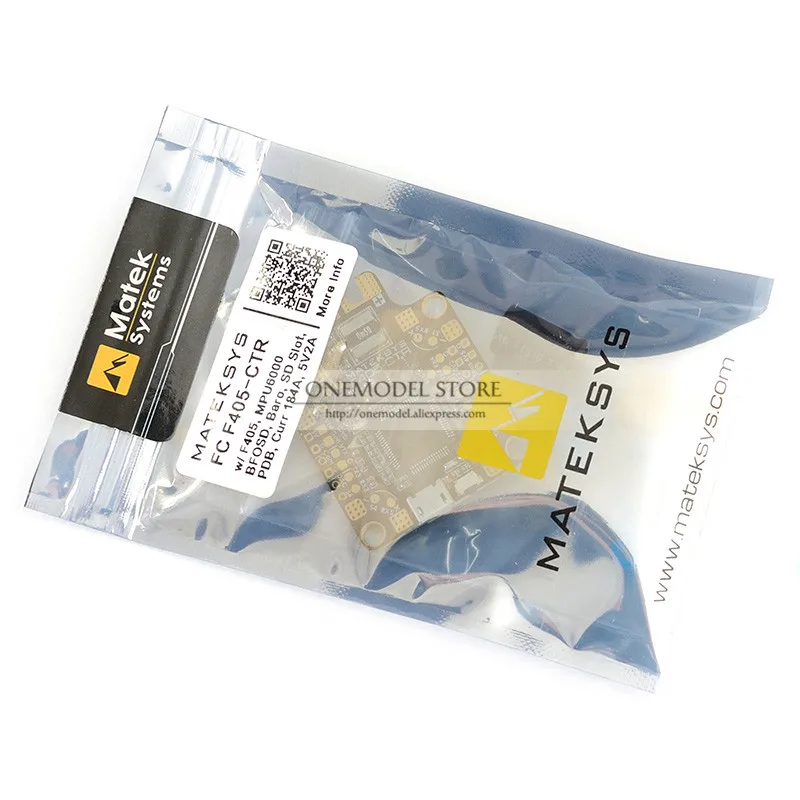

Matek Systems игровые джойстики F405-CTR f405ctr контроллер встроенный PDB OSD 5 V/2A BEC ток Сенсор для дрона с дистанционным управлением

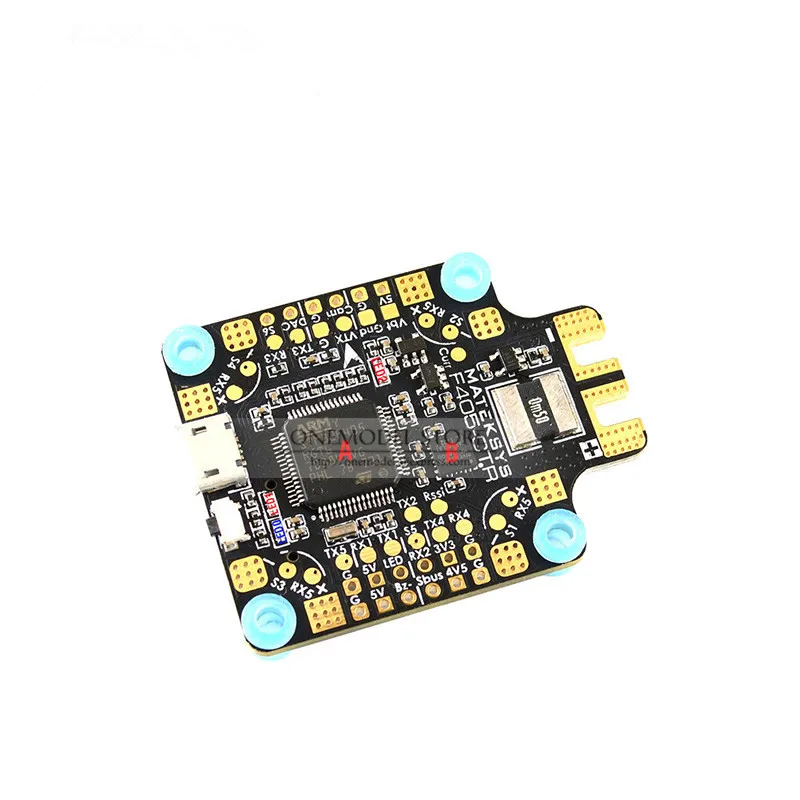

FC Технические характеристикиMCU: 168 МГц STM32F405IMU: MPU6000 акселерометр/гироскоп (SPI)Баро: BMP280 (IEC)OSD: BetaFlight OSD с чипом AT7456EЧерный ящик: слот для карт MicroSD (SD/SDHC)VCP, UART1, UART2, UART3, UART4, UART5Встроенный инвертор для входного сигнала SBUS (UART2-RX)PPM/UART совместно: UART2-RXSoftSerial на TX2, S5 или S6 опциональноУправление камерой на S6 или DAC опциональноПоддерживается протокол Smartaudio и Tramp VTXWS2812 Светодиодная лента: ДаЗвуковой сигнал: ДаRSSI: ДаPDB Технические характеристикиВход: 6 ~ 30V (3 ~ 6S LiPo) с защитой телевизоровPDB: 4x30A (макс. 4x46a), 6 слоев * 2 унции меди PCBBEC: 5V 2A cont. (Max.3A)LDO 3,3 V: Макс. МА для Spektrum RXДатчик тока 184A (масштаб 179)Датчик напряжения аккумулятора: 1:10 (Шкала 110)3x светодиоды для состояния FC (синий, красный) и индикатор 3,3 В (красный)6x PWM/DShot выходы без коллизии5x UART1х группа G/S1/S2/S3/S4 колодки для 4в1 ESC сигнала/GND4 пары угловых прокладок для подключения сигнала ESC/GND (Совместимость с DSHOT)1x Пара I2C1 тормозные колодки1x Боковая кнопка для режима загрузки (DFU)36x46 мм PCB с 30,5 мм монтажными отверстиями10 гW/1x Rubycon ZLH 35 V/470 мкФ (низкая вилочный погрузчик с противовесом)W/6x силиконовые втулки M4 до M3W/1x FR4 PCB пластина 36*36*1 мм

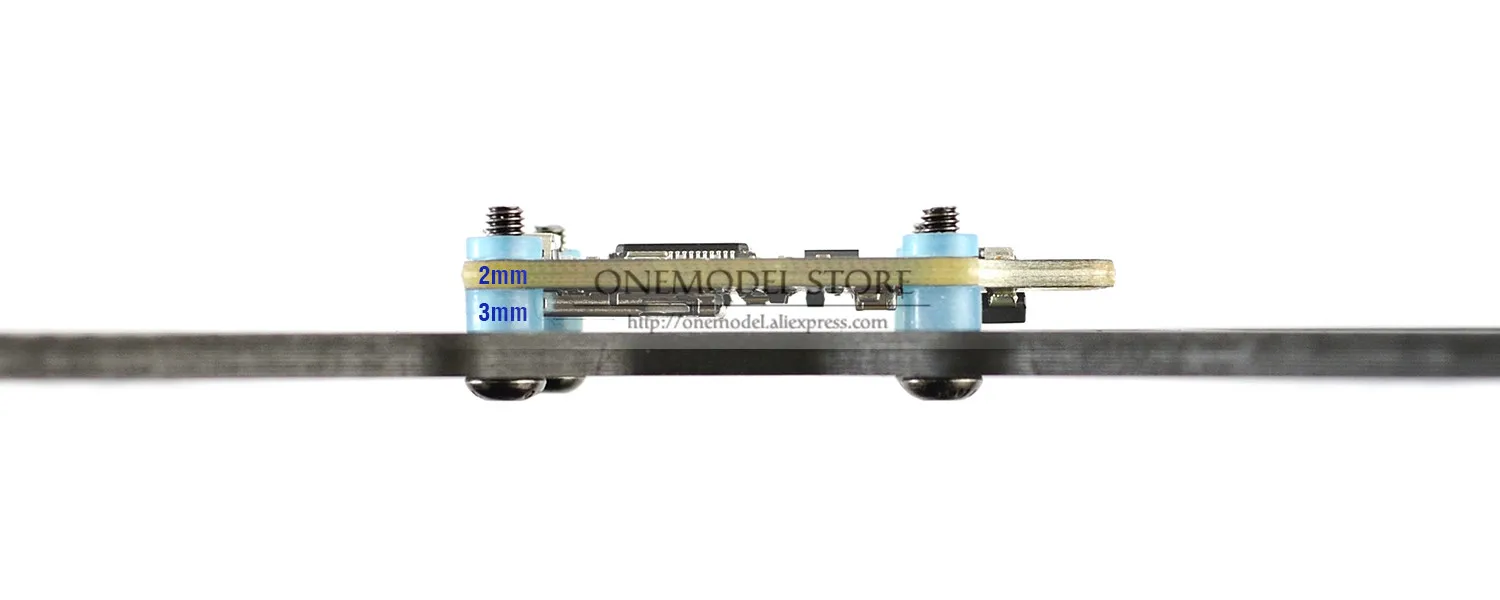

Схема установки: штекер XT60, установленный на рисунке, должен быть приобретен отдельно

Для более подробной информации, пожалуйста, проверьте здесь: http://www.mateksys.com/?portfolio=f405-ctr#tab-id-1
