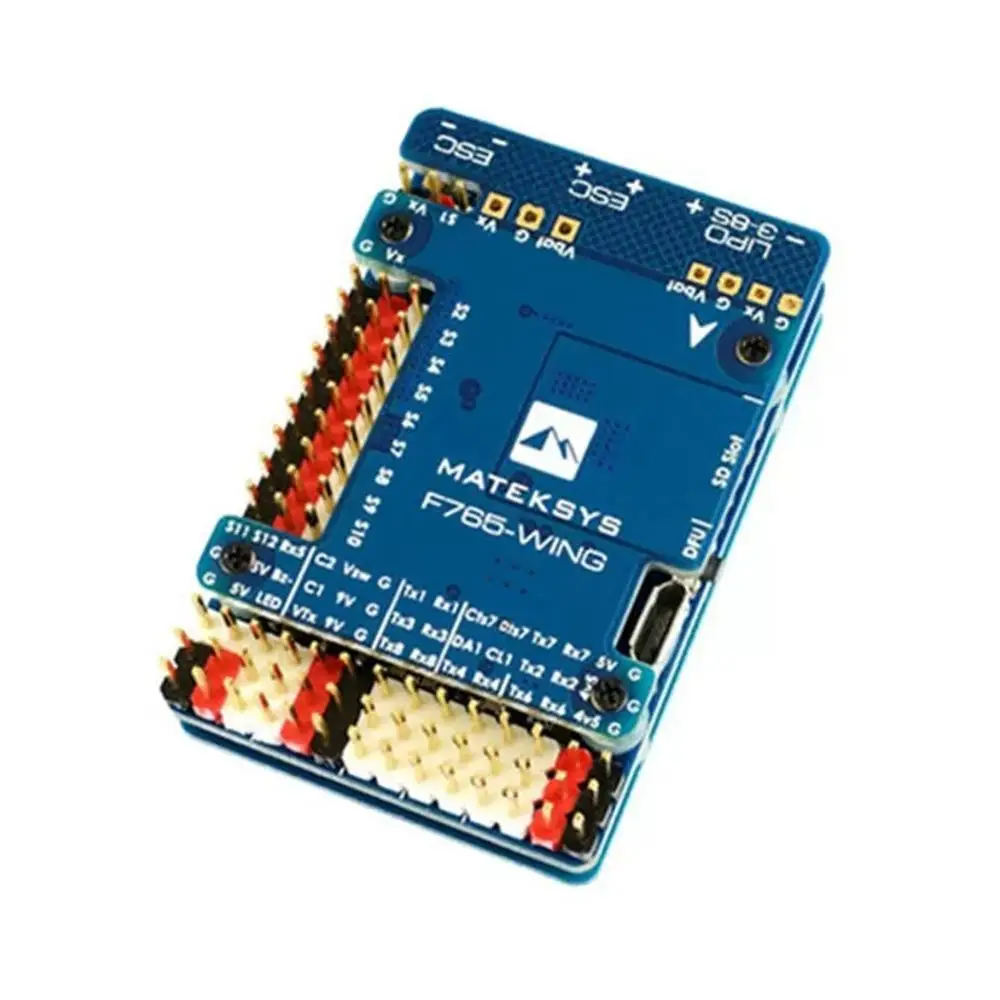

Matek Systems F765-WING STM32F765VI 216 МГц игровые джойстики со встроенным серверный компьютером с экранным меню AT7456E для дрона с дистанционным управлением с неподвижным крылом аксессуары

Особенности:

1. MCU: STM32F765VIT6, 216 МГц, 512кб ram, 2 Мб Flash.2. BEC 5 В выход: предназначен для контроллера полета, приемника, OSD, камеры, зуммер, 2812 LED_Strip, зуммер, gps модуль, скорость полета.3. BEC 9 В/12 В выход: предназначен для видеопередатчика, камеры, карданного стабилизатора и т. Д.4. BEC Vx выход: предназначен для сервоприводы.5. BEC 3,3 В выход: предназначен для модуля Baro/Compass и Spektrum RX.

Описание:

Это matek Systems F765-WING STM32F765VI 216 МГц игровые Джойстики для дрона с дистанционным управлением самолет с неподвижным крылом.

Технические характеристики:

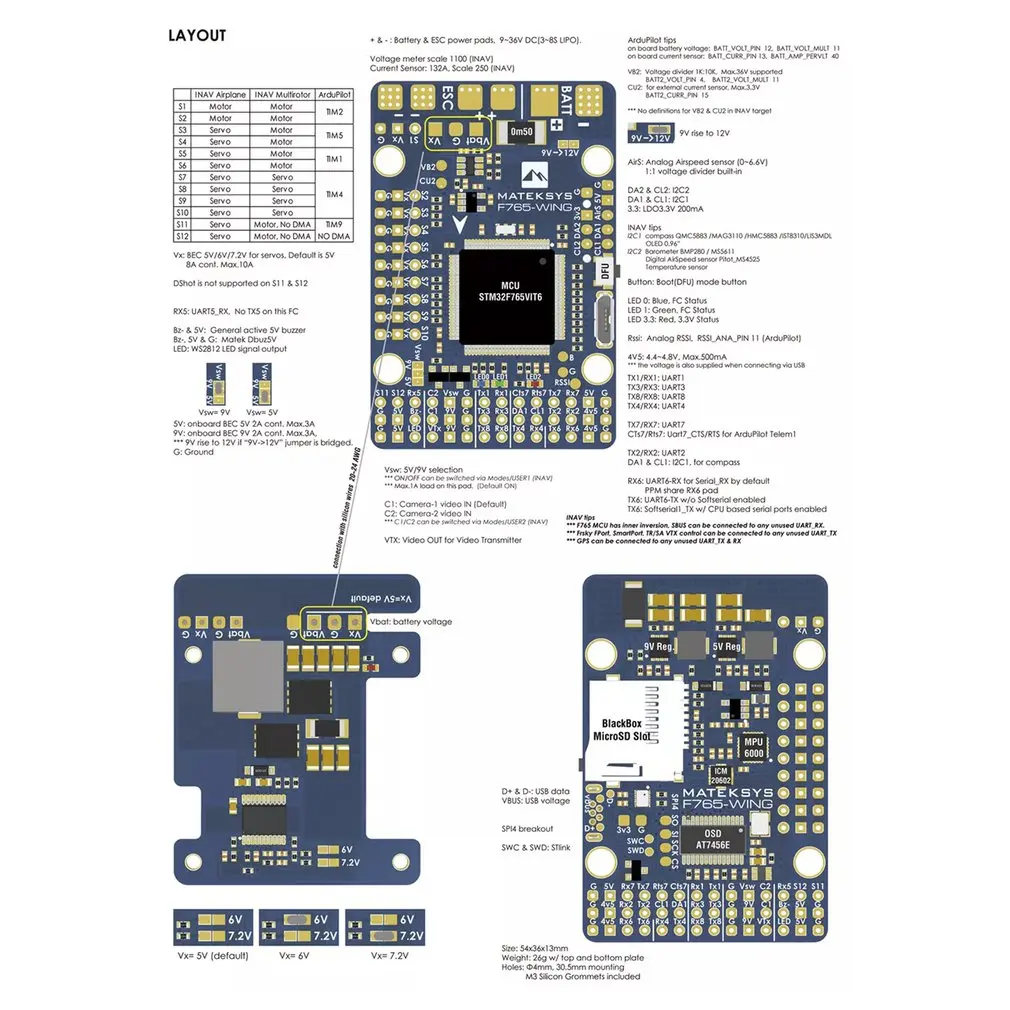

MCU: STM32F765VIT6, 216 МГц, 512кб ram, 2 Мб FlashIMU: MPU6000 (SPI1) и ICM20602 (SPI3)Баро: BMP280 (ie2c2) cOSD: AT7456E (SPI2)Черный ящик: слот для карты MicroSD (SDIO)7x Uarts (1,2, 3,4, 6,7, 8) со встроенной инверсии.1x Softserial1_Tx (INAV)12x PWM выходы (S1 ~ S10 поддержка Dshot)6x ADC (VBAT, ток, RSSI, аналоговый AirSpeed, VB2, CU2)3x светодиоды для состояния FC (синий, красный) и индикатор 3,3 В (красный)2x I2C1x SPI4 break'outПереключаемая мини fpv-камера с двумя Камера входных сигналовПереключаемая мини fpv-камера 5 В/9 В (12 V) для Камера/VTXВысокоточный токаADC VB2 делитель напряжения: 1 K: 10 KADC AirSpeed делитель напряжения: 10 K: 10 KУправление TR/SA VTX: ДаWS2812 Светодиодная лента: ДаЗвуковой сигнал: ДаRSSI: ДаАналоговый датчик скорости полета: ДаЦифровой датчик скорости полета: ДаРазмер: 54 мм/2,11 дюйма x 36 мм/1,4 дюйма x 13 мм/0,51 дюймаВес: 26 г

FC прошивки:

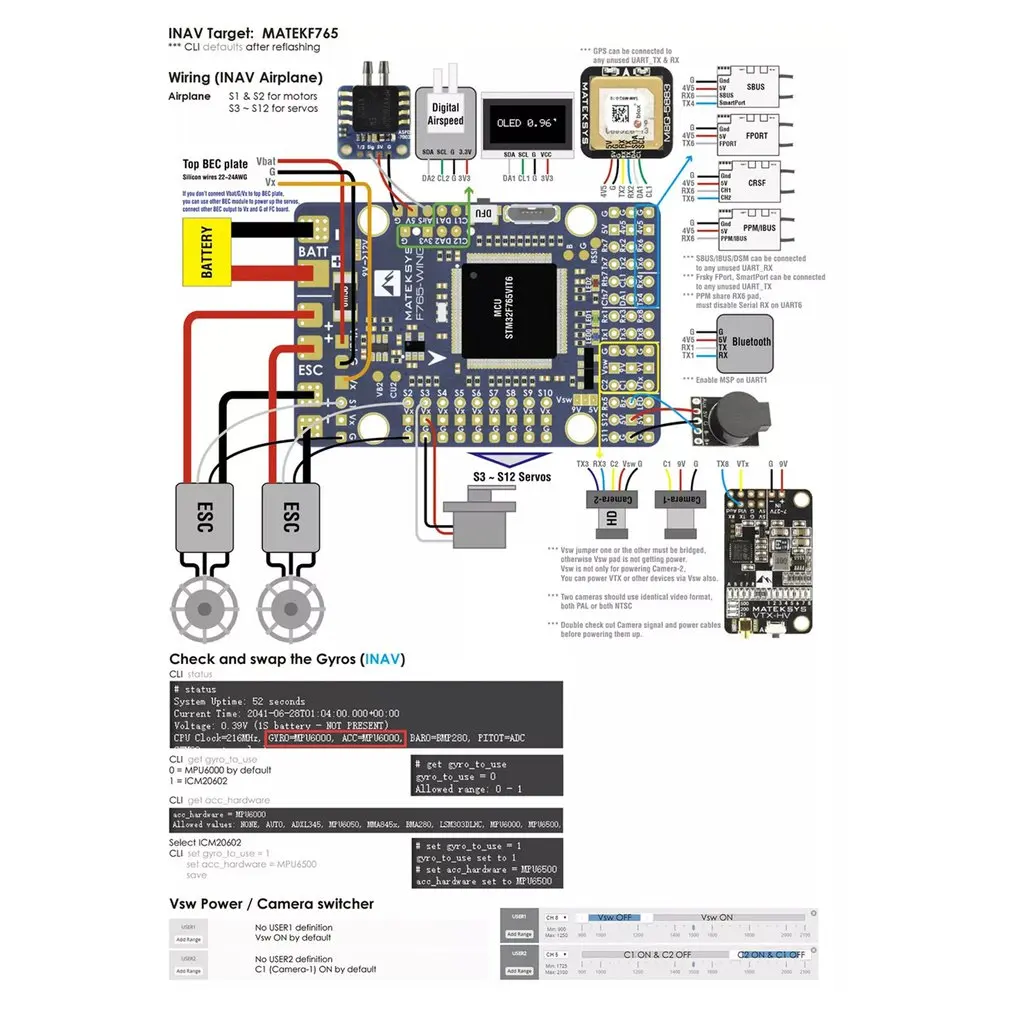

INAV цель: MATEKF765Цель ArduPilot (ChiBiOS): MATEKF765-WING

PDB:

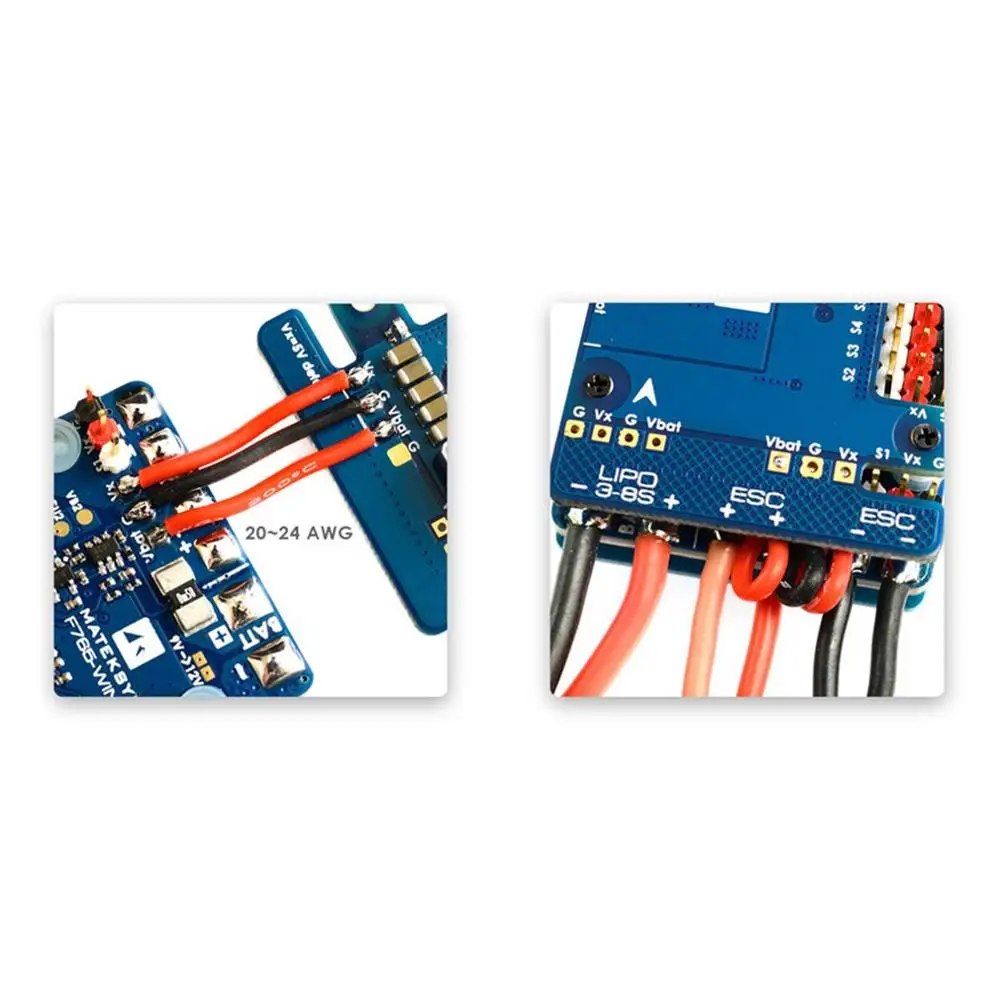

Диапазон входного напряжения: 9 ~ 36 V (3 ~ 6 S LiPo) w/TV защита2x ESC наколенникиДатчик напряжения батареи: 1:10 (масштаб 1100 В INAV, BATT_VOLT_MULT 11,0 в ArduPilot)Ток Senor: 132A, 3,3 V ADC (масштаб 250 in INAV, 40 A/V in ArduPilot)

BEC 5 В выход:

Предназначен для управления полетом, приемника, OSD, камеры, зуммера, 2812 LED_Strip, зуммера, gps-модуля, скорости полетаПостоянный ток: 2 А, Макс. 3 А

BEC 9 В/12 В выход:

Предназначен для видеопередатчика, камеры, карданного стабилизатора и т. Д.Постоянный ток: 2 А, Макс. 3 А12 В вариант с перемычкой

BEC 9 В/12 В выход:

Предназначен для видеопередатчика, камеры, карданного стабилизатора и т. Д.Постоянный ток: 2 А, Макс. 3 А12 В вариант с перемычкой

BEC Vx ток на выходе:

Предназначен для сервоприводыРегулируемое напряжение, 5 В по умолчанию, 6 в или 7,2 в через перемычкуПостоянный ток: 8 А, Макс. 10 А

BEC 3,3 В выход:

Предназначен для модуля Baro/Compass и Spektrum RXЛинейный регуляторПостоянный ток: 200mA

Опишите свой бренд, включая сроки создания и разработки, основные этапы и т. Д.

Медицинский осмотр:

Крепление: 30,5x30,5 мм, Φ4мм с люверсами Φ3ммРазмеры: 54x36x13 ммВес: 26 г

Посылка информации:

Размер посылка: 80x60x20 мм/3.12x2.34x0.78inВес посылка: 35g/1,23 ozМешок из полиуретана с открытыми порами посылка

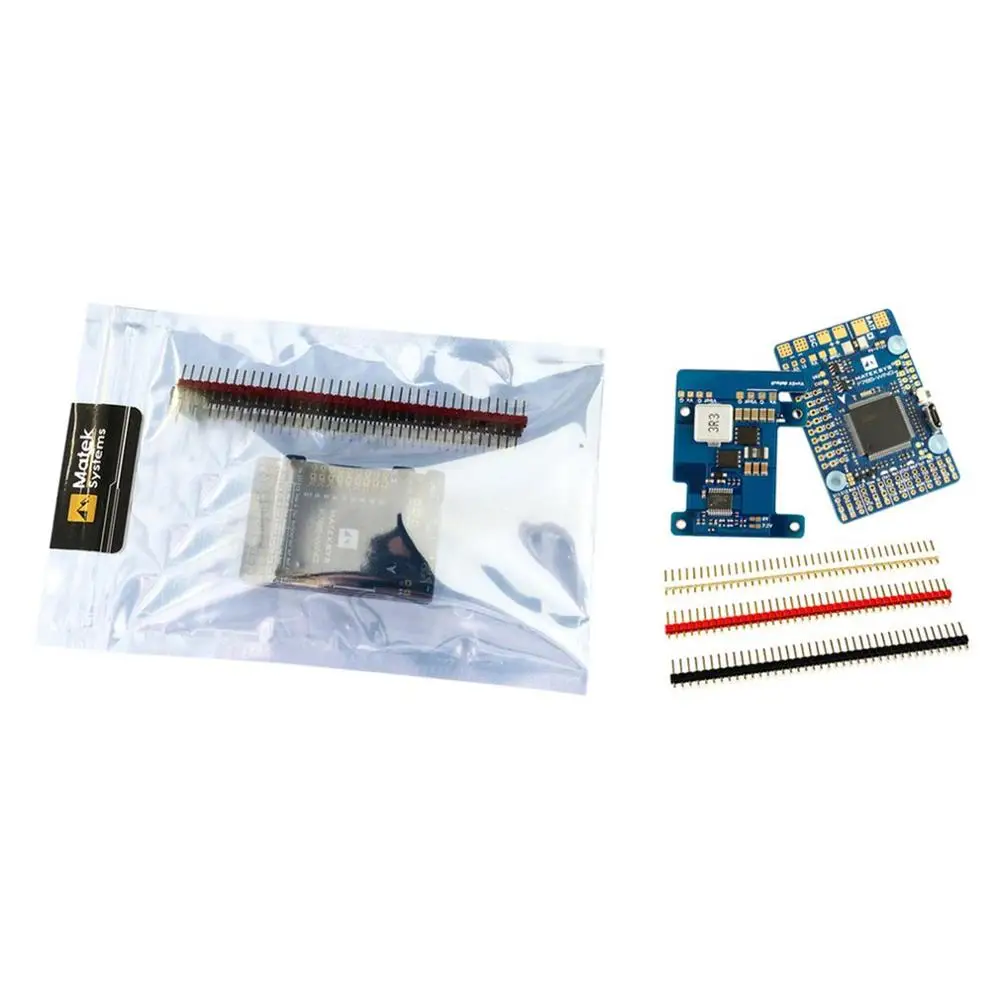

Посылка включает в себя:

1 x matek Systems F765-WING STM32F765VI игровые джойстики

Примите к сведению, что

1. Замеры сделаны вручную, поэтому возможны погрешности в 1-2 мм.2. Цвет товара, отображаемый на фотографиях, может немного отличаться на мониторе вашего компьютера, так как мониторы калибруются не так.
