H250 четырехосевой светильник, небольшой размер, долгий срок службы, легко модифицируется.

Эта стойка разделена на версию из углеродного волокна и стекловолокна.

Толщина фузеляжной пластины 1,5 мм, толщина рычажной пластины 3 мм. (погрешность толщины пластины + 0,1 мм) 3 мм толщины рукоятки, чтобы гарантировать, что самолет в полете прочности, эффективно уменьшает вибрацию.

Fuselage соединен с колонной из алюминиевого сплава для обеспечения прочности fuselage.

Распределение питания (только для справки)

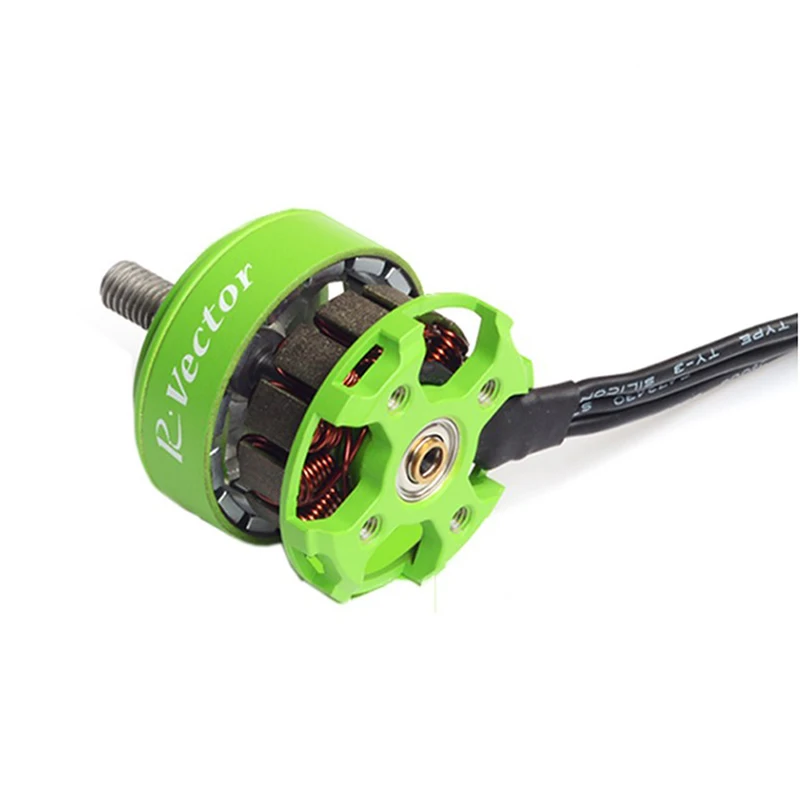

Двигатель: 2204-2208 серии 1800-2200KV

Пропеллер: 5-6 дюймов

Аккумулятор: 1300 мАч-2200 мАч

Электрическая регулировка: 8A-12A

Это оборудование конфигурации из алюминиевого сплава колонки, отправить четыре амортизатора мяч.

12 В: Рабочее напряжение: 10-13 В постоянного тока

В комплект поставки входит провод питания длиной 30 см черного и красного цветов. Использовать r можно отрезать его до нужной длины в соответствии с реальным использованием.

Обратите внимание на "+" и "-" и изоляцию

Включите переключатель на другой канал, чтобы выбрать 7 цветов

Мы предлагаем использовать двустороннюю ленту, чтобы вставить светодиодный светильник на раму

Выходное напряжение 12 В версии составляет от 10 до 13 в, либо 3 S lipo батарея или 12 В BEC может запитать его.

При выходе 12 В светодиодный индикатор питания и тока:

B ON = синий 0,35 Вт, а

R ON = красный 0,35 Вт, 0.03A

G ON = зеленый 0,35 Вт, 0.03A

B + R ON = фиолетовый 0,70 Вт, 0.06A

B + G ON = Cyan 0,70 Вт, 0.06A

R + G ON = желтый 0,70 Вт, 0.06A

B + R + G ON = белый 1,05 Вт, 0.09A

Плата интегрируется с PX4FMU + PX4IO
Pixhawk с новым 32 битным чипом и сенсорной технологией
Процессор:
32 бит 2 м флэш-памяти STM32F427 Cortex M4, с аппаратным процессором с плавающей точкой
Основная частота: 256 K, 168 MHZ ram
32 бит STM32F103 резервного копирования co процессор
Сенсор:
L3GD20 3 оси Цифровой 16 бит гироскоп
LSM303D 3 оси 14 бит акселерометр/магнитометр
MPU6000 6 осевой акселерометр/магнитометр
MS5611 высокая точность барометр
Интерфейс:
5 * UART, 1 * Совместимость высокого напряжения, 2 * аппаратный контроль потока
2 * может
Для спутникового приемника Spektrum DSM/DSM2/DSM-X
Futaba SBUS совместимый вход и выход
PPM входного сигнала
Вход RSSI (ШИМ или напряжение)
I2C
SPI
Вход VADC 3,3 и 6,6
Внешний микро-разъем USB интерфейс
Особенности:
-Расширенный 32 бит CortexM4 ARM Высокопроизводительный процессор, может работать RTOS NuttX в режиме реального времени;
-Встроенный резервный источник питания и контроллер резервного копирования, основной контроллер можно безопасно Переключить на резервный контроль;
-Обеспечивает резервный вход питания и функцию передачи неисправностей;
-14 * ШИМ/выход привода;
-Интерфейс шины (UART, iec, SPI, CAN);
-Обеспечивает автоматический и ручной режим;
-Цветной светодиодный светильник;
-Интерфейс многотонального зуммера;
-Micro SD для записи данных полета;

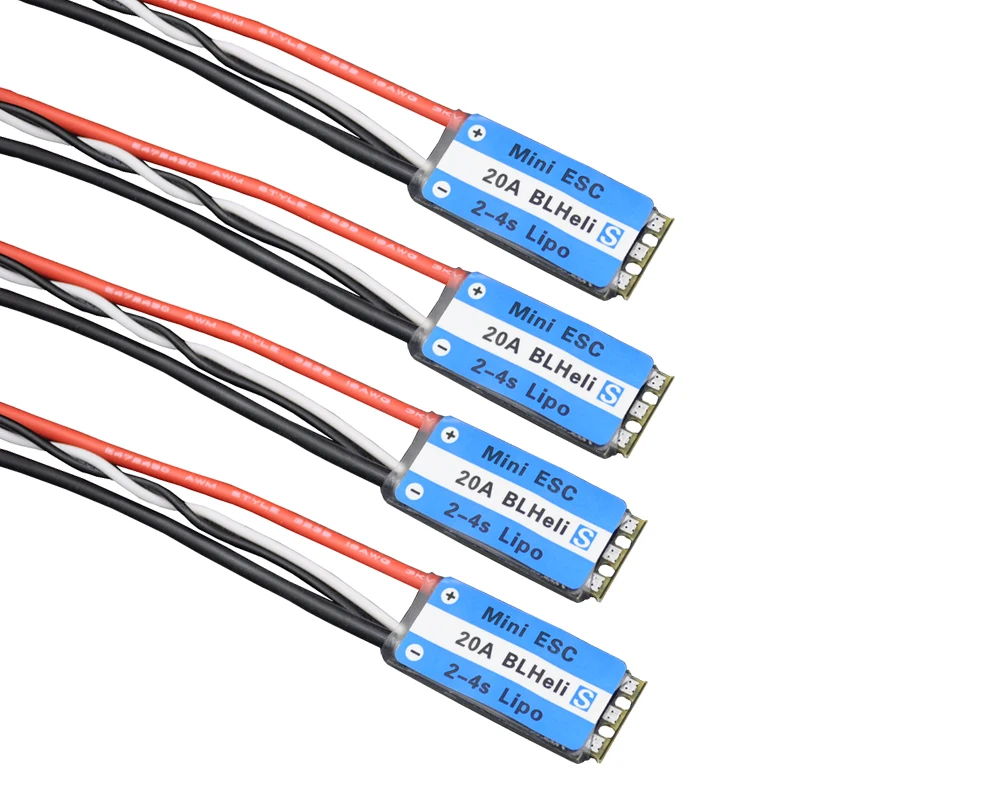

Описание:

Ток: 20А

Пиковый ток (10 с): 25А

BEC: нет

Lipo: 2-4 s

Программирования: Да

Вес: 7,9 г

Размер (PCB): 27*12 мм
