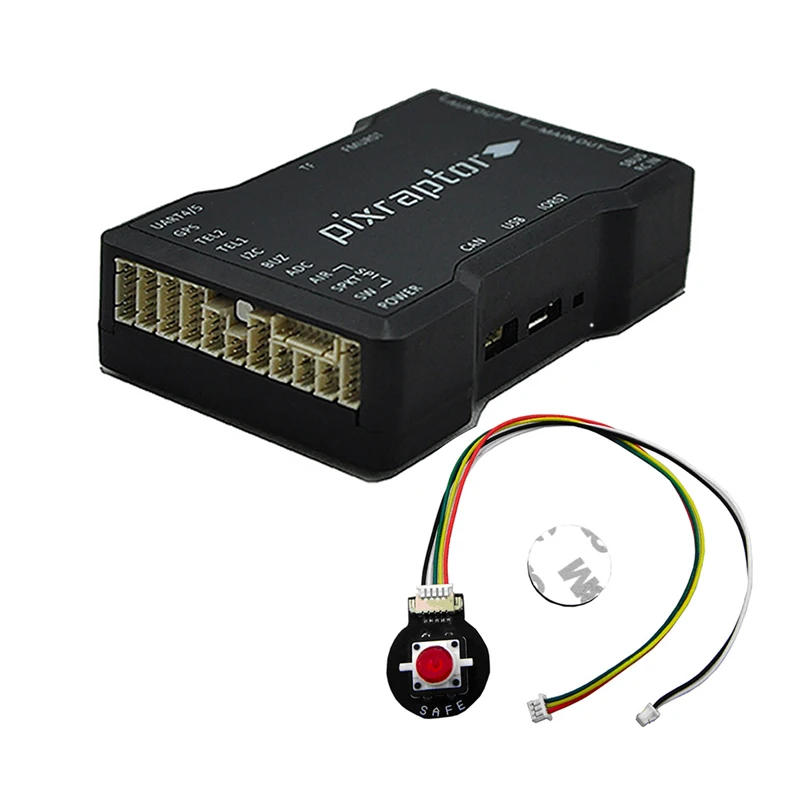

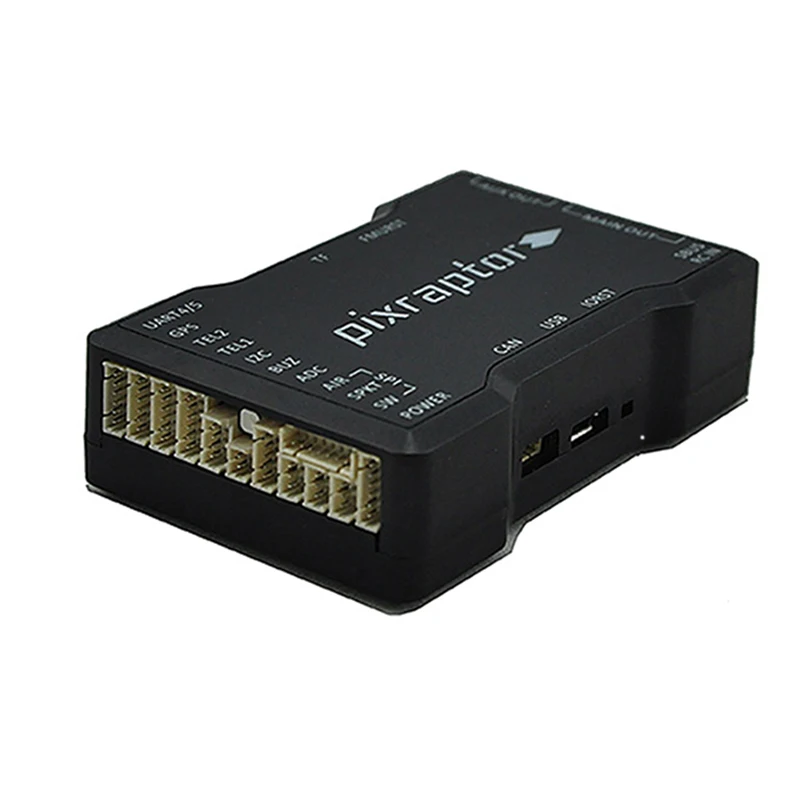

Контроллер управления полетом Pixraptor совместим с Pixhawk для мультикоптера FPV

Особенности:

-32-bit STM32F427 Cortex-M4F ядерный процессор (интегрированный с плавающей точкой блок)

-32-bit STM32F100 сопроцессор (поддерживает зарядку устройств и с независимым управлением основной процессор при сбое, только при использовании с неподвижным крылом)

-14-канал ПВМ сигнал сервопривода выход (8-канальный поддержка безотказный ручное управление, когда, шесть вспомогательных выходов, совместимый с высоким напряжением сервоприводы)

-Большое количество вариантов интерфейса внешнего устройства (включая несколько UART, iec, CAN, SPI и т. Д.)

-Встроенная система резервного копирования перезагрузки и ручного управления поддержкой процессора air-core для ручного управления, резервная система имеет отдельную систему питания (только фиксированное крыло)

-Резервная система может достичь автоматического автопилота и ручного смешивания управления (только фиксированное крыло)

-Одновременно поддерживает несколько источников питания и автоматически выбирает оптимальный набор входного сигнала

-Сопроцессор оснащен внешним автономным переключателем безопасности и светодиодный индикатор состояния

-Встроенный полноцветный OSRAM СВЕТОДИОДНЫЙ индикатор состояния, при необходимости, внешний

-Может прикрепить внешний высоковольтный пьезоэлектрический зуммер

-Оснащен высокоскоростным tf-картой расширения для хранения журналов

-ST Micro L3GD20H 16 гироскоп

-InvenSense MPU6000 шестиосевой Акселерометр, гироскоп

-ST Micro LSM303D 14 акселерометр/магнитометр

-МПС MS5611 барометр

Интерфейс конфигурации:

-5-канальный UART последовательный порт, последовательный порт 1 поддерживает высокую выходную мощность, последовательный порт 1 и 2 Поддержка аппаратного регулятор давления газа

-2-полосная подключению CAN-шины выход (CAN1 имеет внутреннюю 3,3 V оптические трансиверы на последовательный интерфейс CAN2 комплекс 3 дюйма)

-Совместимость со спутниковым приемником Spektrum DSM/DSM2/DSM-X®

-Совместимость с Futaba S. BUS вход и выход

-Вход PPM сигнала

-Вход индикатора силы сигнала RSSI (поддерживает режим ШИМ или режим напряжения)

-1 дорожный выход iec, через коммутационную доску для нескольких расширений

-1-way SPI выходной

-1-way и односторонней 3,3 V 6,6 V вход АЦП

Питание и меры защиты:

-LTC4417 система управления питанием с тройным приоритетом, превосходящая обычную простую диодную схему

-Интерфейс Servo поддерживает высокое напряжение и высокий ток (до максимум 7 в)

-Все выходы оснащены защитой от перегрузки по току, входной интерфейс снабжен антистатической защитой от ESD

Размеры:

-Вес: 63 г (со встроенным весом только 8 г счетчика удара)

-Размер: 78*49*21 мм
