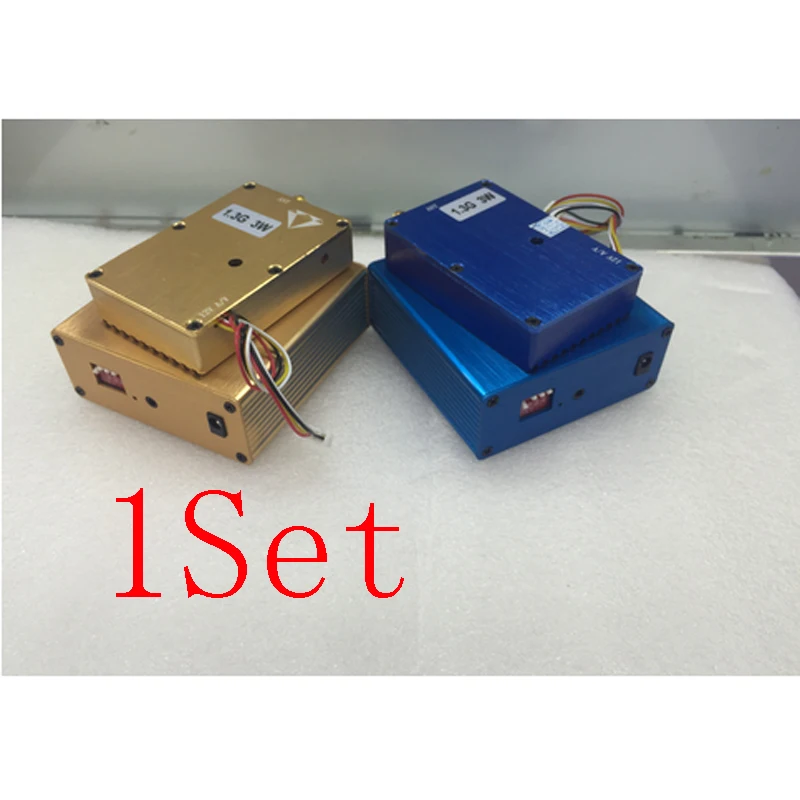

1 комплект 1,3G 3W беспроводной видео и аудио передающий приемник передача изображения FPV передатчик управление полетом часть для радиоуправляемого дрона

1 комплект 1,3G 3W беспроводной видео и аудио передающий приемник передача изображения FPV передатчик управление полетом часть для радиоуправляемого дрона

Модель: 1.3G3W

Характеристики

1. Рабочая Частота высокая, а защита от помех хорошая. Для голосового оборудования связи, такого как высокомощная рация, традиционное оборудование передачи видео мешает, и проблема затемнения выходного изображения приемника полностью решена.

2. Этот продукт принимает новый чип шифрования. Обычный приемник, циркулирующий на рынке, не может получить изображения, передаваемые этим продуктом нормально. Он должен использовать поддерживающий приемник, чтобы нормально получить изображение и звук.

3. Есть много каналов на выбор, и нет легкого взаимовыгодного помех между каналами.

4. С функцией расширения приложения, адаптивность.

Производительность

Размер передатчика: 65x42x16 мм

Мощность: 1.3G3000MW

1. Рабочая частота: 1280-1300-1320-1340

2. Использование канала: 4

3. Может передавать аудио сигналы и видеосигналы

4. Формат видеосигнала: PAL/NTSC

5. Аудио Входное сопротивление: 1KΩ видео Входное сопротивление: 75Ω

6. Входная мощность: 9 ~ 12 V/1A (DC)

Установка и использование

Примечание: Эта система включает в себя один передатчик и один приемник.

Используйте оригинальную антенну для передачи и приема. Не используйте антенну самостоятельно. В противном случае передатчик будет работать неправильно.

1. Метод переключения каналов передатчика:

Антенна передатчика поднята, и четырехзначный набор номера следующий

1CH 1 вниз 2 до 3 до 4

2CH 1 вниз 2 до 3 вниз 4 вверх

3CH 1 вниз 2 до 3 вниз 4 вниз

4CH 1 вниз 2 до 3 до 4 вниз

Интерфейс машины определяется следующим образом:

1. Передатчик av-кабель (внешний интерфейс устройства) Определение:

AV Белый интерфейс: аудиовход

AV Желтый интерфейс: видеовход

Красный Интерфейс постоянного тока: вход питания

Черный интерфейс постоянного тока: выходная мощность

2. Определение интерфейса приемника

Видео: видео выход

Аудио: аудио выход

Постоянный ток: Мощность вход

Передатчик установки:

1. Выберите рабочий канал.

2. Подключите аудио/видео сигнал к аудио и видео входу передатчика с помощью аудио и видео кабеля.

3. Установите антенну.

4. Установите Устройство питания и индикатор питания.

Приемник установки:

1. Рабочий канал приемника такой же, как и рабочий канал передатчика.

2. Подключите Телевизор или монитор к аудио-и видеовыходу приемника с помощью аудио-и видеокабеля.

3. Установите антенну.

4. Установите Устройство питания и индикатор питания.

После установки передатчика и приемника следите за выводом изображения из приемника, Регулируя угол антенны передатчика или приемника до тех пор, пока звук и изображение не будут в лучшем виде.

Меры предосторожности

1. Перед включением обязательно Установите антенну, которая специально оборудована этим устройством. При использовании, держите антенну вверх и вверх, чтобы достичь наилучшего эффекта передачи.

2. Обязательно используйте адаптер питания, предоставленный фабрикой, чтобы избежать повреждения машины.

Посылка включает в себя: один передатчик, один приемник, две оригинальные антенны, один av-кабель, один Конверсионный кабель, один зажим
