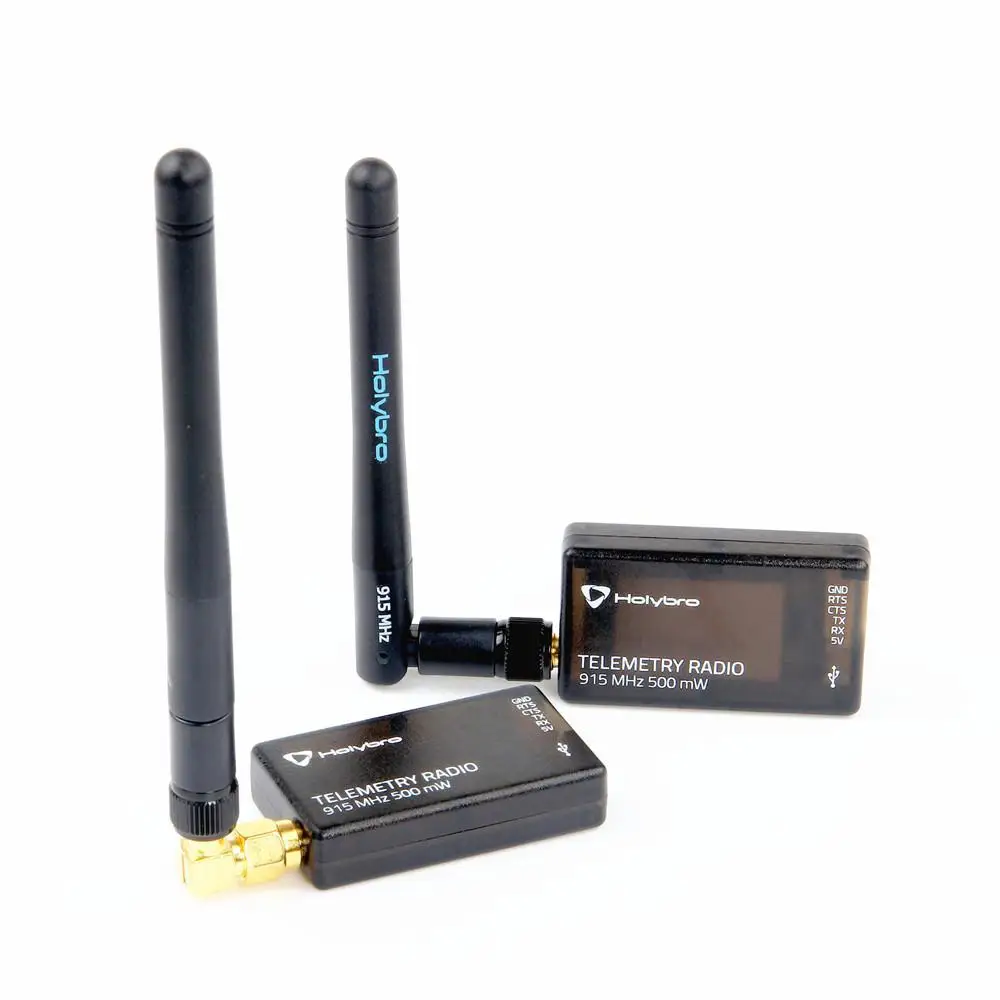

Holybro 433 МГц 915 МГц 500 МВт приемопередатчик радио Телеметрия набор V3 для PIXHawk 4 Контроллер полета

Описание

Описание:

Тип изделия: 433 МГц или 915 МГц радиомодуль с антенной

Производитель: Holybro

Версия: 433 МГц/915 МГц (опционально)

Название товара: 500 мВт трансивер Радио Телеметрия набор V3

Применение: совместим с контроллером полета Pixhawk 4

Размер: 26x53x10,7 мм (без антенны)

Обработка

Максимальная выходная мощность 100 мВт (регулируемая)-чувствительность 117 дБм

Прошивка SIK с открытым исходным кодом

RP-SMA разъем

2-полосная полный дуплексная связь через адаптивной TDM UART интерфейс

Прозрачный последовательного соединения

MAVLink протокол обрамление

Частотный прыгающий разброс спектра (FHSS) настраиваемый Рабочий цикл

Исправление ошибок исправляет до 25% битовых ошибок с открытым исходным кодом SIK

Настраивается через планировщик миссии и APM планировщик

FT230X-это USB к базовому UART IC

Мощность

Напряжение питания: 5 В постоянного тока (от USB или JST-GH)

Ток передачи: 500 мА при 27 дБм

Ток приема: 25 мА

Последовательный интерфейс: 3,3 V UART

Статус светодиодов

Радиоприемники имеют 2 светодиода состояния, один красный и один зеленый. Значение различных светодиодный состояний:

Зеленый светодиодный мигающий-поиск другого радио

Зеленый светодиодный solid-link устанавливается с другим радио

Красный светодиодный мигающий

Красный светодиодный режим обновления прошивки

Подключение к Pixhawk4

Используйте разъем 4 pin JST-GH, который должен был поставляться с радио, чтобы подключить радио к pixhawk4 "Telem 1"

(«Telem 2» также может использоваться, но по умолчанию рекомендуется «Telem 1»).

Подключение к ПК

Подключение радио к ПК с ОС Windows так же просто, как подключение кабеля micro USB

(Который должен быть включен в комплект с радио) на ваш компьютер.

Необходимые драйверы должны быть установлены автоматически, и радио появится как новый "USB Последовательный порт"

В менеджере устройств Windows под портами (COM & LPT).

В раскрывающемся списке выбора com-порта планировщика миссии также должен быть указан тот же Новый com-порт.

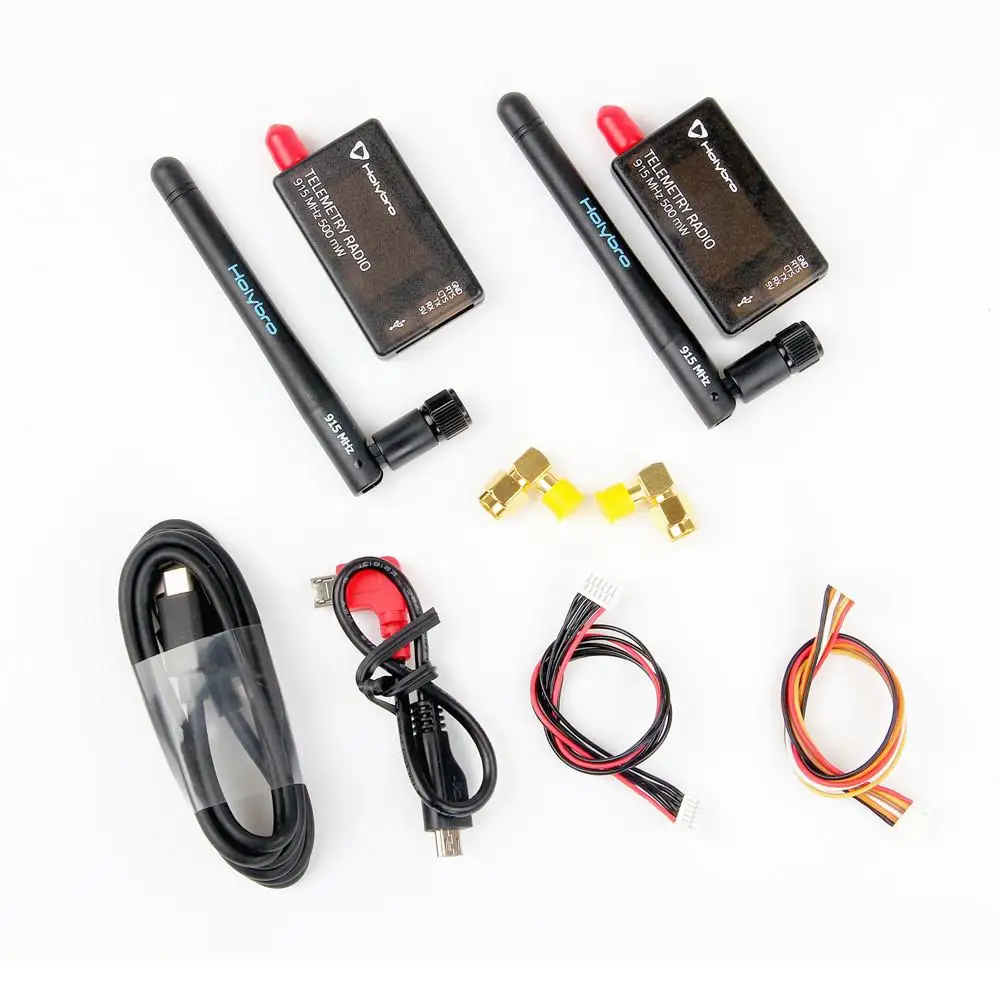

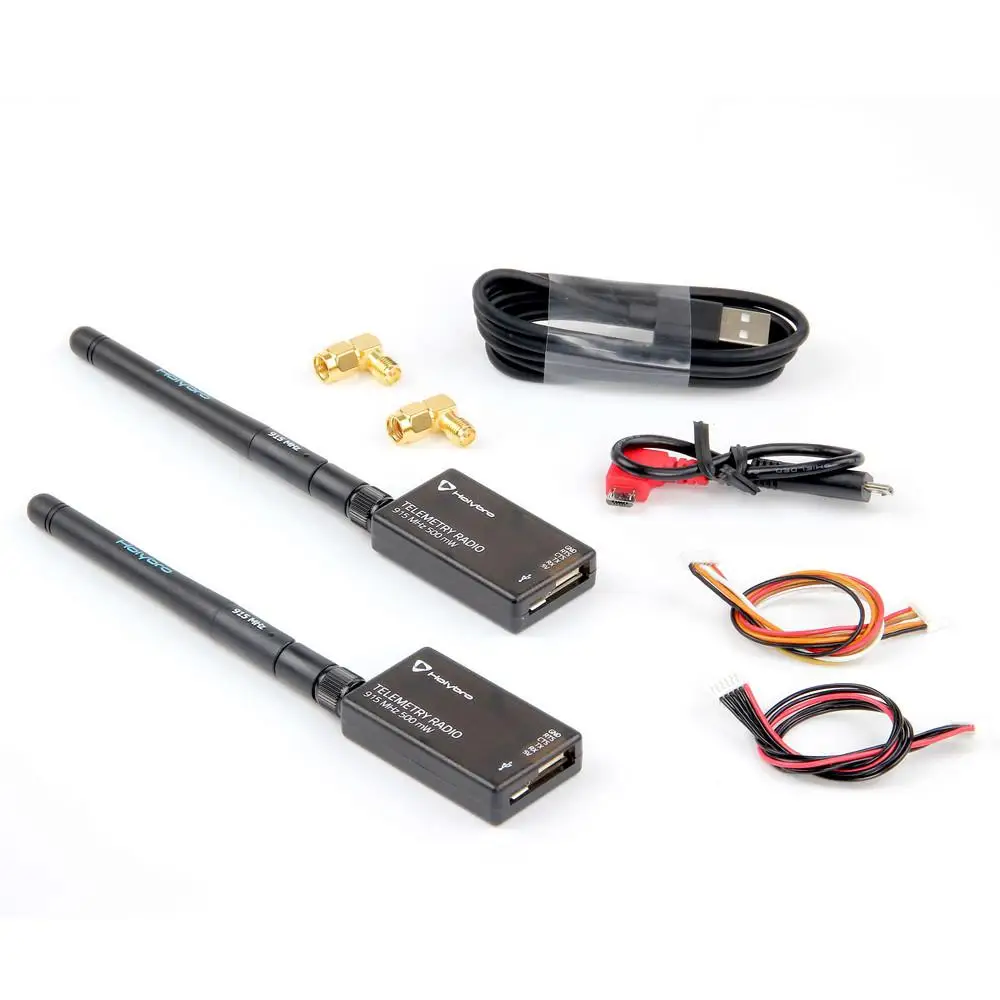

Посылка включает в себя:

2x433 МГц или 915 МГц радиомодуль с антенной

1x Кабель Micro-USB

1x Android OTG Кабель-адаптер

1x GH 6P-GH 4 P кабель

1x MLX 6P-GH 4 P кабель

2x SMA адаптер

Примечание:

Отклонение цвета может отличаться из-за различных настроек монитора.
