Skydroid T12 дистанционное управление T12R приемник передача изображения цифровой VTX DATALINK камера 4в1 для сельскохозяйственных распыления Дрон

Описание

Skydroid T12 дистанционное управление передача изображения цифровой VTX DATALINK камера 4в1 для DIY сельскохозяйственных распыления Дрон

Посылка список:

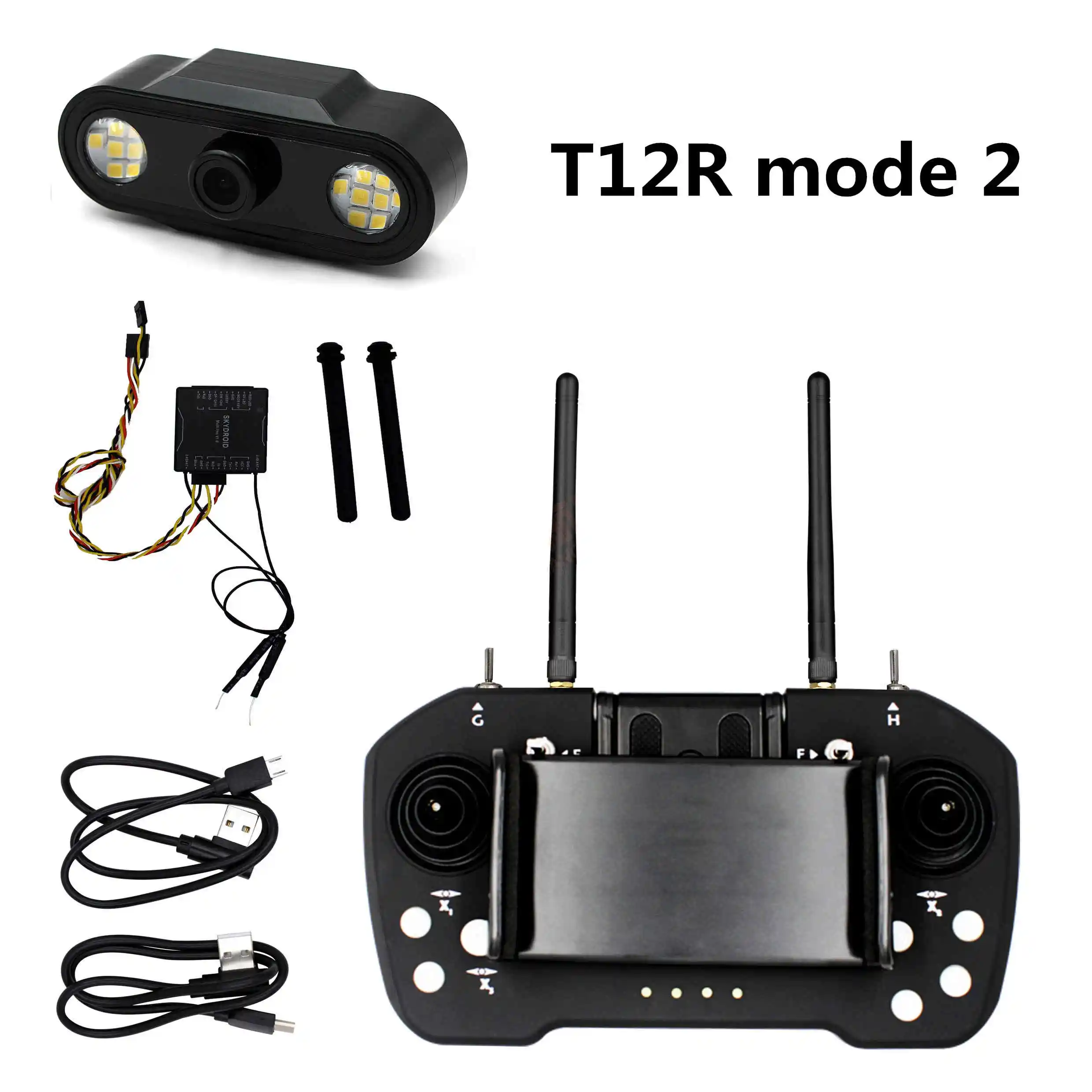

Skydroid T12 дистанционное управление T12R приемник передача изображения цифровой VTX DATALINK камера 4в1 для сельскохозяйственных распыления Дрон

Технические характеристики:

A) введение

1. Характеристика продукта

1,1 двойная антенна плюс двойной модуль с управлением алгоритмом для обеспечения надежной связи с полным углом с высоким коэффициентом усиления антенны. Также благодаря новейшей технологии FHSS (Frequency Hopping Spread Spectrum) для достижения идеального контроля FUAV и работы камеры.

Выход 1,2 Tx и Rx отправил данные полета на наземную станцию. Полностью Максимизируйте преимущества 2,4G для решения проблемы нестабильных и помех 433 МГц и 915 МГц

Интегрированная внутренняя вещательная станция 1,3

1,4 настройка параметров в любое время через приложение (FUAV Helper)

1,5 соединение с помощью usb-кабеля или Bluetooth. Также поддерживает S. Bus, PPM, PWM, iec последовательный порт и расширяемый

Параметры полета 1,6 можно отрегулировать через приложение в вашем телефоне. Он может быть подключен через USB (с OTG) или Bluetooth. Вы можете изменить любые функции через приложение, режим (режим 1, 2, 3,4), Nor/Rev, failsafe, Sbus, ppm выход и baudrate. Данные сохранены, чтобы вы могли использовать в любое время.

1,7 база на приложении «Башня», чтобы сделать станцию идеально подобранной друг другу, больший вид на карте. Таким образом, вы можете сделать точку для точечного планирования и самостоятельной эксплуатации. Также один ключ возврата домой.

1,8 внутренний 4000 мАч литий-ионный аккумулятор может работать более 24 часов с 100 мВт

Низкое энергопотребление. Ваш телефон можно заряжать через порт micro USB.

1,9 высокоинтегрированная плата управления данными, видео и полетом. Это делает размер меньше. Алюминиевая Складная Монтажная пластина. С регулировкой 360 градусов.

1,10 камера оснащена 8 Вт супер яркий светодиодный для лучшего захвата изображений в ночное время

T12 FUAV специально разработан для сельского хозяйства, видеозахвата и беспилотных летательных аппаратов

С) Спецификация T12

D. Подготовка первого запуска

1. Убедитесь, что наземная станция (Tx) полностью заряжена

2. Пожалуйста, проверьте положение антенны правильно

3. Проверьте обновление прошивки

2. Как установить параметр через АПК

2,1 Проверка батареи полностью заряжена и оба приемника (Rx) и наземной станции (Tx)

2,2 поддерживает только систему Android на данный момент

2,3 установите АПК через официальный сайт (www. fuav. xin)

2,4 включить Tx коротким нажатием один раз, затем длинным нажатием для включения. Откройте Bluetooth на телефоне Android и найдите T12-xxx код сопряжения 1234

2,5 Откройте «помощник устройства» для регулировки следующих действий:

2.5.1 настройка параметров: Nor/Rev, ATV, Channel, failsafe

2.5.2 настройки руки: режим 1,2, 3,4

2.5.3 другие варианты: Выберите выходной Sbus, PPM и скорость передачи данных

2.5.4 Обновление устройства: онлайн-обновление прошивки. Используйте Bluetooth для обновления Tx, USB для Rx

2,6 Регулировка параметров Tx. АПК прочитайте данные Tx и Rx

Например:

2.6.3 Ch1: X2 не имеет Rev, Failsafe значение устанавливается в 1500, минимальный ход 1000, макс 2000

2.6.2 Ch2: Y2 не имеет Rev, Failsafe значение устанавливается, чтобы быть 1500, мин путешествия 1000, макс 2000

2.6.3 Ch3: Y1 не имеет Rev, Failsafe значение устанавливается, чтобы быть 900, мин путешествия 1000, макс 2000

2.6.4 Ch4: X1 не имеет Rev, Failsafe значение устанавливается, чтобы быть 1500, мин путешествия 1000, макс 2000

Просто поставьте галочку в поле или введите значение.

Обратите внимание на следующее:

Если failsafe значение "0" (по умолчанию 1500)

Выберите «сохранить», чтобы сохранить ваши данные в правом верхней части

2,7, пожалуйста, сохраните данные и измените модель.

3. Приемник

3,1 короткий режим и GND для сопряжения с Tx, зеленый светодиодный фонарик быстро, затем включите Tx. Однотонный зеленый светодиодный светильник при удачной паре.

3,2 Pin конфигурация как показано. Пожалуйста, соедините его с вашими потребностями. Tx pin на приемнике подключается к плате контроллера полета Rx.

3,4 USB контактов используются для обновления прошивки. Короткий ключ режима и контакты GND затем подключите четыре контакта (USB5V, DM/CH9, DP/CH10, GND) к ПК (окно). Красный светодиодный фонарик на приемнике медленно переходит в режим загрузки.

3,5 отказ светодиодный индикатор

Красный светодиодный быстро мигает: приемник самообнаруживает сбой, отправил его обратно к заводу, если повторите попытку не удалось.

Красный/зеленый светодиодный фонарик попеременно: приемник

Зеленый светодиодный индикатор выключен, но самообнаружение успешно: включите Tx и снова Выполните сопряжение

Светодиодный индикатор не включен: Проверьте рабочее напряжение 5 В и правильно подключена полярность. Отправляется обратно на завод, если повторная попытку не удалась.

4) Подключение T12 к телефону Android

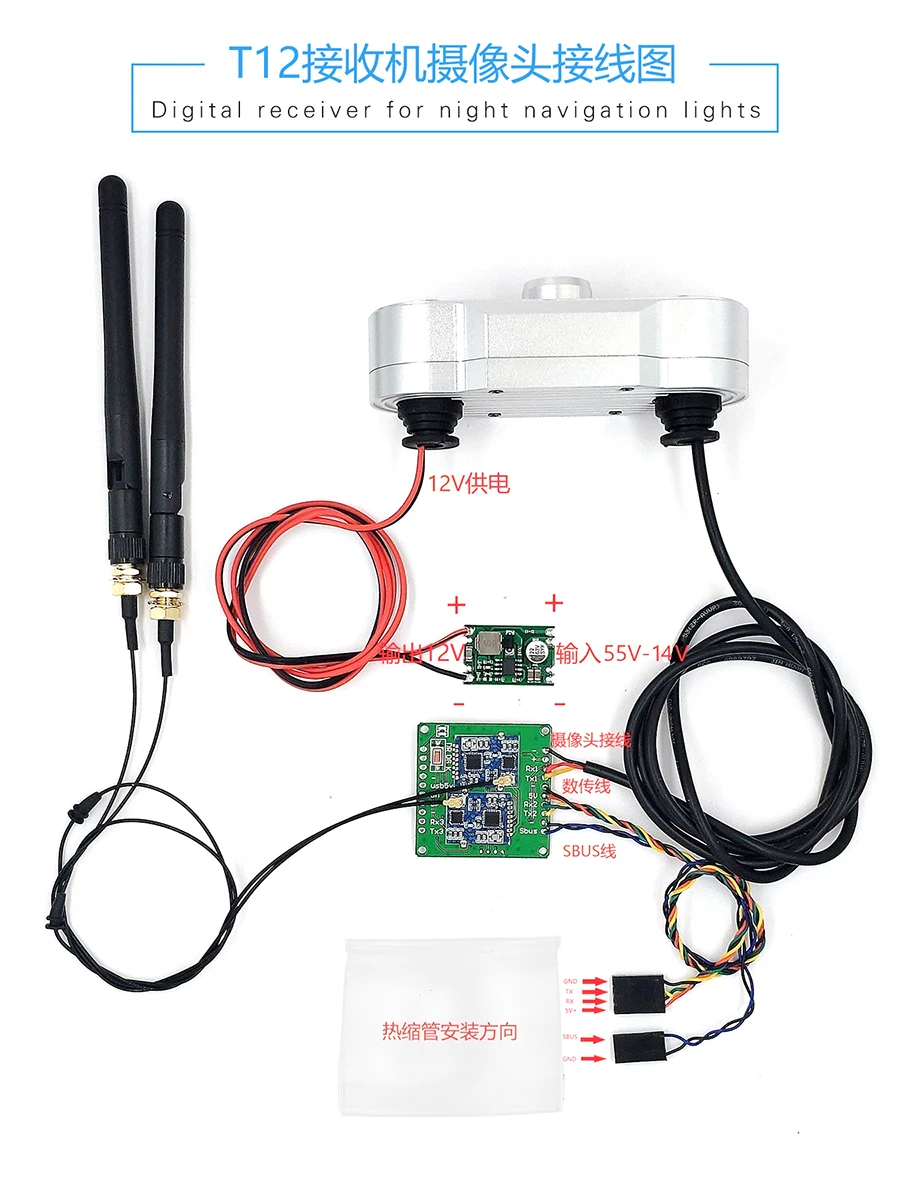

4,1 правильно подключить приемник и камеру. Мощность на

4,2 установить FUAV APK

4,3 Используйте usb-кабель в комплекте, чтобы связать Tx и Android телефон, как показано на рисунке

4,4 нажмите «да», изображение будет показано на вашем телефоне

5) Как обновить прошивку

5,1 Обновление Android

5.1.1 Откройте «помощник устройства» и свяжитесь с Bluetooth. При включении Tx нажмите кнопку «A». 5.1.2 Кнопка “A” светодиодный медленно мигает, чтобы перейти в режим загрузки. Проверьте, обновляется ли новая прошивка. 5.1.3 Обновите прошивку, если она есть.

5,2 апгрейд ПК

5.2.1 перейдите по ссылке «www. fuav. xin», чтобы выбрать вариант загрузки.

5,3 Tx обновления

5.3.1 подключение Tx и PC. Нажмите кнопку «A» во время включения Tx. Светодиодный фонарик с кнопкой «A» медленно переходит в режим загрузки.

5.3.2 двойной клик обновления прошивки

5,4 Rx обновления

5.4.1 припой USB кабель для обновления порта, затем нажмите S1 link с ПК (окно), Красный светодиодный дисплей отображается, чтобы войти в режим загрузки.

5.4.2 выберите Файл bin и нажмите, чтобы обновить, когда 100% процесс обновления закончен. Пожалуйста, отключите приемник.

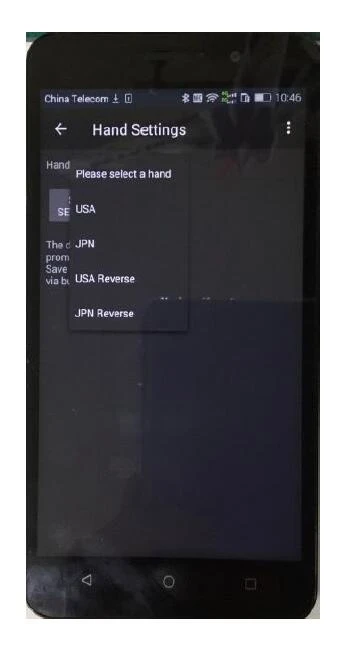

6) Как изменить режим на T12

6,0 выберите четыре разных режима, режим 1 (JPN), режим 2 (USA), режим 3 (JPN Reverse), режим 4 (USA Reverse)

7) Частые вопросы и ответы

7,1 в: T12 поддерживает PPM, Sbus?

О: Да, первые штыри по умолчанию как Sbus, изменить на PPM сигнал на АПК.

7,2 В: Как далеко может достигать T12?

Ответ: В условиях чистого сигнала. Видеосигнал может достигать 20 км во время передачи данных

Может быть 30 км.

7,3 В: Как определить две антенны на T12

О: двойная антенна 2,4 ГГц, также двойной модуль внутри для передачи.

7,4 В: Как определить две антенны на приемнике

A: приемник также использует двойную антенну, они работают как трансивер. Пожалуйста, поместите угол двух антенн, как мы рекомендуем

7,5 в: Что внутри T12 посылка?

A: T12 Tx один блок, две антенны 2,4G, кабель для передачи данных, Rx один блок

7,6 В: как зарядить T12?

A: Используйте кабель Micro USB для зарядки T12. Мигает в режиме зарядки во время выключения при полной зарядке.

7,7 В: Как получить новейшее программное обеспечение наземной станции с обновленной прошивкой?

О: пожалуйста, посетите www. fuav. xin, чтобы скачать и узнать из видео.

7,8 В: не удалось связаться с АПК?

A: Пожалуйста, проверьте baudrate, соединение с платой управления полетом или Bluetooth занято другим устройством. Наша наземная станция хорошо соединена с контроллером полета PIX. Кроме того, другая карта наземной станции поставляется с платой контроллера полета.

7,9 в: как выключить/включить Tx

A: Коротко нажмите кнопку питания, затем долго нажмите, чтобы включить Tx и обратно

7,10 в: не удалось разблокировать Контроллер полета?

7,11 в: Нет светодиодный приемника при соединении с контроллером полета?

A: включите Tx, если все еще нет сигнала, пожалуйста, проверьте уровень заряда батареи и пара снова

7,12 в: изменить режим руки

A: Откройте «помощник устройства», чтобы изменить режим руки

7,13 в: аномальное положение палки

A: калибровки снова

7,14 в: какое пространство передачи сигнала

О: около 400/MS

7,15 в: сопрягается ли T12 с новым приемником?
