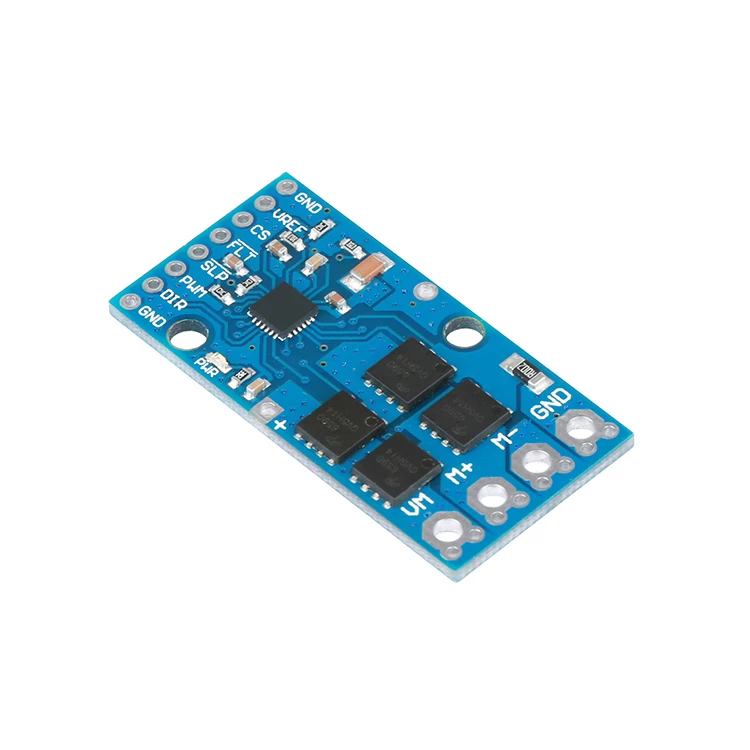

MD03 привод двигателя 23A h-мост положительный инверсия ШИМ регулировка скорости с током обнаружения для Arduino DIY умный робот автомобильный комплект

Описание

MD03 привод двигателя 23A h-мост положительный инверсия ШИМ регулировка скорости с током обнаружения для Arduino DIY умный робот автомобильный комплект

Особенности:

1. Md02 двухходовой двигатель состоит из одного Н-моста вождения IC плюс четыре внешних n-канала MOS трубки. Он компактный, поддерживает 5,9 в до 40 в широкий вход напряжения, может достигать 17а непрерывного тока, и поддерживает модуляцию ширины импульса. Модуль осуществляет управление двигателем вперед, назад и скоростью вращения через контактный разъем dir и PWM-контакт управления скоростью.

2. Терминал управления поддерживает логический вход 1,8-5 В, и функция регулирования тока ШИМ интегрирована в IC вождения, тем самым ограничивая ток перенапряжения двигателя. Когда SLP pin установлен на низкий уровень мощности, модуль драйвера MD01 может войти в режим низкого энергопотребления, чтобы достичь низкой статической потери тока, около 9ua.

Технические характеристики:

* Рабочее напряжение: 5,9-40 в

* Рабочий ток: 17A

* Логический вход: 1,8 в, 3,3 В, 5 В (макс.)

* Частота ШИМ: 100 кГц

* Обнаружение тока: 50 мВ/а CS pin

* Защита от обратного напряжения: нет (VM и GND не должны быть изменены)

* Защита от пониженного напряжения: Да

* Защита от короткого замыкания: Да

VM:Входная мощность, диапазон напряжения 5,9-30 в (макс.)

MA1:Мощность двигателя проводки положительный

MA2:Электропроводка с отрицательным полюсом

Заземление:Подключен к отрицательному полюсу блока питания

PWMA:Входной терминал PWM сигнала с регулировкой скорости двигателя низкого уровня, который может осуществлять регулирование скорости двигателя

DIRA:Низкий уровень управления направления двигателя, когда мощность высока, ток течет от м + к м-, в противном случае от М-к м +

SLP:Низкий уровень-режим низкого энергопотребления, низкий уровень по умолчанию. При использовании необходимо сохранить высокий уровень для SLP pin

CS:Ток обнаружения pin, действительный только в положительном и обратном направлении, выходное напряжение прямо пропорционально току (50 мВ/А), и напряжение 0,05 В, когда ток равен нулю.

VREF: Установите ток привода модуля, по умолчанию 30A

Драйвер двигателя MD03 поддерживает частоту ШИМ 100 кГц, а потери переключения цепи привода также будут пропорциональны частоте ШИМ. Поэтому в целом мы рекомендуем использовать Привод 10-30 кГц.

Посылка включает в себя:

1x MD03 электродвигательного привода
