DIY RC Дрон части F4 Контроллер полета Razor32 V2 35A 3-6S ESC 2306 2400KV бесщеточный двигатель XT60 Соединительный кабель для FPV Дрон

Описание

Посылка включает в себя:

1xF4 полета Управление

4xRazor32 V2 35A BLheli_32 с диагональю экрана 3-6 S ESC

1xXT60 соединительный кабель с разъемом кабеля

F4 F4 управление полетом F4 PDB STM32 интегрированный OSD 5 V BEC Контроллер полета для Марсианская рептилия II 220 мм QAV-X 214 Дрон

Новый F4 управление полетом:

1. Использование прошивки OMNIBUSF4

2. Master STM32F405 GRT6 Частота обновления до 8 K.

3. PCB 3 унции толщина меди для повышения стабильности тока и быстрого охлаждения

4. BEC 5V3A выход

5. Открытые прокладки для легкой пайки и сброса традиционных распределительных плат.

6 Совместимость со всеми рынками ESC

7. Управление полетом IMU интегрированное OSD без чистки независимая прошивка, поддержка BF наземная станция справки OSD

8. Интегрированный гальванометр, мониторинг в реальном времени потребляемой мощности и другие данные

9. Вы можете использовать пульт дистанционного управления для регулировки OSD данных, таких как управление полетом PID

10. Открытые порты могут быть отрегулированы от OSD карты, такие как мощность, частотный диапазон, частота (поддержка функции карты, такой как Black Sheep Legend, и грядущей DYS карты)

11. F4 управление полетом, используя независимый четыре демпфирующих шара, может фильтровать вибрацию двигателя, так что полет опыт лучше

ESC M1-M4: Подключите шнур питания

V +-V-: соответствует линии питания ESC положительным и отрицательным, с '-' для Земли.

B +-B-: вход литиевой батареи

Загрузка: кнопка загрузки (используется в качестве прошивки кисти)

+ 5 В: с 3а выходом, можно подключить к картинке, приемнику, камере.

Заземление: заземления

Vout: видеовыход, затем передача изображения сигнасигнальная линия

Вин: видео вход, затем камера сигнальный кабель

Светодиодный: программируемый светодиодный сигнал

RX6 (S): подключите приемник SBUS здесь

RX1 (D): Подключение приемника DSM2/DSMX/IBUS здесь

PPM: здесь PPM приемник

VBAT: Широкое напряжение изображения положительный источник питания (с синхронизацией напряжения батареи), где напряжение-это напряжение питания

BUZ +, BUZ-: кольцо BB на линии (поддерживает только активный зуммер, различать положительный и отрицательный)

RX3, TX3: последовательный порт URAT3

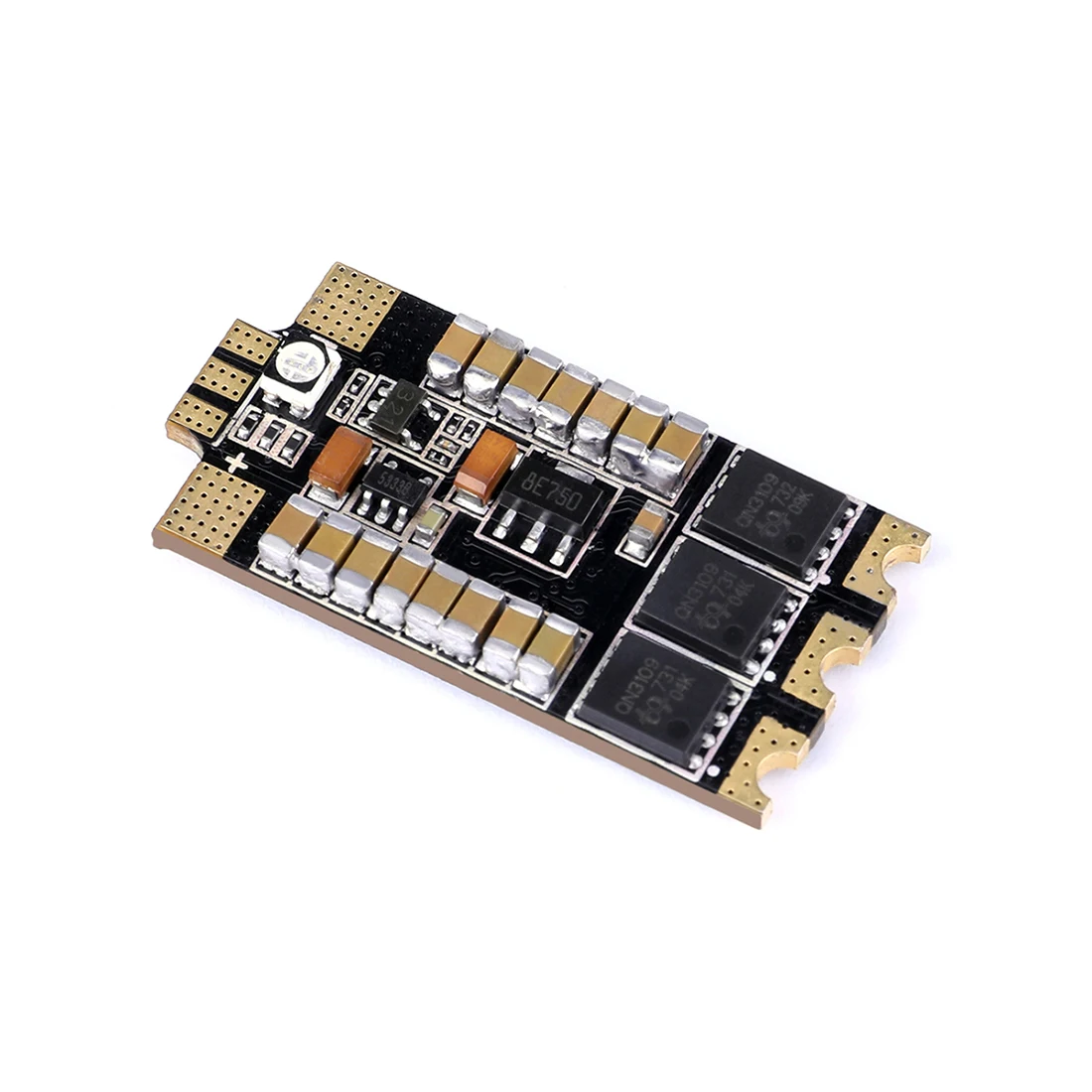

RCHARLANCE Razor32 V2 35A BLheli_32 3-6 S DShot1200 ESC w/RGB светодиодный датчик тока двунаправленный для RC FPV гоночный Дрон Квадрокоптер

Параметры:

Производитель: Rcharlance

Модель: Razor32 V2

Наименование товара: 35A BL_32 DShot1200 ESC

Входное напряжение: 3-6 S Lipo

Con. • Сила тока: 35A

Максимальный ток: 50A

-С Onbord RGB светодиодный светильник

-Встроенный ток Сенсор

Размер: 15x30 мм

Вес: 4,5 г
