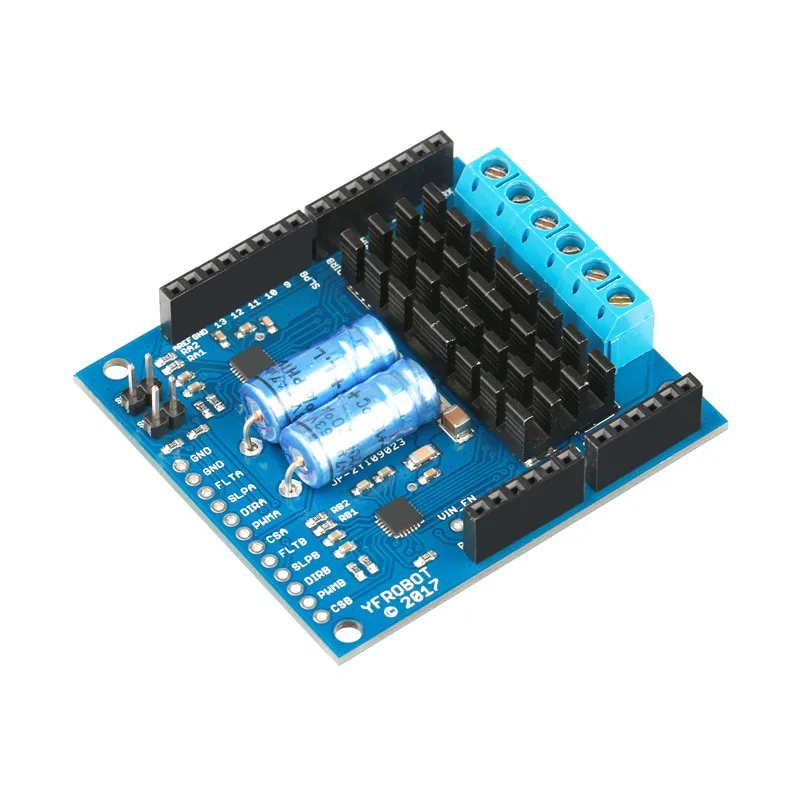

MD04 привод двигателя высокой мощности 23А h-мост 200 Вт мощность для Arduino DIY умный робот автомобильный комплект Измерение тока

Описание

MD04 привод двигателя высокой мощности 23А h-мост 200 Вт мощность для Arduino DIY умный робот автомобильный комплект Измерение тока

Особенности:

1. MD04-это двухосевой двигатель высокой мощности, состоящий из 8 дискретных мосфетов. H-моста состоит из N-channel MOSFET. Чип драйвера сердечника двигателя используется для обработки периферийных входных сигналов и управления включением MOSFET. При выключенном

2. MD04 высокомощный драйвер двигателя поддерживает 6-30 в широкий вход напряжения, более высокое напряжение может повредить драйвер. Соответствующий для широкого диапазона применений привода мотора, этот драйвер может поставить до 23A непрерывного тока без необходимости дополнительных радиаторов.

3. Размер модуля 53*58 мм, который поддерживает контрольный сигнал в диапазоне 1,8-5 В. Только четыре порта ввода-вывода необходимы для осуществления прямого и обратного вращения и контроля скорости двухполосного моста H. Драйвер двигателя MD04 интегрирует Измерение тока. IC интегрирует регулировку тока ШИМ для ограничения тока двигателя до настроенного порога путем изменения значения внешнего резистора. Установка низкого штифта SLP позволяет модулю драйвера MD04 переходить в режим низкой мощности, что приводит к более низкой потере тока в течение примерно 9uA.

Технические характеристики:

* Рабочее напряжение: 6 V-30 V

* Рабочий ток: 23A непрерывный

* Логический вход: 1,8 в, 3,3 В, 5 В (макс.)

* Частота ШИМ: 100 кГц

* Обнаружение тока: 50 мВ/А (только при работе моста H)

* Защита от пониженного напряжения: Да

* Защита от короткого замыкания: Да

Посылка включает в себя:

1x MD04 электродвигательного привода
