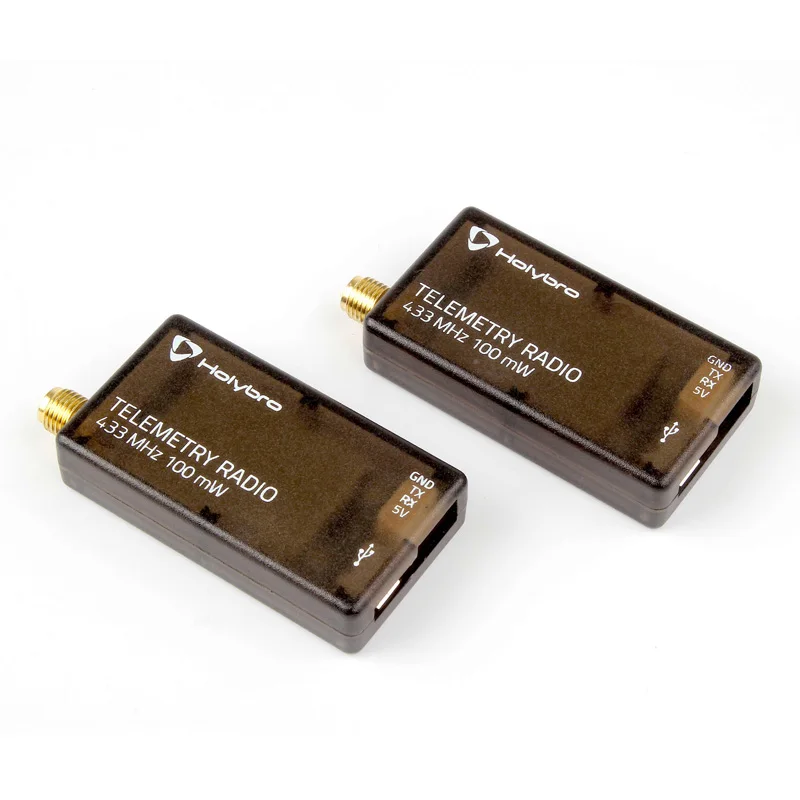

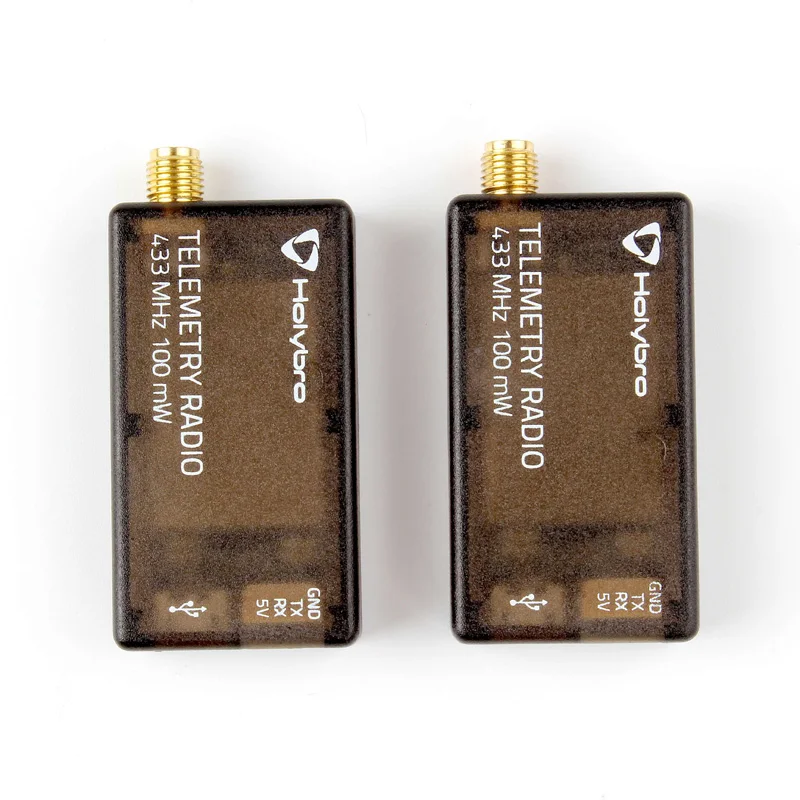

1 комплект Holybro новая версия 3DR Pixhawk управление полетом цифровая передача радиомодуль беспроводной Запчасти для гоночного дрона

1 комплект Holybro новая версия 3DR Pixhawk управление полетом цифровая передача радиомодуль беспроводной Запчасти для гоночного дрона

Телеметрическое радио холибро-это маленький, светильник и недорогая радиоплатформа с открытым исходным кодом, которая, как правило, обеспечивает дальность более 300 м «из коробки» (дальность может быть увеличена до нескольких км с использованием коммутационной антенны на земле ). Радио использует микропрограммное обеспечение с открытым исходным кодом, которое было специально разработано, чтобы хорошо работать с пакетами MAVLink и быть интегрированным С планировщиком миссии, коптером, ровером и самолетом.

Радиоприемники могут быть либо 915 МГц, либо 433 МГц, и вы должны приобрести модель, которая подходит для вашей страны/региона.

Технические характеристики

Обработка:

Максимальная выходная мощность 100 мВт (регулируемая)-чувствительность 117 дБм

Прошивка SIK с открытым исходным кодом

RP-SMA разъем

2-полосная полный дуплексная связь через адаптивной TDM UART интерфейс

Прозрачный последовательного соединения

MAVLink протокол обрамление

Частотный прыгающий разброс спектра (FHSS) настраиваемый Рабочий цикл

Исправление ошибок исправляет до 25% битовых ошибок с открытым исходным кодом SIK

Настраивается через планировщик миссии и APM планировщик

FT230X-это USB к базовому UART IC

Особенности

Взаимозаменяемые Воздушные и наземные модули 915 или 433 МГц

С эффектом приближения c зарядкой Micro-USB порт

4-позиционный JST-GH разъем

Размеры

26x53x10,7 мм (без антенны)

Мощность

Напряжение питания: 5 В постоянного тока (от USB или JST-GH)

Ток передачи: 100 мА при 20 дБм

Ток приема: 25 мА

Последовательный интерфейс: 3,3 V UART

Статус светодиодов

Радиоприемники имеют 2 светодиода состояния, один красный и один зеленый. Значение различных светодиодный состояний:

Зеленый светодиодный мигающий-поиск другого радио

Зеленый светодиодный solid-link устанавливается с другим радио

Красный светодиодный мигающий

Красный светодиодный режим обновления прошивки

Подключение к Pixhawk4

Применение 4 pin JST-GH разъем, который должен прийти с радио для подключения радио к вашему Pixhawk4's «телеме 1» («телеме 2 "также может быть Применение d, но по умолчанию рекомендуется" telem1»).

Подключение к ПК

Подключение радио к ПК с ОС Windows так же просто, как подключение кабеля micro USB (который должен быть включен в комплект с радио) к ПК. Необходимые драйверы должны быть установлены автоматически, и радио появится как новый «последовательный порт USB» в менеджере устройств Windows под портами (COM & LPT). В раскрывающемся списке выбора com-порта планировщика миссии также должен быть указан тот же Новый com-порт.

Посылка включает в себя:

Радиомодули с антеннами * 2

Кабель Micro-USB * 1

Кабель-адаптер для Android OTG * 1

GH 6P-GH 4 P кабель * 1

MLX 6P-GH 4 P кабель * 1

SMA адаптер * 2
