Модернизированный EWRF TS5823Pro 5,8 ГГц 40CH 600 передатчик mw FPV антенна VTX 2x кабель для радиоуправляемого дрона квадрокоптера CMOS 1200TVL Запчасти для камеры

Описание

Описание:
Производитель: EWRF
Название товара: FPV передатчик + камера комбо
Характеристики передатчика FPV:

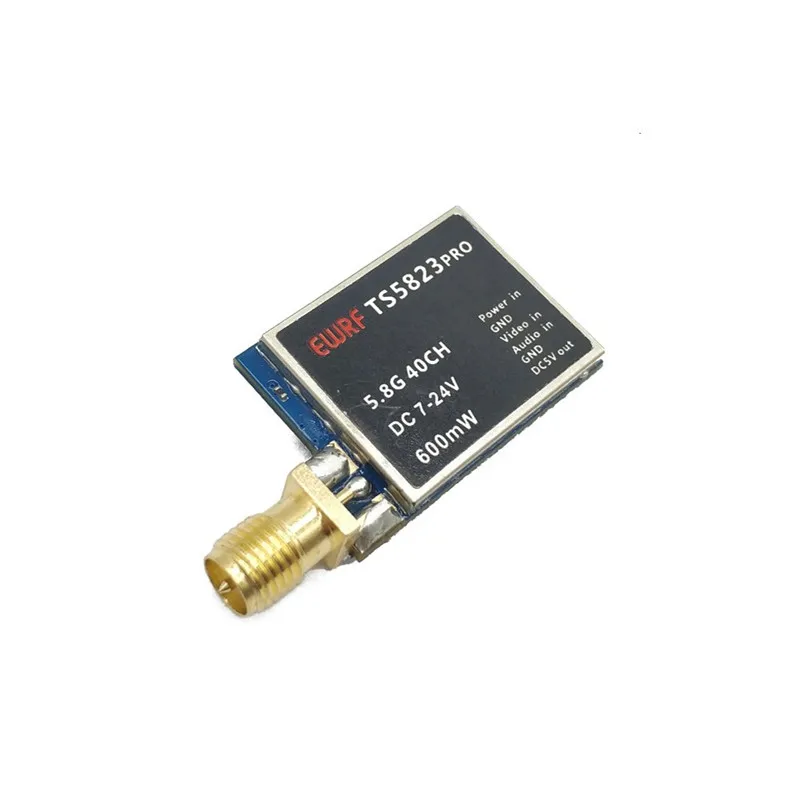

Название товара: TS5823Pro

Частота: 5,8G
Канал: 40

Мощность передачи: 600 мВт/выкл (Pitmode)
Рабочий ток: 230 мА (12 В)

Источник питания: 7-24 В постоянного тока

Вес: 5 г

Размер: 30x20x8 мм

Характеристики камеры FPV:

Размер: 22 мм x 22 мм

Формат: PAL

PAL: 1920 ч × 1080 в (1 МП)

NTSC: 1020 ч × 1920 в (1 МП)

Горизонтальный Разрешение: 1200TVL

Видеовыход: 1.0Vp p/75 Ом

АРУ: 0,25/0,50/0,75/1,00 4 регулируемые уровни, до макс. 55dB

ВБ: вкл/выкл

Тип экспозиции: Электронная экспозиция

Электронный затвор: 1/50 (1/60) 1/100000 сек

Гамма-коррекция: 0,45/1,0

Режим синхронизации: Синхронизация

Объектив: 2,5 мм

Рабочее напряжение: от 5 до 12 В постоянного тока (Широкое напряжение, измеренное от 5 до 13 в)

Рабочий ток: 70 мА (ow Потребляемая мощность)

Работая Temp. : От-20 градусов до 60 градусов

Влага: 0% ~ 98%

Особенности:

-600 мВт/выкл (питрежим)

-Миниатюрный и весовой светильник

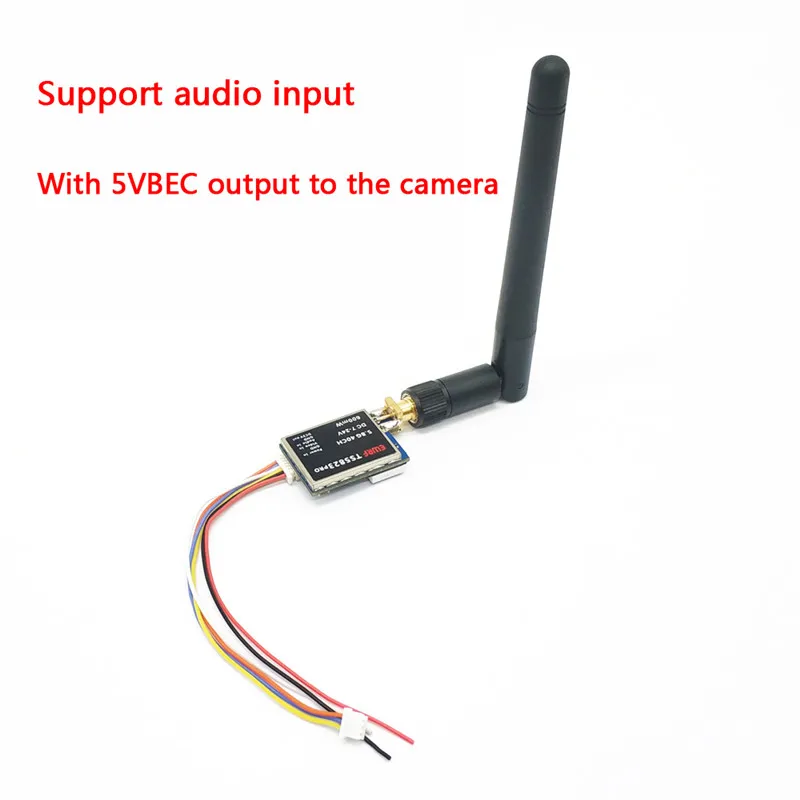

-5 V BEC выход для камеры, RC приемник

-Очистка питания и переключение каналов без помех на другие

-Защита от перегрева от преждевременных повреждений.

Руководство пользователя

1. Установка

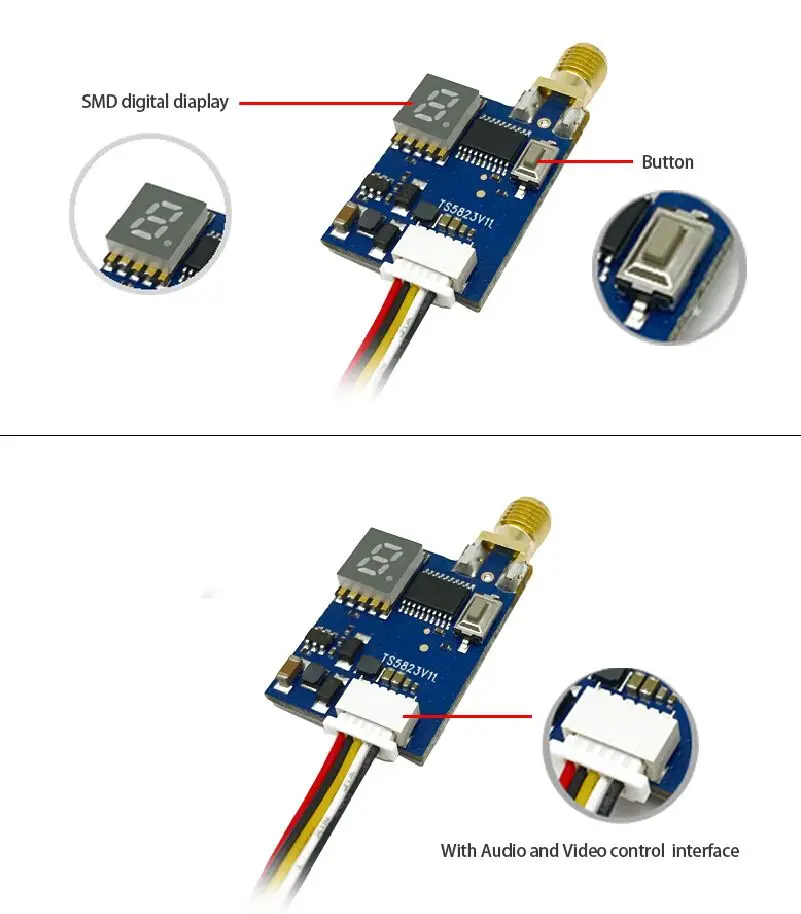

После включения на цифровом дисплее в свою очередь отображаются следующие три параметра: полоса, канал и частота. Нажмите и удерживайте кнопку, которая может быть введена в настройки параметров.
-Нажмите и удерживайте кнопку, на цифровом дисплее будет отображаться алфавит для полосы (A-b-C-d-E), нажмите кнопку, чтобы выбрать полосы.

-Нажмите и удерживайте кнопку снова, когда цифровой дисплей показывает арабские цифры для канала (1-8), нажмите кнопку, чтобы выбрать каналы.

-Наконец, нажмите и удерживайте кнопку, VTX возвращается в нормальное рабочее состояние и полоса, канал, частота будет отображаться в свою очередь на цифровом дисплее.

2. Состояние работы Pitmode

-Нажмите кнопку дважды, чтобы включить/выключить Pitmode.

-Pitmode рабочее состояние: Нажмите кнопку дважды, красная точка отображается в правой нижней части цифрового дисплея, что означает, что VTX выключен.

-Нормальное рабочее состояние: Нажмите кнопку дважды снова, красная точка исчезает в правой нижней части цифрового дисплея, что означает, что VTX включен, VTX возвращается в нормальное рабочее состояние.

-Pitmode передает небольшое количество мощности и расстояние передачи составляет около 2-3 метров.

Частота (МГц):

Примечание:
1. Убедитесь, что достаточно места для воздушного потока при установке модуля на Дрон

2. Пожалуйста, установите антенну перед включением питания для более длительного срока службы.

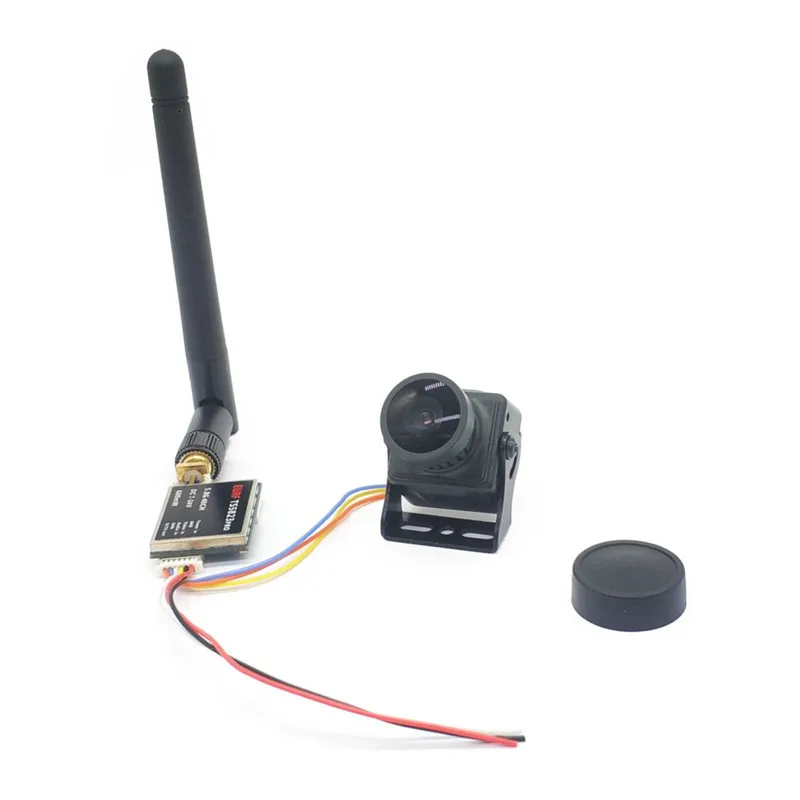

Посылка включает в себя:
1х передатчик EWRF TS5823Pro FPV
1x 1200TVL Камера
1x антенна
2x кабель
