Это DIY продукт с функцией измерения векторной сети. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, необходимо вручную заменить проводку порта трансивера.
Особенности: Программное обеспечение управления ПК может экспортировать Touchstone (snp) файлы, который используется для различных радио дизайна и моделирования программного обеспечения. Улучшенный Частотный алгоритм может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерений до 900 МГц. Это в основном для изучения клиентов, которые могут DIY, вам нужно подготовить SMA кабель самостоятельно. Он не имеет металлического щита. Основным преимуществом является то, что пользователи с сильной ручной способностью могут открыть машину для просмотра структуры цепи. Тем не менее, при измерении частот выше 300 м, другие сигналы легко мешают. Поэтому этот продукт рекомендуется для изучения принципов и использования на низких частотах. Диапазон частот 50 k-300 МГц прямого выхода si5351 обеспечивает более высокую динамику, чем 70 дБ. Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики. Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезного инструмента для энтузиастов.
Технические характеристики: Материал печатная плата монтажа Цвет: черный пластиковый чехол Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц) Выход RF:-13 дБм (максимум-9 дБм) Точность частоты: <0.5ppm Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) включить расширенную прошивку) Порт SWR: <1,1 Дисплей: 2,8 дюйма TFT (320*240) Интерфейс USB: USB type-C Режим связи: CDC (последовательный) USB: 5 в 120 мА Аккумулятор: Аккумулятор 3,7 в Количество калибровочных точек: 101 (фиксированное) Количество точек сканирования: 101 (фиксированное) Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5 Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и переключателей) Вес посылка: 245 г

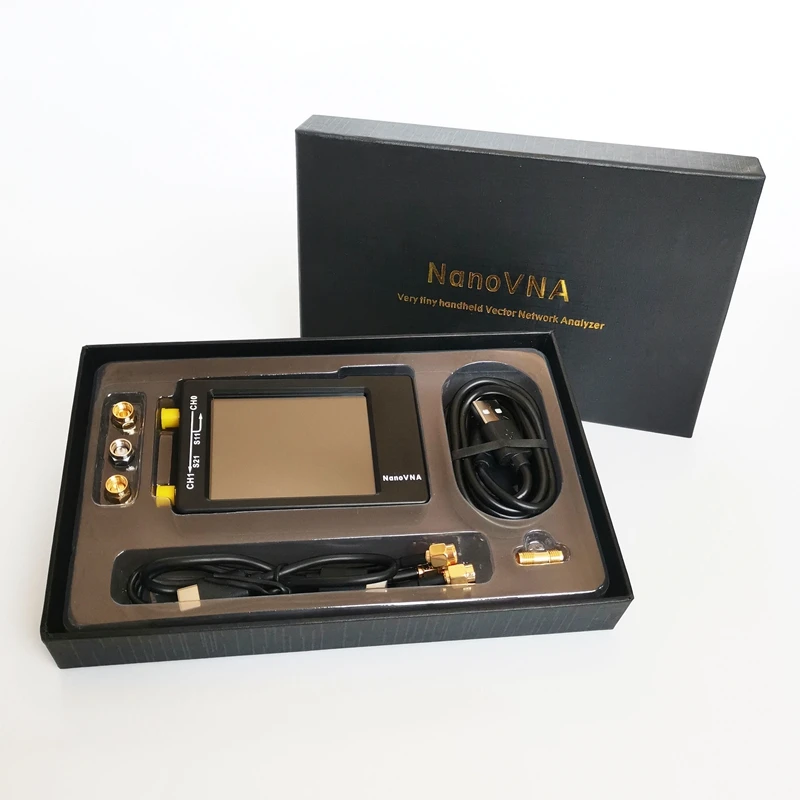

Посылка список:
Нановна хост (с батареей 450 мАч) x 1 Кабель для передачи данных usb type-C x1 30 мм SMA папа-папа RG174 RF кабель x2 SMA простой комплект калибровки x1 SMA Гнездовой разъем x1
