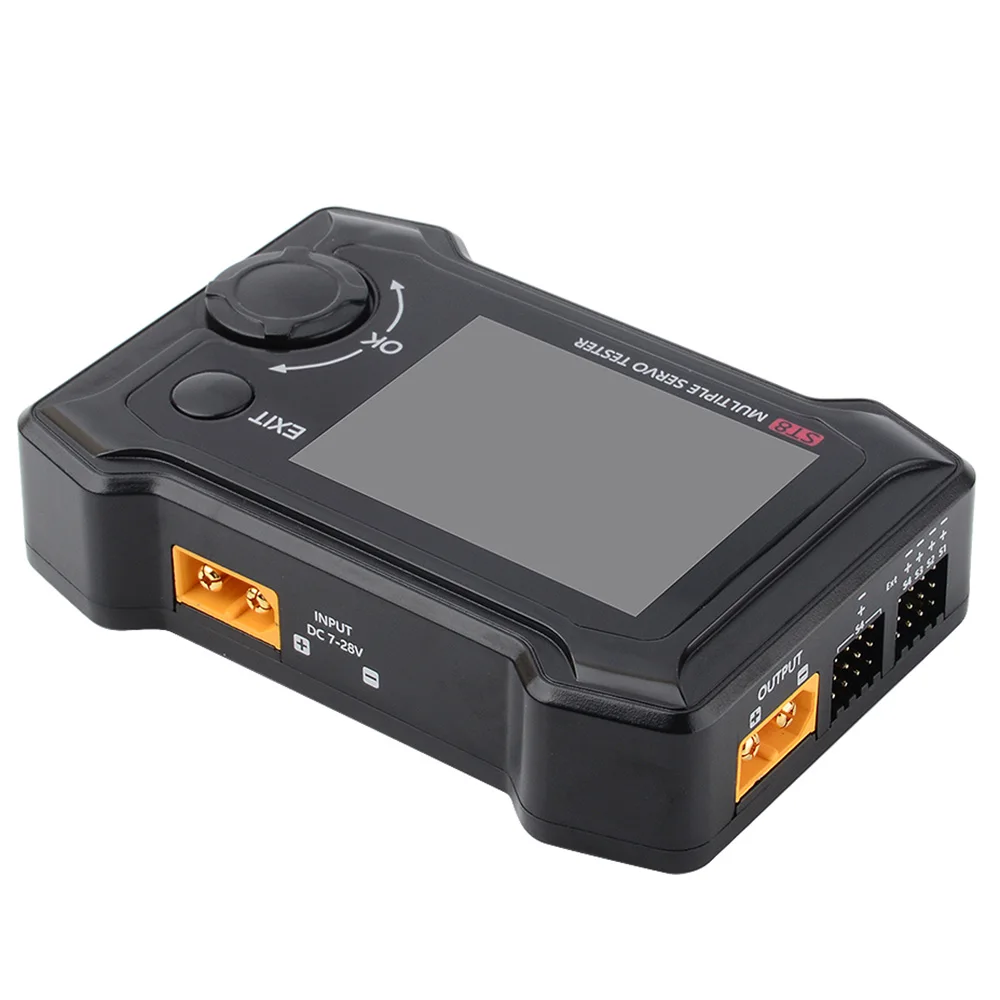

ToolkitRC ST8 8CH 100W 2A 7-28V ЖК-дисплей Servo специальный измерительный прибор PWM/PPM/SBUS сигнальный Скорость вкладыш шаг Servo анализатор 4 канальный программы

Описание

Описание:

Бренд: ToolkitRC

Товар: тестер сервопривода ST8

Канал: 8CH Выход

Нагрузка (макс): 100 Вт

Входное напряжение: 7,0-28,0 VMAX 10A

Основное Выходное напряжение: 5,0-28,0 VMAX 10A

Сигнал Выходное напряжение:

5,0-8,4 VMAX 2A (S1-S4)

5,8-8,4 VMAX 4A (S1-S4)

Выход сигнала:

100us-2900us33-1000Hz S1-S4

PWM 500us-2500us S5

PPM 8CH S5

SBUS 16CH S5

P1 кнопки: 1000-2000us P1

Micro USB: UpdateUSB3.0

Дисплей: 2,4 "TFT RGB ЖК-экран (разрешение 320*240)

Размер продукта: 96*68*26 мм прибл.

Размер упаковки: 105*80*45 мм прибл.

Вес нетто (прибл.): 140 г

Вес брутто (прибл.): 160 г

С помощью шаги:

Подключите блок питания 7-28 в, после включения, ЖК-экран отображает логотип и продолжает 2 секунды, с запуском музыки;

Нажмите кнопку «EXIT», чтобы проверить ШИМ-сигнал;

Чтобы выбрать другой канал, нажмите кнопку «EXIT» для подтверждения;

Нажмите и удерживайте кнопку «ок» (2 s) для настройки системы entra;

Нажмите «выход», чтобы завершить настройку;

Особенности:

-ToolkitRC ST8-это анализатор данных, который способен проверить напряжение, мощность, ток, скорость и данные сигнала сервопривода.

-С 4-полосная независимых программируемый сигнал, 8-канальный сетевой видеорегистратор выходной сигнал, точность accurating до 1us.

-В 4-х направлениях, независимая текущая дата коллекция и diplayed диаграммой.

-Поддержка тестирования multipul даты, скорости, данных лайнера, шагов и т. Д.

-Поддержка нескольких типов сигнала, PWM/PPM/SBUS, точность точна до 1us.

-Входное напряжение выше 28 в, также подходит для тестирования сервопривода HV.

-Максимальная нагрузка до 100 Вт.

-Многоязычная система, может изменить язык самостоятельно.

-Обновление прошивки USB, простота в эксплуатации.

Примечание:

-S1-S4, S4 EXT сигнальный интерфейс поддерживает максимальный ток 2А, Пожалуйста, подключите к основному интерфейсу, когда ток сервопривода выше 2А.

-S1-S4 Интерфейс сигнала поддерживает максимальное напряжение 8,4, Пожалуйста, подключите к основному интерфейсу, когда напряжение сервопривода превышает 2 А.

Посылка:

1 * ToolkitRC ST8 сервотестер

1 * USB провод

1 * Руководство пользователя
