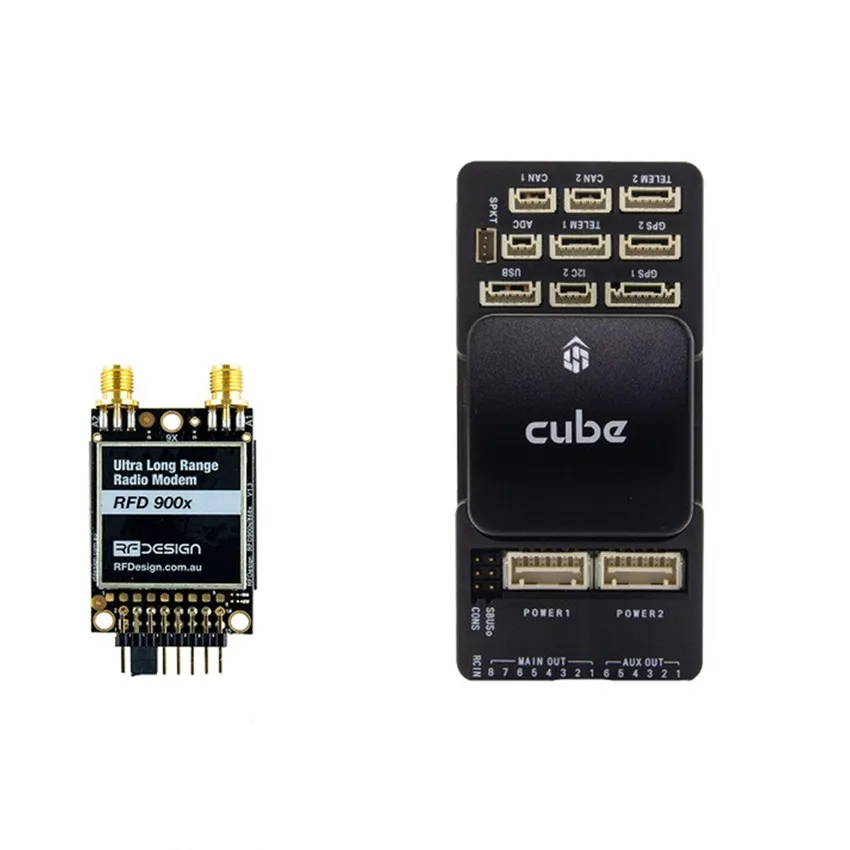

Шестигранный модем RFD900x высокочастотная цифровая передача для дистанционного серийного приложения радиоуправляемых дронов

Описание

Шестигранный модем RFD900x высокочастотная цифровая передача для самолетов дистанционного последовательного применения связи RC дроны мульти-роторный вертолет аксессуары

RFD900x-это высокопроизводительный радиомодем с частотой 900 МГц и диапазоном ISM, покрывающий диапазон частот 902-928 МГц. Он предназначен для приложений последовательной связи на большие расстояния, требующих лучшей производительности радиоканала класса.Новые возможности для серии X:Новый процессор, ARM 32 bit core.Скорость передачи данных по воздуху: 500 кбит/с.Аппаратное ускоренное шифрование AES. * Полностью рабочий *RC PPM проходит через телеметрию одновременно.GPIO Pin Mirroring-см. Таблицу данных для получения дополнительной информации.Оригинальная прошивка SiK point to point.Асинхронная многоточечная прошивка, * Бета-версия *Ключ Особенности:Дальность> 40 км в зависимости от антенн и установки GCS2 x RP-SMA РЧ-коннектора, переключатель разнесения.1 Вт (+ 30 дБм) мощность передачи.Передача фильтра низких частот.> 20 дБ малошумный усилитель, высокий IP3.RX пильный фильтр.Пассивный передний полосный фильтр.Полностью защищен ESD + фильтрован-каждый порт ввода-вывода защищен и фильтрован.Re осуществлено SiK и Multipoint SiK прошивка, поле обновляется, легко настраивается.Маленький, вес под светильник.Лицензионное бесплатное использование в Австралии, Канаде, США, NZ.Примечание: Не совместим со старыми модемами серии “+” с актуальным программным обеспечением.Соответствие:RFD900 разработан, чтобы соответствовать следующим стандартам:FCC часть 15,247 (частота скока и цифровой модуляции умышленных радиаторов)AS/NZS 4268: 2012 (радиооборудование и системы-устройства короткого радиуса действия)Технические характеристики:Частотный диапазон: 902-928 МГц (США)/915-928 МГц (Австралия)/868-870 (европейский диапазон)Выходная мощность: 1 Вт (+ 30 дБм), контролируемая в 1 дБ шагов (+/-1 дБ @ <20 дБм, +/-0,5 дБ> = 20 дБм типичная)Скорость передачи данных по воздуху: 4, 64, 128, 250, 500 кбит/сек (по умолчанию 64 k/128 k)Скорость передачи данных UART: 2400, 4800, 9600, 19200, 38400, 57600, 115200, и выше. (57600/115200 по умолчанию)Чувствительность:> 121 дБм при низкой скорости передачи данных, высокой скорости передачи данных (TBA)Размер: 30 мм (ширина) x 57 мм (длина) x 12,8 мм (толщина)-включая экран RF, радиатор и конечности соединителяВес: 14,5 гКрепление: 3 x винта M2.5, 3 x штырьковые точки для припояПитание: + 5 В номинальное, (+ 3,5 в мин, + 5,5 В макс), ~ 800 ма пик при максимальной мощностиТемп. Диапазон: от-40 до + 85 градусов C, протестированный рабочий от-73 до + 123 градусов C.Интерфейсы:RF: 2 x RP-SMA антенных разъема-можно подключить только одну антеннуПоследовательный: логический уровень RS232 (+ 3,3 В номинальный, + 5 В толерантный)Мощность: + 5 В, ~ 800 мА макс Пик (при максимальной мощности передачи)GPIO: 6 IO общего назначения (цифровой, АЦП, ШИМ).Следующий кабель от FTDI совместим с модемом RFD900. Контакт 1 кабеля FTDI соединяется с контактом 1 разъема RFD900.Http://www.ftdichip.com/Support/Documents/DataSheets/Cables/DS_TTL-232R_CABLES.pdfДля питания модема от питания USB + 5 В требуется перемычка между контактами 4 и 6.Для питания модема от внешнего источника питания + 5 В Подключите питание к контактам 2 и 4.
