Описание

BETAFPV зубочистка F4 1-4 S AIO бесщеточный контроллер полета 20A BLHeli_S 4в1 ESC Сверхлегкий стек для DIY FPV Дрон Квадрокоптер

Для нового поколения зубочисток Дрон-Новый AIO бесщеточный FC может обрабатывать 20A непрерывный ток (25A burst), который является первым 20A все-в-одном FC на рынке. По сравнению с конструкцией FC/ESC Stacks, эта плата обеспечивает массивные уровни производительности, при этом сохраняет Сверхлегкий вес всего 6,63 г. Пробивая лимит мощности зубочисток, исследуя больше возможностей в 3 ''-4'' дронов. Эта доска-ваш лучший выбор для самостоятельной зубочистки дрона, который адаптирован к вашим требованиям.

Пули

Эта новая плата может обрабатывать 20A непрерывный ток (25A burst), который является первым 20A все-в-одном FC на рынке Поставляется с 4 * моторными подключаемыми контактами и не предварительно припой по умолчанию, подходит для ваших потребностей в самостоятельной сборке лучше всего Совместим с 120 Xmotor, 130X, and140X моторами Usb-порт установлен сбоку, выИмеют больше возможностей для крепления, сохраняя при этом доступ к usb-порту Все припои находятся на краю FC, что является удобным для пайки Двусторонняя припоя двигателя. Штырьки колодки и провода колодки являются встроенными для подключения двигателей Интегрирован с процессором Betaflight MATEKF411 FC, Betaflight OSD,F4 MCU,И 20A электронный регулятор (ESC),Поддержка 1-4 года S аккумулятора

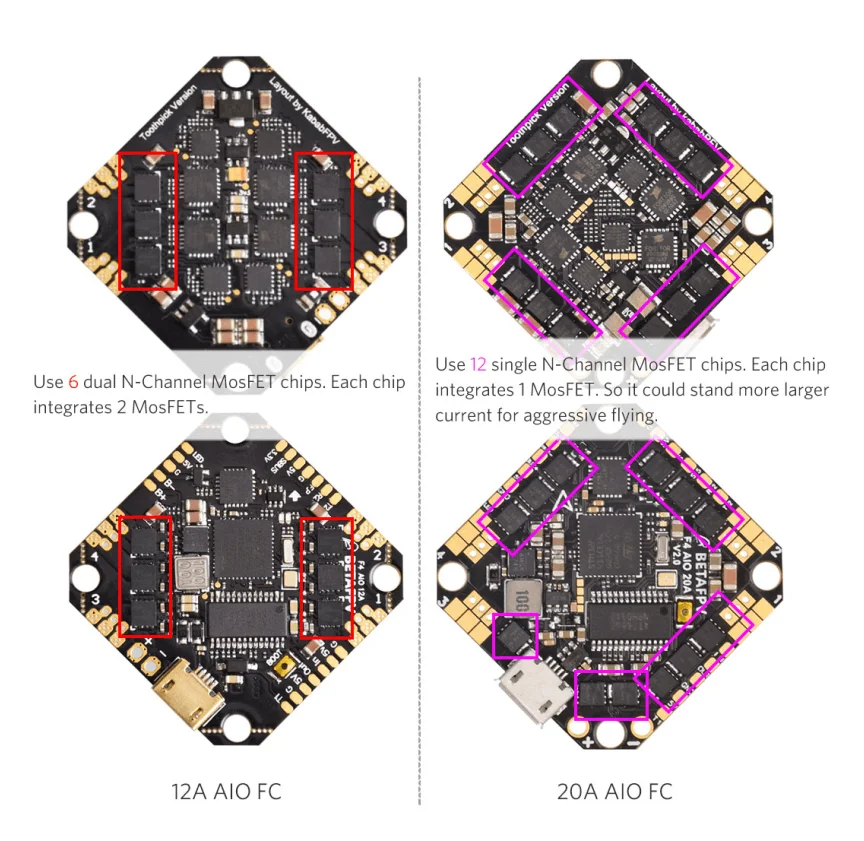

СравнениеБамбуковая зубочистка 12A AIO FCИ зубочистка 20А AIO FC

Двусторонняя припоя двигателя
Поддержка подключения с моторами через разъемы или припой напрямую

Схема крепления и реальные отверстия монтажных отверстий
Эта плата поставляется со стандартными монтажными отверстиями 26,5x26,5 мм, которые могут легко установить в большинство опор и зубных чисток.

Спецификации FC

ЦП: STM32F411CEU6 (100 МГц) Шесть осей: MPU6000 (SPI соединение) Размер: 32,5*32,5 мм (монтажные отверстия 26,5 мм) Версия прошивки: Betaflight MATEKF411 (MK41) OSD: Встроенный BetaFlight OSD (OSD чип: AT7456E) Приемник:Поддержка Frsky XM/XM + приемник/приемник Futaba/Flysky приемник/TBS Crossfire приемник/приемник DSMX Поддержка программируемый светодиодный, как WS2812 и т. Д. Встроенный датчик тока Вес: 6,63 г

Спецификации ESC

Поддержка BLheli/BLHELI_S люкс сквозной готов Поддержка ШИМ, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600 Входное напряжение: 1 S-4 S Lipo Постоянный ток: 20A Максимальный ток: 25A Встроенное программное обеспечение: BLHELI_S Разъемы двигателя: 1,25 мм коннектор штырьков

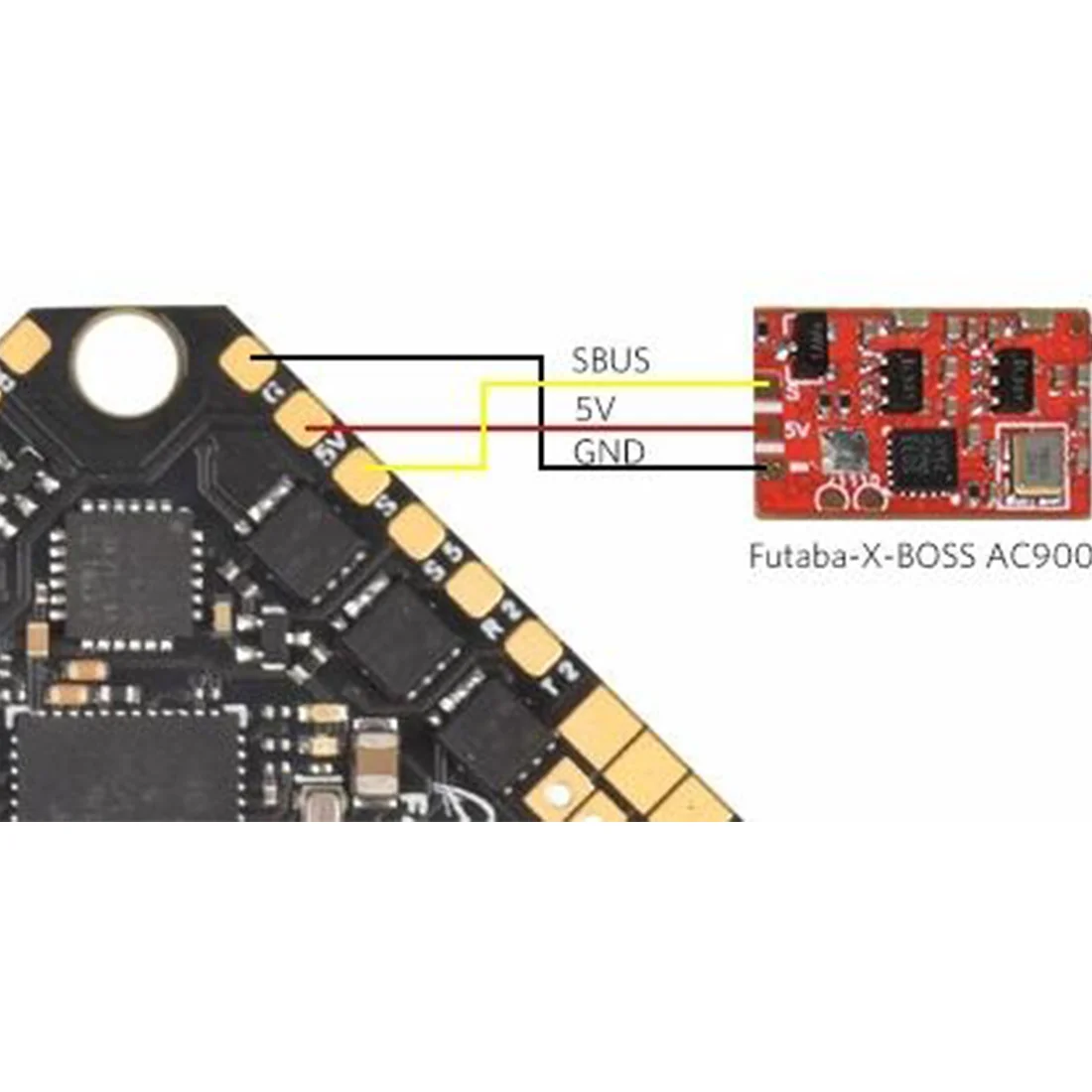

Схема для зубочисток F4 20A AIO FC

Посылка

1 * зубочистка F4 20A AIO 1-4 S бесщеточный контроллер полета 1 * кабель Pigtail (XT30) 4 * M2x10mm винты 4 * M2 гайки 4 * антивибрационные резиновые амортизаторы 4 * мотор вставные контакты
