Описание
Особенности:Нановна мини векторный сетевой анализатор инструкции по эксплуатации
О

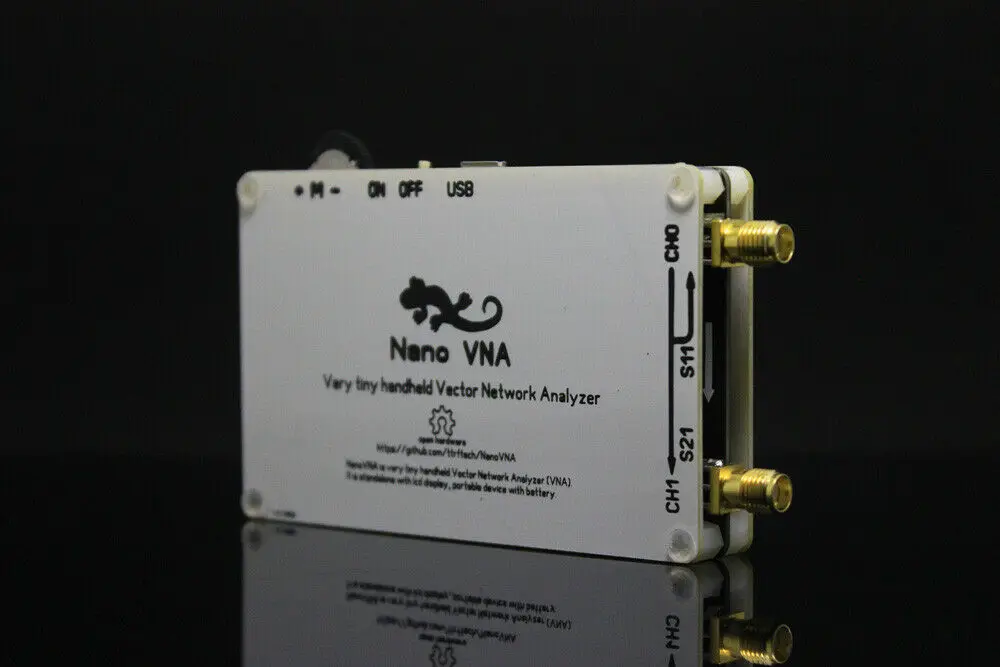

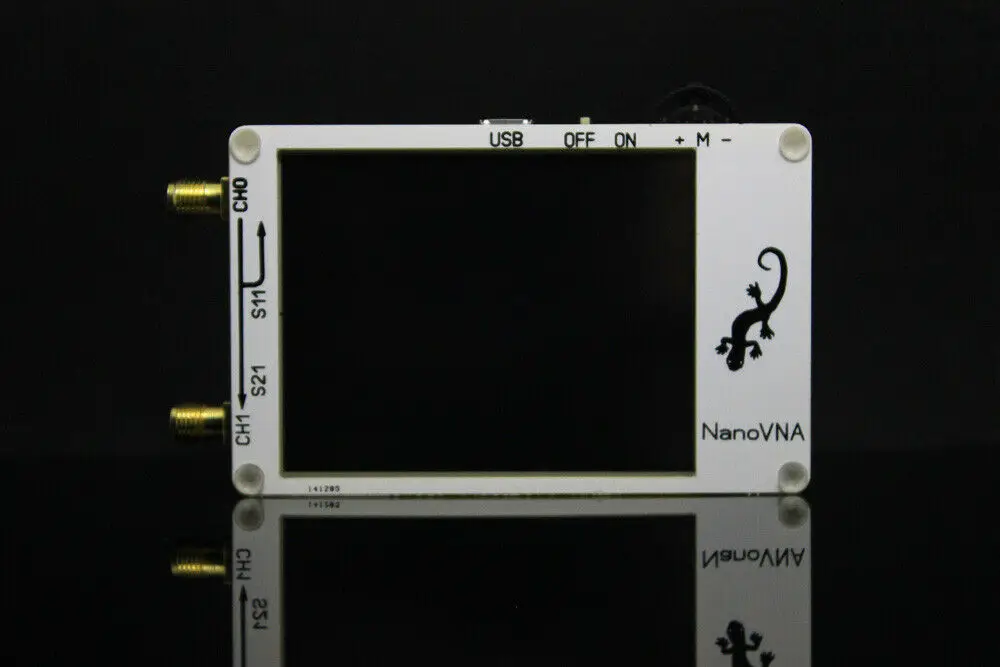

NanoVNA-очень маленький портативный векторный сетевой анализатор (VNA). Он автономный с ЖК-дисплеем, портативным устройством с батареей. Этот проект предназначен для обеспечения радиочастотного гаджета, но полезного инструмента для энтузиастов. Основная функция микропрограммного обеспечения по умолчанию используется для измерения производительности антенны. Если вам нужно больше тестовых функций, пожалуйста, обновите
Прошивка к "nanoVNA_900_4ch.dfu"
Технические данные:
-Дисплей: 2,8 дюйма TFT (320x240)
-Источник питания: Встроенный литиевый аккумулятор
-Диапазон измерения: 50 кГц-900 МГц (встроенное по умолчанию)
-Выход RF:-13 дБм (максимум-9 дБм)
-Порт SWR: <1,1
-Дисплей: 2,8 дюйма TFT (320x240)
-Размер: 54x85,5x11 мм
-Вес: 63 грамма

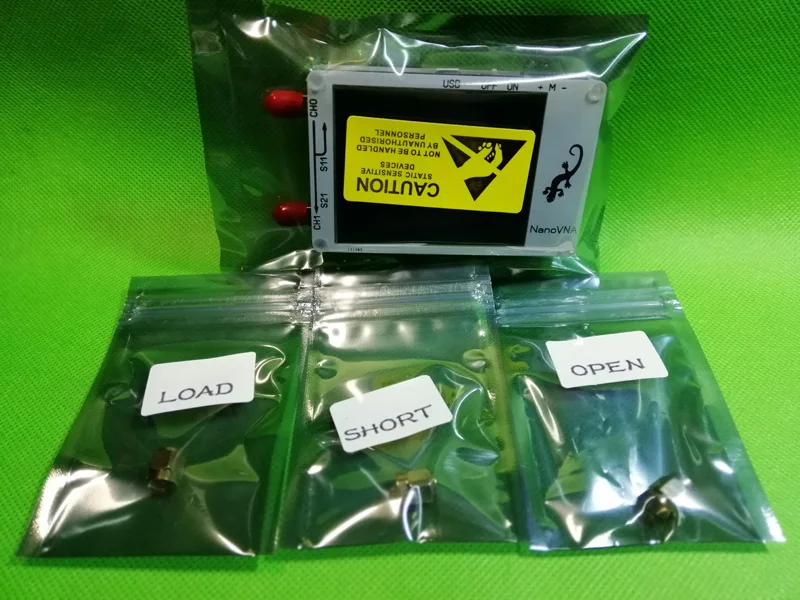

-Полный набор аксессуаров: Основной блок/1 комплект, 3 SMA Мужской калибровки частей Установить диапазон частот (стимулирование> старт/стоп или центр/SPAN)
Калибровку (CAL)
Выберите Формат отображения и канал (дисплей)
Сохраните (за исключением)
Вы можете изменить Формат дисплея и выбор канала в любое время. В обычном тестовом режиме коснитесь вправо
Область экрана или нажмите переключатель набора, чтобы вызвать меню. Коснитесь экрана или поверните переключатель колеса, чтобы выбрать пункт меню.
Устройство находится в первоначальном состоянии (нет данных в 0)
Диапазон сканирования 50 кГц ￣ 300 МГц (50 кГц ￣ 900 МГц, если это микропрограммное обеспечение 900 м)
Трек 1: LOGMAG CH0 (отражение) (встроенное по умолчанию)
Трек 2: SMITH CH0 (отражение) (встроенное по умолчанию)
Трек 3: LOGMAG CH1 (pass) (требуется прошивка flash nanoVNA_900_4ch.dfu)
Трек 4: CH1 stage (pass) (требуется прошивка flash nanoVNA_900_4ch.dfu)
-Отметка 1: открыть
От оригинала.
Мы проверим перед отправкой и откалибруем непосредственно подключенный SMA порт. Калибровочные данные сохранены в состоянии 0 и в следующий раз они будут преобразованы в данные состояния 0.
Калибровка:
Калибровка с указанной механической калибровкой требует трех нагрузок: открытая, короткая и нагрузка. Калибровочные данные сохранены в качестве данных калибровки пользователя. Он может быть сохранен в статус 0 и может быть автоматически загружен при следующем питании. Он может быть сохранен в статус 1-4 и может быть загружен через меню отзыва. Нажмите Меню cal→ calibrate, чтобы открыть Интерфейс калибровки, затем подключить открыть, короткие и загрузить три нагрузки, и нажмите на меню, соответствующее калибровке порта 0. Этот прибор поставляется с простым набором калибровки. Для калибровочного блока male, S коротко замыкается (короткий), L загружен (нагрузкой) нагрузкой 50 Ом, а внутренний открытый (открытый). Для женской калибровочной части, короткое замыкание (короткое) используется для короткого замыкания припоя на спине, (нагрузка) 50 Ом нагрузка применяется к Два резистора 100 Ом и открытая цепь (открытая) используются для открытой цепи. Калибровка изоляции порта 1 требует двух Нагрузочных нагрузок для подключения порта 0 и порта 1 Для
Лучшей изоляции. Обычно пользователь имеет только один набор калибровочных нагрузок для порта 0. Когда есть только один калибровочный элемент нагрузки, просто подключите калибровочный элемент загрузки. Для порта 1 порт 0 остается открытым, а затем нажмите ISOLN tocalibrate. Для проходной калибровки для порта 1 требуется использовать только РЧ-кабель для подключения порта 0 и порта 1, а затем нажать меню THRU tocalibrate. после того, как калибровка завершена, нажмите на кнопку готово к pop up thesave интерфейс для того, чтобы выбрать нужный состояние для экономии денег. после завершения калибровки, Можно снова подключить три калибровочных элемента к порту 0. Проверьте правильность калибровки через схему SMITH. Правильная калибровка должна быть: когда соединение открытое, кривая должна быть сосредоточена на дальней правой стороне круга Смита. Когда соединение короткое, все кривые должны быть центрированы на самую левую сторону круга Смита. При соединении нагрузки кривые должны быть концентрированы в середине круга Смита. Подключите порт 0 и порт 1 с помощью радиочастотного Кабеля и убедитесь, что ошибка кривой S21 не должна превышать 0,5 дБ. Если данные калибровки обнаружены ненормальными, их следует перекалибровать. Если калибровка применяется, отдельно Кол-во состояние отображается на левой стороне Главном экране. C *-это состояние, в котором
Применяется несохраненное значение калибровки (это значение исчезнет после перезапуска). C0 ~ C4 от 0 до 4 означает, что
Сохранены калибровки значение применяется к одному из экономии места. Сохранить не будет сохранено, когда вы сохраните в операции, это изменится на это состояние. C) Каждая символа, изображенного ниже свидетельствует о том, что после калибровки термин
Применение:
D: направление,
R: Отслеживание отражения,
S: совпадение источника,
T: Отслеживание передачи,
Д х Ш х В): изоляции
C * Примечание: nanoVNA_300_4ch.dfu
NanoVNA_900_4ch.dfu
Обе прошивки имеют вышеуказанные функции C *. Заводская прошивка по умолчанию отменяет эту функцию!
Выберите канал отображения и тип отображения:
С помощью меню DISPLAY→TRACE товар, вы можете выбрать, чтобы открыть или закрыть соответствующие Дисплей канала. Реальный цвет может канала такая же, как и цвет интерфейса кривой. Канал отображения последней операции-это активный канал отслеживания.
Формат, масштаб, управление каналом меню
Допустимы для этого канала отображения.
Тип дисплея может быть изменен по формату display→ в меню, масштаб display→ может
Отрегулируйте шкалу весов и дисплей → канал
Можно выбрать измеренный порт.
Установите Диапазон частот:
Есть три основных и частотных диапазона, связанных
Параметры: частота запуска, Центральная частота и частота остановки.
Отношения между ними удовлетворены:
Fцентр = (fstart + fstop)/2
Fspan = fstop-fstart
Где fspan-это промежуток.
Центральная частота настоящего экрана устанавливается на
STIMULUS→CENTER в меню, а значения несущая частота и продолжительность отображаются на левой и с правой стороны размерной сетке, соответственно. Нажмите кнопку в правом нижнем углу в всплывающем окне настройки экрана для pop up Мягкая клавиатура и входной сигнал соответствующее значение частоты с помощью клавиатуры.
Обратите внимание на следующие моменты во время использования:
Изменение центральной частоты изменит стартовую частоту и конечную частоту при условии, что диапазон будет оставаться постоянным (за исключением случаев, когда частота старта или конечная частота достигает границы). При использовании нулевого диапазона частота запуска, Центральная частота и частота окончания одинаковы. В это время порт 0 может использоваться в качестве источника сигнала фиксированной выходной амплитуды, но необходимо обратить внимание на использование генератора тактового сигнала S5351 в качестве самого источника сигнала, И выходной сигнал квадратный. Волна, содержащая большие нечетные гармоники. Установите диапазон частот через стимулятор меню → диапазон и Отобразите центровую частоту и значение диапазона соответственно на левой и правой сторонах сетки. Нажмите на правый нижний угол
Всплывающее окно настройки экрана для pop up Мягкая клавиатура и входной сигнал соответствующее значение частоты через мягкую keyboardPay внимание на следующие пункты во время использования: изменение диапазона автоматически изменит частоту запуска и остановки анализатора спектра. В тех случаях, когда Диапазон настройки превышает максимальное значение, Анализатор спектра переходит в режим полного диапазона. При использовании нулевого диапазона частота запуска, Центральная частота и конец
Частота одинаковая. Установите пусковую частоту через стимулятор меню → Пуск и Отобразите значения пусковой частоты и конечной частоты на левой и правой сторонах сетки соответственно. Нажмите на нижний правый угол всплывающего экрана настройки, чтобы всплыть мягкую клавиатуру и введите соответствующую клавиатуру через мягкую клавиатуру. Значение частоты.
Обратите внимание на следующие моменты во время использования:
Изменить начиная с частоты модифицировать несущая частота и чувствительность всей семьей перед тем, как пролет достигает минимального значения (изменения параметров, вызванные диапазон изменения, смотрите описание пролет),
Продолжайте увеличиваться после того, как промежуток достигает минимального значения. Изменения выходного частоты.
При использовании нулевого диапазона стартовая частота, Центральная частота и конечная частота одинаковы.
Частота приняла решение о прекращении STIMULUS→STOP настройки меню, а значения начиная с частоты и заканчивая frequencyare отображается с левой и с правой стороны размерной сетке. Нажмите кнопку в правом нижнем углу всплывающее окно настройки экрана для pop up Мягкая клавиатура и входной сигнал соответствующий клавиатура через мягкую
Клавиатуру. Значение частоты.
Обратите внимание на следующие моменты во время использования:
Изменения в прекращение частоты вызвать изменения в срок и несущая частота, которые могут повлиять на другие параметры системы. Посмотрите введение в разделе «подметальная "раздел для получения более подробной информации.
При использовании нулевого диапазона стартовая частота, Центральная частота и конечная частота одинаковы.
(Меню)
● Дисплей
· Следа
③ TRACE 0 (встроенное по умолчанию)
■ След 1 (по умолчанию встроенное программное обеспечение)
■ Следа 2 (требуется flash nanoVNA_900_4ch.dfu прошивки)
■ Трассировки 3 (требуется flash nanoVNA_900_4ch.dfu прошивки)
· Формат
■ LOGMAG
■ Фазы
■ Задержки не были выполнены. Владелец ПК компьютер
Обеспечивает Группа функция задержки)
■ Смит
■ SWR
■ Больше
^ Полар-флиса (
^ Линейный
· Весы
■ Шкала высот/DIV
■ Исходное положение
■ Электрическое реле с задержкой (не осуществлено)
· Канал
■ CH0 отражения
■ CH1 через
● Маркер
· Выберите
■ 1
■ 2
■ 3
■ 4
· MARKER→START
· MARKER→STOP
· MARKER→CENTER
○ Marker→ span (не выполнен)
● Стимул
· Старт
· Стоп
· Центр
· Продолжительность
· CW частота
● Отдельно Кол-во
Отделение для калибровки
■ Открытое
■ Короткий
■ Нагрузки
■ ISOLN
■ Через
■ Сделано
■ Спасти
· Сброс
· Коррекции
● Перезвонить/спасения
· 0 (по умолчанию)
· 1
· 2
· 3
· 4
• Тесное
Основные характеристики:
● Печатной платы: 50 мм x 68 мм x 10 мм (без разъема, рычажный переключатель)
• Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включите на прошивки)
● RF Выходная мощность:-13dbm (максимальная-9dbm)
• Диапазон измерения: 70dB (50 кГц-300 МГц), 40dB (300 м-900 МГц, включите на прошивки);
● Порты и разъёмы КСВ по уровню поверхности: <1,1
● Дисплей: 2,8 дюймов TFT (320x240)
● Usb-напряжение на интерфейс: USB tyoe-C Режим связи: CDC (последовательный)
● Мощность: USB 5 V 120mA, можно использовать с батарейным питанием, максимальный зарядный ток никель-металл-0.8A (батарея не входит в комплект)
● Количество сканирования точек: 101 (фиксированные)
● Дисплей отслеживания: 4, маркировка: 4 настройки экономит: 5
Системы блок-схема:
Нано-VNA программное обеспечения для подключения к компьютеру:
100% Фирменная Новинка
1 XNanoVNA мини вектор сетевой анализатор
Можно использовать с батарейным питанием, Максимальный зарядный ток никель-металл-0.8A(БатареяВ комплект не входят)
